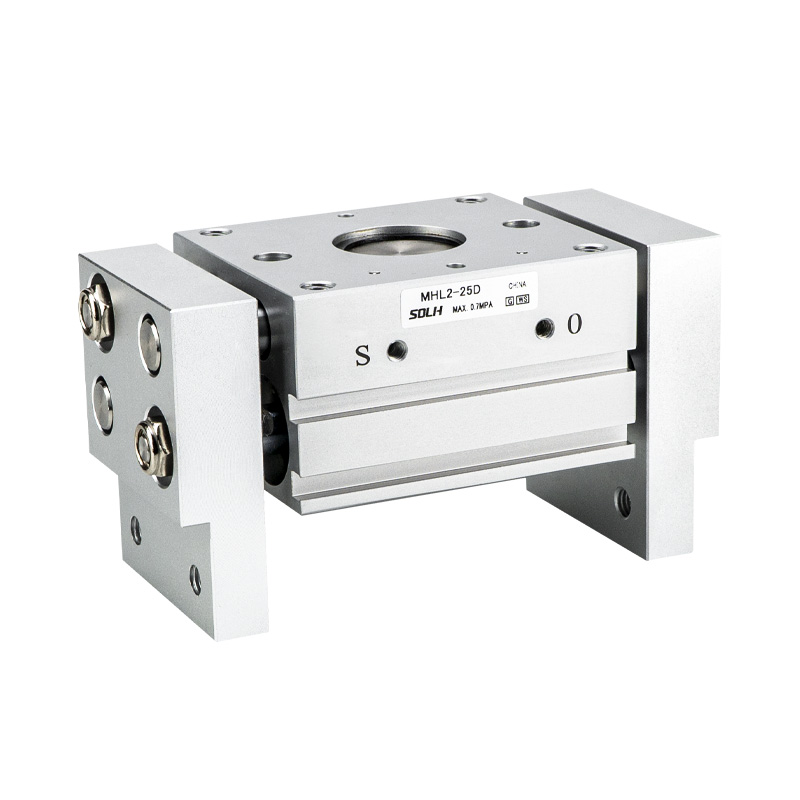

Паралелно пневматско држење со широк отвор на серијата MHL2

Марка: SOLH од Richge Technology

Преглед на производот

      Серијата SOLH MHL2 е синхрона паралелна држач со широки патеки. Основни предности: моќна сила на стегање, ултра широко патување за отворање, висока структурна цврстина и разновидни опции за монтирање. Погоден за транспорт на тешки и големи обработливи парчиња, држење на делови со широки димензии и паралелно стегање со големо оптоварување. Широко усвоен во автоматско товарење/растовар, тела за машински алати и машини за пакување.

Основна структура и работен принцип

     -- Пренос: Механизмот на багажникот и шилото обезбедува синхроно движење на вилицата без поместување; Распоредот со двоен клип обезбедува силна сила на стегање во компактниот преглед.

     -- Конструкција: Тело од алуминиумска легура, вилици од нерѓосувачки челик, вграден магнетен прстен. Сите ротирачки вратила прифаќаат лежишта од смола импрегнирани со масло плус интегрирани заптивки на бришачите за прашина, добра отпорност на прашина и продолжен работен век.

     -- Режим на работа: само со двојно дејство (D), нема варијанта со едно дејство. Вграден прилагодлив гас за непречена контрола на брзината. Четири слотови за монтирање на магнетни прекинувачи за флексибилен распоред за откривање позиција.

     -- Избор на удари: 3 стандардни потези по отвор: D (краток) / D1 (среден) / D2 (долг), компатибилен со стегање со надворешен дијаметар и зафат со внатрешен дијаметар за различни ширини на работните парчиња.

     -- Точност на положбата: Повторена точност на позиционирање ±0,1mm, стабилни перформанси на стегање при тешки услови на оптоварување.

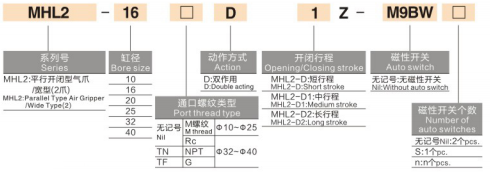

Целосно правило за кодирање на моделот

  1. Модел Пример:MHL2-32D2-TF-M9BW

  2. Стандардна референца за нарачка

  MHL2-40D2-TF-M9BL Отвор 40, долг потег D2, приклучок за навој G, вграден магнет, прекинувач M9B со кабел од 3m.

Универзални основни технички спецификации

Референтна табела за удар и сила на стегање (0,5 MPa, стандардна точка на стегање)

⚠️ Забелешка: Референтно растојание на стегачот: 40mm за ø10~25; 80мм за ø32~40. Ефективната сила на стегање се намалува кога се зголемува екстензијата на вилицата. Безбедносниот фактор ≥1,5 мора да се резервира за време на проверката на оптоварувањето.

Претпочитани сценарија за апликација за MHL2

     -- Тешки / преголеми работни парчиња за кои е потребна силна сила на стегање и широк отвор на отворање, како што се тешки цевки, плочи и фиоки за материјали

     -- Апликации кои бараат синхроно паралелно движење без отклон, со флексибилен распоред за монтирање во повеќе насоки

     -- Тешки работни услови склони кон прашина (полнење на машински алат, ракување со делови за лиење), кои бараат сигурна отпорност на прашина и долг работен век

     -- Системи на кои им треба стегање со надворешен дијаметар и држење со внатрешен дијаметар, компатибилни со повеќе големини на делови преку опции со 3 удари

Насоки за избор на клучеви и апликација

     -- Прво определете го оптоварувањето пред изборот на дупката: Пресметајте ја потребната сила на стегање врз основа на тежината на работното парче, должината на продолжувањето на вилицата и безбедносниот фактор ≥1,5, а потоа усогласете ја соодветната големина на отворот.

     -- Изберете удар според ширината на работното парче: Приоритетна низа D(краток) → D1(средно) → D2(долг), избегнувајте вишок прекумерен удар.

     -- Откривање позиција: Опремете со магнетни прекинувачи од серијата D-M9□ (NPN/PNP/неконтактни) за повратни информации за отворена/затворена вилица; четири слотови за монтирање овозможуваат флексибилно уредување.

     -- Монтирање и конфигурација на пристаништето: ø10~25 усвои M5×0,8; ø32~40 изберете Rc1/8 со TN/TF/NPT конец. Изберете основа за допрена / преку / странична монтажа според површината за инсталација.

     -- Заштита и одржување од прашина: Стандардна интегрирана стругалка за прав. Додадете -X85/-X86 прилагодена верзија отпорна на прашина за околини со тешка прашина; редовно чистете ги лежиштата и заптивните прстени.

Резиме на една реченица

     SOLH MHL2, паралелно пневматски држач со широк удар, паралелно со багажник и пинјони, обезбедува голема сила на стегање со опции со три удари, вградена структура отпорна на прашина и монтажа во повеќе насоки, компатибилна со држење со надворешен и внатрешен дијаметар, идеална тешка држач за полнење со машински алат, ракување со плочи и фиоки и автоматизација на пакувањето.
