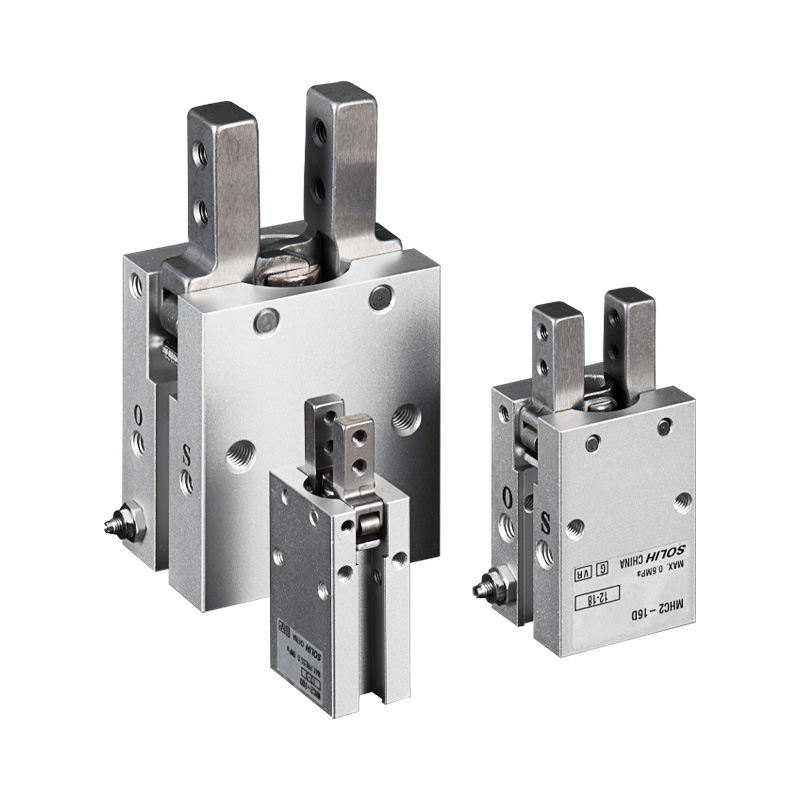

Целосно воведување на производот со пневматски грипер со аголна стожерна серија SOLH MHC2

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH MHC2 е стандардна аголна пневматска држач со 2-вилица. Придвижени од двојни клипови кои го туркаат механизмот за вртење, челустите се ротираат околу долната точка на вртење наместо линеарно паралелно патување. Максимален агол на замавнување на вилицата: 30°. Достапни големини на отворот: 6/10/16/20/25mm. Две варијанти на работа: двојно дејство (D) и едно дејство нормално отворено (S). Вградени прилагодливи вентили за гас за регулирање на брзината. Компатибилен со магнетните прекинувачи од серијата M9BW за повратни информации за статусот отворен/затворен. Директна димензионална размена со увезениот MHC2

     Дополнителен на MHZ2 паралелен фаќач: MHZ2 = линеарен превод на вилиците; MHC2 = ротациони вилици за нишање. Идеален за тесен длабински простор за инсталација и апликации за грабање на работните парчиња од надворешната страна.

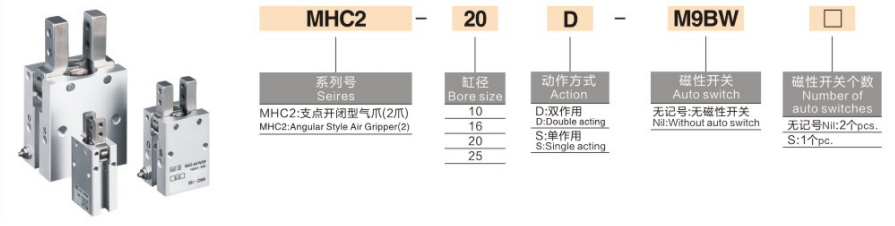

Целосно правило за кодирање на моделот

  1. Формат: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Сериски код, стандардна аголна држач за вртење

     -- 16: Големина на отворот: 6 / 10 / 16 / 20 / 25 mm

     -- Режим на работа

       * Д: Двојно дејство — Стеги за довод на воздух, обратно ослободување на воздухот; висок вртежен момент на стегање, мејнстрим универзален тип

       * S: Едноставно дејство НЕ Нормално отворено — Стеги за довод на воздух; пружината автоматски го ослободува работното парче кога се сече воздухот

         Забелешка: Стандардниот MHC2 НЕ обезбедува варијанта на нормално затворена (NC) едно дејство

     -- Среден сегмент: Опција за тело (MHCA2 кратко тело / варијанта на крајна порта; празно = стандарден основен модел на странична порта)

     -- M9BW: Магнетен прекинувач

        * Празно = Нема прекинувач (преинсталиран магнетен прстен, резервиран е само отворот за монтирање)

        * M9BW / M9BL = универзален магнетен прекинувач со цврста состојба за повратни информации за позицијата

     -- Суфикс: Количество магнетни прекинувачи

        * Празно = 2 парчиња стандардно (откријте ја и положбата на стегачот и ослободувањето)

        * S = Само 1 единечен магнетен прекинувач

  2. Пример за стандардна нарачка

    MHC2-16D-M9BW:MHC2 стандарден аголен држач за вртење, отвор 16, двојно дејство, 2 парчиња M9BW магнетни прекинувачи, стандардно тело на странична порта.

Работен принцип и основни конкурентни предности

  1. Механизам за замавнување на пивот рокер

     Вилиците се вртат околу долниот стожер. Врвовите на вилицата се шират нанадвор при отворање. Совршено за стегање од надворешната страна каде што паралелните држачи ризикуваат механички пречки поради недоволно длабински простор. Опсег на замавнување: +30° ~ -10°.

  2. Симетричен погон со двоен клип

     Генерира голем вртежен момент за стегање; двете вилици се нишаат синхроно со избалансирано оптоварување. Вградени еднонасочни вентили за гас, не се потребни дополнителни фитинзи за контрола на брзината за прилагодување на брзината на отворање/затворање.

  3. Компактно тело со мала висина

     Тенка контура, одлична за минијатурен роботски ефектор на краеви и тесна инсталација на кабинетот.

  4. Операција без масло

     Долготрајна маст претходно наполнета во фабрика, компатибилна со сув филтриран компримиран воздух за континуирано возење велосипед.

  5. Подготвено за откривање на магнетна положба

     Вграден магнетен прстен, соработувајте со прекинувачите M9BW за пренос на сигналот за статусот на вилицата до PLC за проценка на присуството на работното парче.

  6. Повеќенасочна монтажна основа

     Лоцирање на дупки за иглички и дупки за монтирање на долната површина; Поддржана хоризонтална и вертикална монтажа. На челустите може да се постави продолжен прилагоден уред.

Унифицирана табела со општи технички спецификации

Табела со вртежен момент на стегање @0,5MPa (Единица: N·m)

Споредба на избор: MHC2 Angular Gripper VS MHZ2 Parallel Gripper

Водич за избор чекор-по-чекор

  1. Избор на режим на работа

     -- 24 часа континуирана автоматизација на масата, бара максимален вртежен момент на стегање → D двојно дејство (претпочитана мејнстрим)

     -- Станици за жешко притискање / печат, автоматско ослободување за да се избегне дробење на работното парче по губење на струја → S едно дејство НЕ

        Стандардна серија MHC2 без тип на задржување на исклучување NC. Ако е потребно трајно стегање по прекинот на струја, изберете MHZ2-C серија.

  2. Пресуда за работната состојба

  ✅ Дајте приоритет на MHC2 ако:

     -- Ограничена длабочина на опремата; паралелната линеарна држач се меша со рамката за време на патувањето

     -- Процесот на странично напојување, земете го работното парче од надворешниот обем

     -- Надворешно стегање за мали пластични куќишта, капачиња од шишиња, цевчести делови

     -- Мини робот EOAT бара ултра тенок компактен преглед на држачот

  ❌ Наместо тоа, изберете MHZ2 ако:

     -- На работното парче му треба централно стабилно стегање без ротационен вртежен момент

     -- Потребно е долго продолжено прилагодено прицврстување (силен ризик од слабеење на вртежниот момент)

     -- Задолжително е ултра високо позиционирање на повторување ±0,01mm

     -- Потребно е трајно стегање за исклучување (NC нормално затворено).

  3. Опција за откривање сигнал

     -- Целосно автоматска производна линија со идентификација на работното парче PLC → Опреми ги магнетните прекинувачи M9BW

     -- Едноставна рачна опрема без автоматска логика → Основен модел без прекинувачи

Типични сценарија за индустриска примена

     -- 3C автоматизација: надворешно стегање на пластични куќишта и конектори, минијатурно склопување на компоненти

     -- Машини за пакување: бирање капа од шишиња, странично пренесување на кутии со мали материјали

     -- Инспекциски алат: Надворешно позиционирање за цевчести и цилиндрични работни парчиња

     -- Мини роботски краен ефектор за странично бирање и место во ограничен простор

     -- Помошна опрема за вбризгување: рушење и бирање микро пластични делови

Стандардно усогласени пневматски кола

  1. Коло 1: Општо коло со двојно дејство

     Единица за сервисирање на воздух AFC → 4V210 5/2 електромагнетниот вентил → PU6 цевка → аголна фаќалка MHC2 (прекинувачи M9BW се поврзани со влезот на PLC)

  2. Коло 2: Нормално отворено безбедносно коло со едно дејство (автоматско ослободување по губење на струја)

     -- AR регулатор на притисок → 3V 3/2 електромагнетниот вентил → MHC2-XXS еднодејствувачки НЕ стискач

Мерки на претпазливост при ракување и одржување

     -- Инсталирајте прецизен филтер за воздух од серијата AF од 5μm горе; прашината што ќе навлезе во свртениот зглоб ќе предизвика заглавување.

     -- Минимизирајте ја должината на продолжувањето на тела; подолгите тела доведуваат до сериозно намалување на ефективната сила и ризик од лизгање на работното парче.

     -- Избегнувајте ексцентричен тежок товар; едностраната сила го забрзува абењето на стожерните иглички.

     -- Прилагодете ја брзината на вилицата постепено со вграден гас; брз удар со голема брзина ќе ги оштети работните парчиња.

     -- Стандардните заптивки не се отпорни на силни киселини, алкали и органски растворувачи; флуорна гумена заптивка прилагодена верзија за корозивни средини.

Резиме на една реченица

     Пневматскиот држач со аголна нишалка SOLH MHC2 го усвојува механизмот за ротирачка вилица со ротирачки режими на работа и вградена брзина гас, компактен низок профил за стегање на надворешната страна со завиткување во станици со тесна длабочина, компатибилен со магнетни прекинувачи M9BW, широко користен за мали капачиња од шишето и за држење на компонента3 минијатурна опрема за автоматизација на роботи.
