Марка: SOLH од Richge Technology

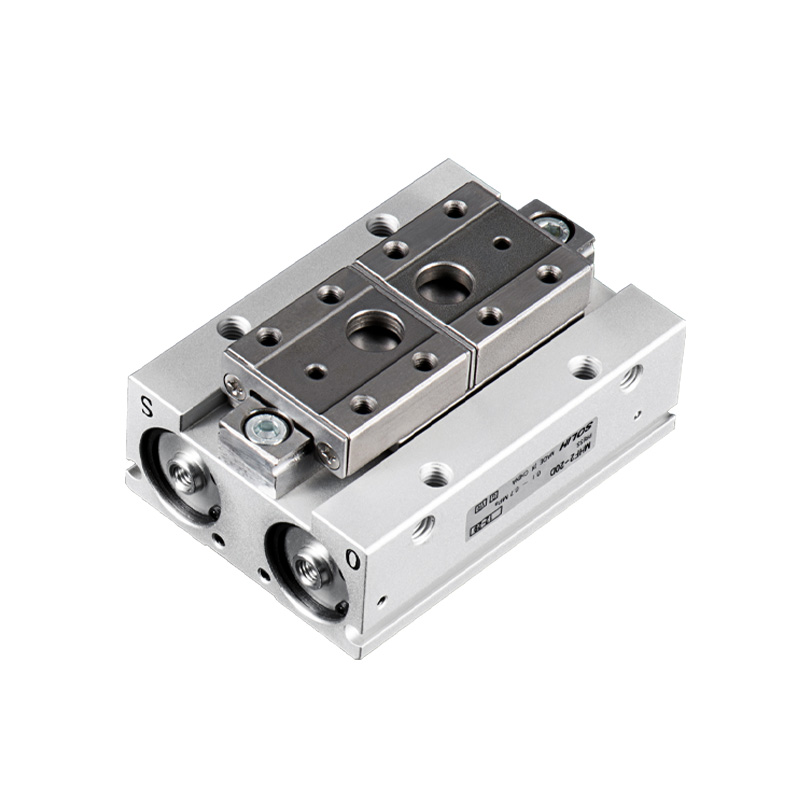

Серијата SOLH MHF2 е ултра рамна двоклипна линеарна водечка паралелна рачка со 2 вилици. Основно истакнување: Висината на телото е само 1/3 од еквивалентниот држач MHZ2, ефикасно го намалува моментот на свиткување на крајот додека одржува висока прецизност на позиционирањето. Достапни се три опционални опсези на удари. Структура за монтирање со четири страни. Специјално дизајнирани за апликации со висока прецизност со ниско оптоварување со ултра ограничен простор: минијатурни линеарни модули, мал робот EOAT, полупроводници, електроника и прецизни станици за склопување.
-- Структура: Двоен клип + прецизна линеарна водечка шина (Φ25/Φ32 усвојува циркулирачки водич за топчести лежишта). Чисто паралелно линеарно движење на вилицата без замавнување, висока ригидност. Главното тело од алуминиумска легура, вилици од нерѓосувачки челик, вграден магнетен прстен. Четиристрани жлебови за монтирање на магнетен прекинувач; Опции за монтажа: дупка со допрено отчукување / странично допрена дупка / инсталација преку дупка.
-- Тип на дејство: Само со двојно дејство D (двонасочна контрола на воздухот, без верзија со едно дејство). Вграден вентил за гас за прилагодлива брзина на движење и непречено работење.
-- Ултра рамен распоред: Висината е намалена за околу 66% во споредба со MHZ2 при еднаква сила на стегање, што значително го намалува моментот на свиткување на крајот и ја подобрува стабилноста на позиционирањето.
-- Конфигурација на удар: 3 опции за такт по отвор: D(краток) / D1 (среден) / D2 (долг) за да одговараат на различни ширини на работните парчиња.
-- Точност на позиционирање: прецизност на повторување ±0,04~±0,05mm, стабилна при високофреквентно возење велосипед.

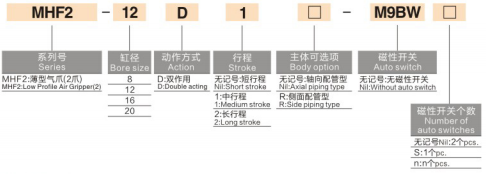

1. Модел Пример:MHF2-16D1-S-M9BW
|
Сегмент |
Код |
Опис |
|
1 |
MHF2 |
Серија: Ултра тенок паралелен фаќач |
|
2 |
16 |
Големина на отворот: 8,12,16,20,25,32mm (Φ25/32 нова голема спецификација) |
|
3 |
D/D1/D2 |
Степен на удар / D = краток удар / D1 = среден удар / D2 = долг удар |
|
4 |
-С |
Опција за магнетен прстен Празно = Нема магнет; S = Вграден магнетен прстен за магнетен прекинувач |
| 5 | -M9B |
Тип на магнетен прекинувач M9B(NPN) / M9N(PNP) / M9P Должина на жица: стандардна 0,5 m; W=1m L=3m |
|
6 |
Код за монтирање на суфикс |
Празно = Стандардна дупка со допрено чукање 2 = Монтирање низ дупка F = фиксен тип со една вилица |
2. Пример за стандардна нарачка
2,1 MHF2-20D2-S-M9BW
-- Отвор 20, долг потег D2, вграден магнетен прстен, M9B магнетен прекинувач со кабел од 1m.
|
Ставка на параметар |
Стандардна спецификација |
| Количина на вилицата |
2 вилици, чисто паралелно линеарно отворање и затворање |
| Режим на работа |
Само со двојна глума (нема една единствена актерска варијанта) |
| Работен притисок |
Отвор 8: 0,15~0,7MPa Отвор 12~32: 0,1~0,7MPa (Оптимален работен притисок:0,5MPa) |
| Доказ притисок |
1,0 MPa |
| Температура на околината |
-10 ~ 60℃ (без шлаг во внатрешните воздушни цевки) |
| Повторете ја точноста на позицијата |
Отвор 8/12:±0,05 mm Отвор 16~32:±0,04 mm |
| Максимална оперативна фреквенција |
Краток потег (D): 120 cpm Среден/долг потег (D1/D2): 60 cpm |
| Тема за воздушно пристаниште |
8/12: M3×0,5 16/20/25/32: M5×0,8 |
| Подмачкување |
Работа без масло; NSF-H1 маст за прехранбени производи е опционален |
| Инсталација на прекинувач |
Четиристрани лизгачки жлебови, магнетен прекинувач може да се инсталира на двете страни |
| Опции за монтирање |
Универзална монтажа на дното, странично, преку дупка, повеќенасоки |
|
Отвор (мм) |
Целосен модел |
Патување со една вилица (мм) |
Максимално вкупно отворање (мм) |
Сила на стегање (N) |
Висина на телото (мм) |
Нето тежина (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Важна забелешка: Силата на стегање се намалува како што се зголемува должината на продолжувањето на вилицата L. Мора да го провери дозволениот момент на свиткување при изборот, безбедносен фактор ≥1,5.
-- Просторот за инсталација строго ограничен и ограничена висина: тенки линеарни модули, минијатурен роботски ефектор
-- Барајте мал момент на свиткување, стабилна паралелна висока прецизност: полупроводник, 3C електроника, прецизно хардверско склопување
-- Барање за флексибилно усогласување на ударот: изберете краток/среден/долг потег за да се приспособат различните ширини на работното парче
-- Потребна е монтажа со повеќе агли и откривање на положбата од две страни за компактен интегриран механизам
-- Изберете ја големината на отворот и потегот според ограничувањето на висината и ширината на работното парче: Приоритетна низа D(кратко) → D1 (средно) → D2 (долго)
-- Додајте наставка -S магнетен прстен + прекинувач M9B/M9N/M9P ако вилицата отворена/затворена положба бара повратни информации од PLC
-- Избор на монтирање: Стандардна дупка со допрена (стандардно); додавка -2 за вградување преку дупка погоден за тенки платформи и држачи
-- Проверка на оптоварување: Контролна должина на продолжување на вилицата L; избегнувајте прекумерно офсет оптоварување кое го надминува дозволениот момент на свиткување
-- Голем отвор Φ25/32: Прифатете го водичот за циркулирачки топчести лежишта, поголема ригидност за умерено потешки работни парчиња
SOLH MHF2 ултра тенок паралелен пневматски држач со двојно дејство се карактеризира со дизајн со ултра низок профил, три степени на опции за мозочен удар, монтирање на четири страни и висока прецизност ±0,04~±0,05 mm, опремен со компатибилни магнетни прекинувачи од серијата M9, идеално решение за компактно држење со низок момент на свиткување за минијатурно решение за држење со ниско виткање, 3 минијатурен робот C пред склопување EduO автоматизација.
