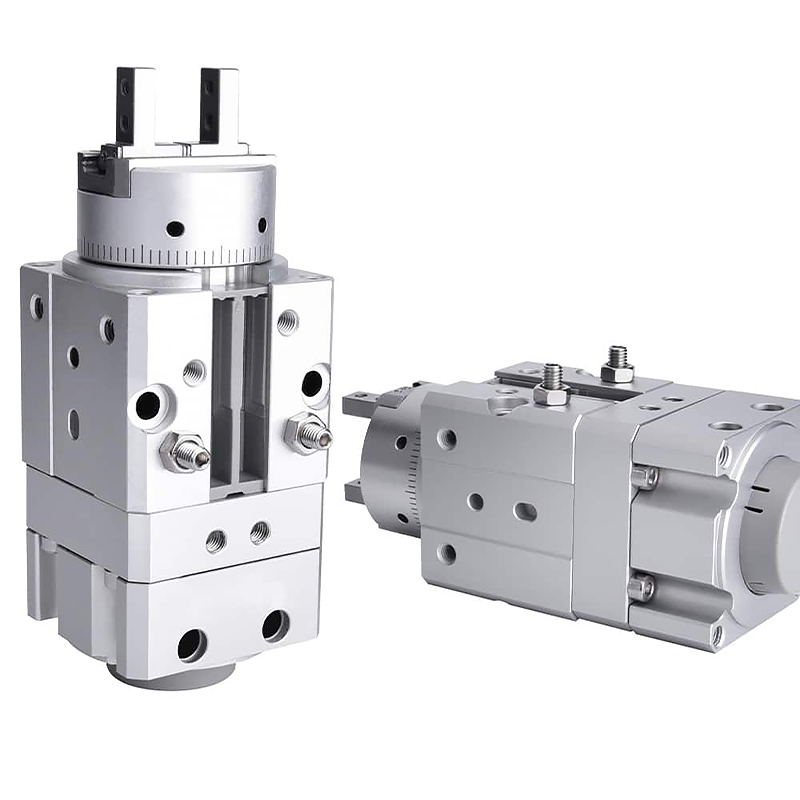

Интегриран ротационен држач од серијата MRHQ (тип на лопатка, фаќање и ротација сè-во-едно)

Марка: SOLH од Richge Technology

Преглед на производот

     SOLH MRHQ серијата е интегриран погон кој комбинира ротационен цилиндар од типот на лопатка и паралелна рачка со 2 вилици. Основни предности: ултра компактна интегрирана структура, стандардни агли на замавнување од 90° / 180°, фино прилагодување на аголот ± 10°, универзално монтирање во 5 насоки, работа со голема брзина и висока прецизност. Тоа е најпосакуваното решение за стегање на работните парчиња со лесно и средно оптоварување, превртување, промена на насоката на преносната линија и станици со ограничен простор. Заменете ја дискретната комбинација на ротациона маса + посебен држач за да го поедноставите механичкиот распоред.

Основна структура и работни карактеристики

     -- Принцип на работа: Интегрираната ротациона единица со лопатка ја придвижува ротацијата на излезното вратило, усогласена со вградената паралелна држач. Едноделна структура без дополнителни држачи за поврзување.

     -- Заслуга за интеграција: вкупната должина е скратена за ~ 20% во споредба со сплитната ротациона маса + склопот на грипер. Избегнувајте замавнување и влечење на цевки/кабли за време на ротација за помазно движење и побрз одговор.

     -- Прилагодување на аголот на замавнување: Стандардна верзија од 90° и 180°. Крајните завртки за запирање овозможуваат ±10° вкупно прилагодување (±5° на секој крај) за да се задоволат барањата за позиционирање со повеќе агли.

     -- Флексибилно монтирање: 5 монтажни лица (2 аксијални крајни страни + 3 странични страни). Лоцирање на газдите на горните/долните и страничните отвори за иглички за позиционирање за брзо центрирање и лесно склопување.

     -- Материјал и издржливост: Тело од тврдо анодизирано алуминиум, лопатки отпорни на абење и вилици од нерѓосувачки челик. Механички век на траење ≥5 милиони циклуси, стабилен за високофреквентни автоматизирани линии.

     -- Компатибилност со сензори: Фабрички опремен со магнетен прстен. Поддржува до четири магнетни прекинувачи: два за откривање на ротациона граница и два за повратна информација за отворена/затворена вилица за да се реализира целосна контрола на положбата во затворена јамка.

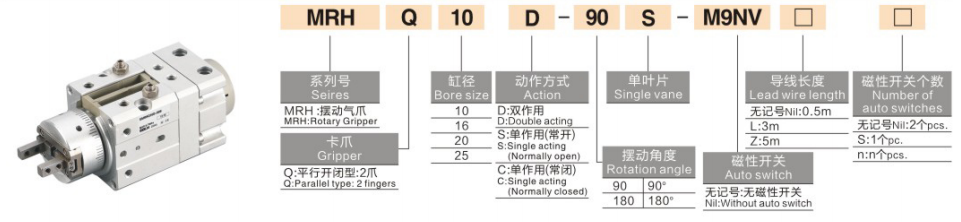

Целосно правило за кодирање на моделот

 1. Модел Пример:MRHQ16D-90S-M9B

  2. Референтни примери за стандардна нарачка

     -- MRHQ10D-90S: отвор 10, вилица со двојно дејство, ротација од 90°, ротациона единица со една лопатка, без прекинувач

     -- MRHQ25D-180S-M9BW: отвор 25, замав од 180°, опремен со магнетен прекинувач M9BW

Технички спецификации за универзално јадро (Притисок за тестирање: 0,5 MPa)

Основни конкурентни предности

  1. Компактна сè-во-едно структура, заштеда на простор и стабилно движење

     -- Комбинираната функција за фаќање и ротација ја намалува вкупната димензија, го елиминира отпорот на кабелот/цевката за време на ротацијата, идеален за тесни шуплини на опремата.

  2. Стандардна нишалка од 90° / 180° со подесување со фин агол

     -- Прилагодлив опсег на ротација ± 10°, погоден за превртување на работниот материјал, пренос на насока и процеси на позиционирање со повеќе агли.

  3. Монтирање во 5 насоки + структура за прецизно лоцирање

     -- Аксијалната и страничната повеќеориентирана инсталација, лоцирањето на газдите и дупките за иглички го поедноставуваат центрирањето и го скратуваат времето на пуштање во работа.

  4. Висока фреквенција и висока прецизност за лесни/средни оптоварувања

     -- Точност на повторување на вилицата ±0,01мм, возење на вилица до 180 cpm; дизајниран за работни парчиња со тежина од 0,1-5 кг.

  5. Мониторинг со повеќе точки со сензор за блокирање на PLC

     -- Може да се монтираат до четири магнетни прекинувачи за истовремено да се следат позициите на ротационата граница и статусот на отворена/затворена вилица за автоматска секвенцијална контрола.

Методи за монтирање и типични индустриски апликации

  1. Опции за монтирање

     -- Аксијално хоризонтално монтирање: Промена на насоката на работното парче на склопните линии

     -- Надолжно вертикално монтирање: товарење нагоре-надолу плус дејство на обрт за машински алати

     -- Странично странично монтирање: Странично зафаќање и превртување во затворени станици

  2. Типични сценарија за примена

     -- 3C & Electronics: фаќање и превртување куќишта на телефонот, капаци за батерии и минијатурни прецизни компоненти

     -- Автомобилски компоненти: Трансфер на внатрешни пластични делови, гумени елементи и мали одлеаноци

     -- Пакување и логистика: Промена на насоката за мали кутии, палети и материјали во кеси

     -- Општа автоматизација: префрлување на станици, 180° обрт на работното парче и склоп за позиционирање

Водич за брз избор во 3 чекори

  1. Избор на отвори врз основа на масата на работното парче

     -- 10 ≤ 1kg;16 = 1~2kg;20 = 2~3kg;25 = 3~5kg. Одржувајте минимум 30% безбедносна маржа.

  2. Потврда на аголот на замавнување

     -- Изберете 90S за обрт од 90°; изберете 180S за превртување од 180°. Изберете MRHQ ако е потребно фино прилагодување на ротациониот удар.

  3. Поклопување на конфигурацијата

     -- Контрола на положбата во затворена јамка: Инсталирајте четири магнетни прекинувачи од серијата M9 за да го следите статусот на ротационите и вилиците.

     -- Ограничен распоред за инсталација: Дајте приоритет на интегрираниот модел MRHQ наместо поделена ротациона маса + склоп на држач.

Резиме на една реченица

     Интегрираната ротациона рачка од типот на лопатката SOLH MRHQ комбинира паралелно стегање на вилицата и ротационо превртување во една компактна единица со стандарден прилагодлив агол на нишање од 90°/180°, монтажа во 5 насоки и компатибилност со повеќе сензори; совршено решение за лесно и средно оптоварување за превртување, утовар/растовар и пренос на правецот на работните парчиња на автоматизирани производни линии со ограничен простор.
