Серија на пневматски компоненти

SOLH HFZ линеарен водич за паралелна пневматска рачка е директно заменлив со серијата SMC MHZ2. Усвојува синхрона трансмисија со двоклипни багажници и пинион интегрирани со топчест линеарен водич за висока цврстина и одлична отпорност на оптоварување со поместување. Достапни се три варијанти на активирање: стандарден HFZ со двојно дејство; нормално затворен HFSZ со едно дејство (пролетта го задржува работното парче кога воздухот се прекинува); вообичаено отворен HFTZ со едно дејство (пролет го ослободува работното парче при загуба на воздух). Големините на отворите се движат од 6 до 40 mm со прецизност на повторено позиционирање ±0,01~±0,02 mm. Повеќекратните опции за монтирање вклучуваат удирање на дното, странично монтирање и тип N преку дупка. Сензорите со двострани жлебови и вградените магнетни прстени поддржуваат магнетни прекинувачи од серијата M9 за отворени/затворени повратни информации. Погоден за надворешно стегање и внатрешно проширување на фаќање. Изборните додатоци вклучуваат капаци за прав, заптивки за висока температура и NSF-H1 маст за храна. Ефективната сила на стегање се намалува со продолжениот настрешница на вилицата; потребен е безбедносен фактор ≥1,5 за време на пресметката на оптоварувањето. Широко распореден на роботски ефектори, 3C електроника, прецизен хардвер, станици за прецизно држење за автоматизација на вбризгување и автоматизација на пакување, особено за апликации кои бараат безбедносно задржување или ослободување при исклучување и работни услови со странични поместувачки оптоварувања.

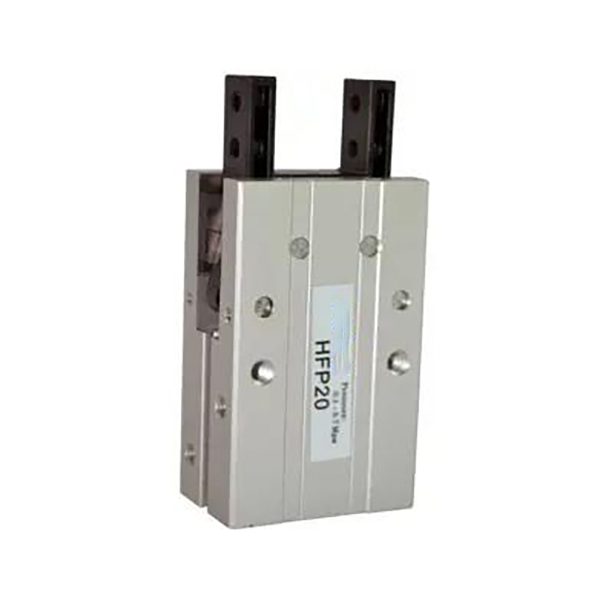

SOLH HFP економичниот паралелен пневматски држач од типот на лост го усвојува механичкиот пренос на поврзување со лост како економично лесно решение за држење. Големините на отворите покриваат 10/16/20/25/32 mm. Вилиците се затвораат кога клипот се протега и се отвораат при повлекување; силата на стегање е 20% ~ 30% поголема од силата на отворање за сигурно држење на работните парчиња. Дупките за монтирање се достапни на три лица: странични, долни и задни. Вградените постојани магнети работат со магнетни прекинувачи CS1-G за повратни информации за статусот на отворено/затворено. Металните изолациски плочи со триење го намалуваат абразијата за да се прилагодат на континуираното работење со висок циклус. Позициониран како економична алтернатива на држачите со линеарни водилки како што се HFZ и MHZ2, одговара на трошковно чувствителните апликации на светлина и средно оптоварување. Се препорачува периодично одржување на маснотиите на зглобовите на рачката. Широко се користи за високофреквентно ракување со 3C пластични делови, минијатурен хардвер со печат и мали компоненти за пакување. Не се препорачува за услови со постојани тешки оптоварувања со поместување или барања за склопување со ултра висока прецизност.

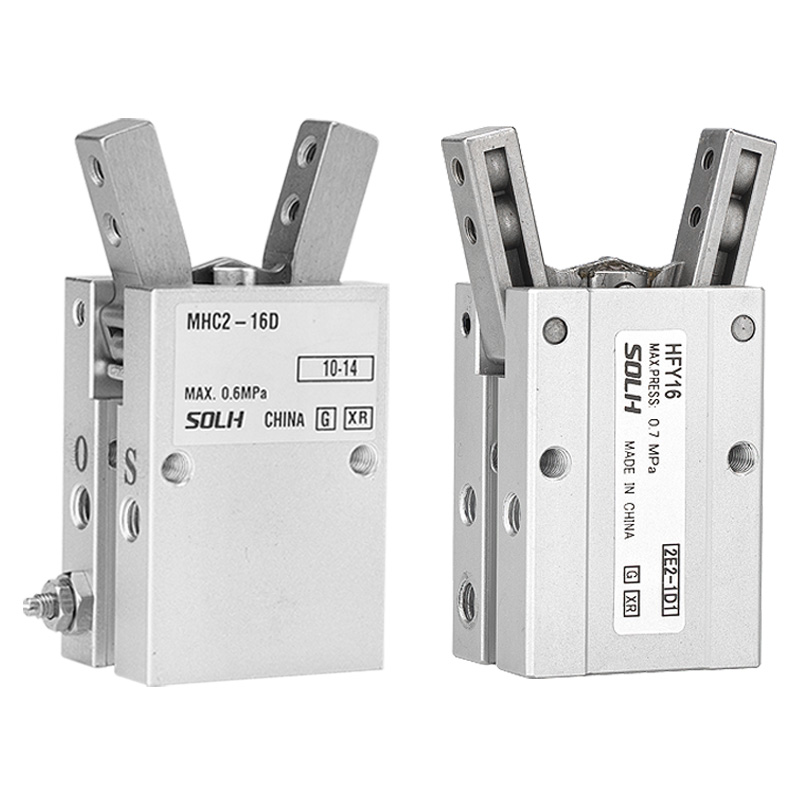

SOLH HFY Y-тип на пневматски држач за замавнување со вртење служи како исплатлива заменлива алтернатива на SMC MHC2. Придвижуван од поврзување со еден клип за вртење со засилување на вртежниот момент на рачката. Се нудат две варијанти: HFY со двојно дејство и вообичаено отворен HFTY со едно дејство. Опсегот на замавнување достигнува +30°/-10° со вкупен ефективен агол на замавнување околу 40°. Вградените прилагодливи вентили за гас овозможуваат независно регулирање на брзината за отворање и затворање, а прецизноста на повторено позиционирање достигнува ±0,02 mm. Големините на отворите покриваат 6/10/16/20/25/32 mm. Достапни се три површини за монтирање (долна, странична, задна). Вградените магнетни прстени се компатибилни со магнетните прекинувачи CMSH и DS1-G за повратни информации за граничниот сигнал. Идеален е за надворешно завиткување на тркалезни, заоблени и неправилни минијатурни делови под ограничен простор за инсталација и услови за ракување со лесно оптоварување со висока фреквенција. За време на изборот, забележете дека вртежниот момент на стегање се намалува со продолжениот настрешница на вилицата; за проверка на оптоварувањето потребен е безбедносен фактор ≥1,5. Во споредба со оригиналниот MHC2, HFY има малку потесен агол на нишање, но поддржува монтирање на три страни со супериорни перформанси. Оригиналниот MHC2 се препорачува доколку е потребен поширок опсег на нишање или функција за нормално затворено држење за исклучување.

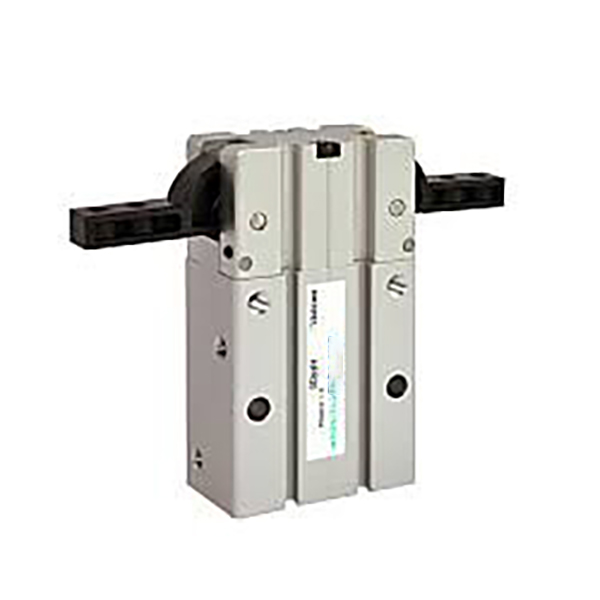

SOLH HFR Врска со вртење, пневматска држач со широк отвор од 180° се придвижува со клипна врска за да ги ротира вилиците. Секоја вилица се ниша до 90°, формирајќи права линија кога е целосно отворена за да обезбеди максимален клиренс и да ги елиминира механичките пречки за време на собирањето и ставањето. Големините на отворите покриваат 10/16/20/25/32 mm со чисто двојно дејство. Аголот на презатворање -2°~-5° обезбедува стабилно стегање. Достапни се три површини за монтирање (странична, долна, задна); лоцирањето на дупките за игличките на основата ја подобрува точноста на склопувањето, а монтажата преку дупка на наставката-N е опционална. Сите модели доаѓаат со вградени постојани магнети и жлебови за сензори компатибилни со магнетни прекинувачи CMSH. Оптимизираната структура на вилицата отпорна на прашина и металните сепаратори против триење обезбедуваат работен век над 5 милиони циклуси за умерено правливи работилници. Широко се користи за фаќање и превртување на работните парчиња со длабока празнина, големи пластични куќишта и материјали за кутии. Зафатот за нишање со запчаник MHW2 може да се земе предвид за апликации со средно оптоварување доколку не е потребно екстремно растојание за избегнување. За време на пресметката на вртежниот момент мора да се резервира минимум 30% безбедносна маржа; продолжениот настрешница на вилицата значително го намалува ефективниот вртежен момент на стегање.

Пневматскиот цилиндар SOLH CJ1 со ултра-минијатурен пински е заменлив со еквивалентни модели SMC, понудени во големини на отворот φ2,5 и φ4. φ2.5 е само враќање на пружината со едно дејство, додека φ4 поддржува и верзии со едно дејство и со двојно дејство. Тенок и ултра лесен (2~3,5 g), нема вградено перниче за брз одговор. Воздушниот приклучок од шипката може да се ротира ±90° за да се олесни распоредот на цевките. Надворешните навои на двата краја овозможуваат директно аксијално фиксирање без дополнителни држачи. Обезбедува потисок во опсег од 0,64 до 6,3 N на 0,5 MPa, погоден за микро оптоварувања под 100 g за да се избегне оштетување од удар на деликатните ситни работни парчиња. Заптивките NBR поддржуваат работа без масло за чиста животна средина. Широко се применува во задачите со притискање со висока фреквенција со краток удар, вклучувајќи тестирање на издржливост на копчињата 3C, исфрлање чип, позиционирање на микро компоненти, прецизно дотерување на инструментите и минијатурни актуатори за медицински уреди. При изборот се препорачува безбедносен фактор на потисок од најмалку 50%.

Компактниот пневматски цилиндар со двојно дејство SOLH CJP2 е целосно заменлив со еквивалентни SMC модели. Големините на отворите вклучуваат Ø4/6/10/16 mm, поделени на CJP2 (без магнет) и CDJP2 (вграден магнетен прстен). Чист дизајн со двојно дејство опремен со гумени перничиња на двата краја за да се намали ударот и бучавата. Во споредба со наследната серија CJP, таа прифаќа пократка конструкција на каросеријата и постигнува намалување на тежината од 55% до 65%. Достапни се шест стилови на монтирање: основен, панел, прирабница, носач и повеќе, погодни за вградена инсталација, аксијално прицврстување и странично склопување. Сите големини доаѓаат со магнетни прстени; дури и минималната варијанта Ø4 поддржува двојни магнетни прекинувачи од серијата M9 за двонасочна повратна информација. Цврсто анодизирано алуминиумско буре и заптивки NBR овозможуваат работа без масло со работен век над 3 милиони циклуси и стабилен двонасочен потисок. Широко се користи за апликации со двонасочно притискање со краток удар, како што е исфрлање на микро компоненти во 3C индустрија, тестирање на издржливост на копчињата, прецизно дотерување на инструментите и минијатурни актуатори за медицинска опрема. За време на изборот ќе се резервира минимална безбедносна маржа од 30%. Изберете CJP со едно дејство ако е потребно враќање на пружината, и ултра-мини цилиндар CJ1 за екстремно ограничен ултра лесен простор за товарење.

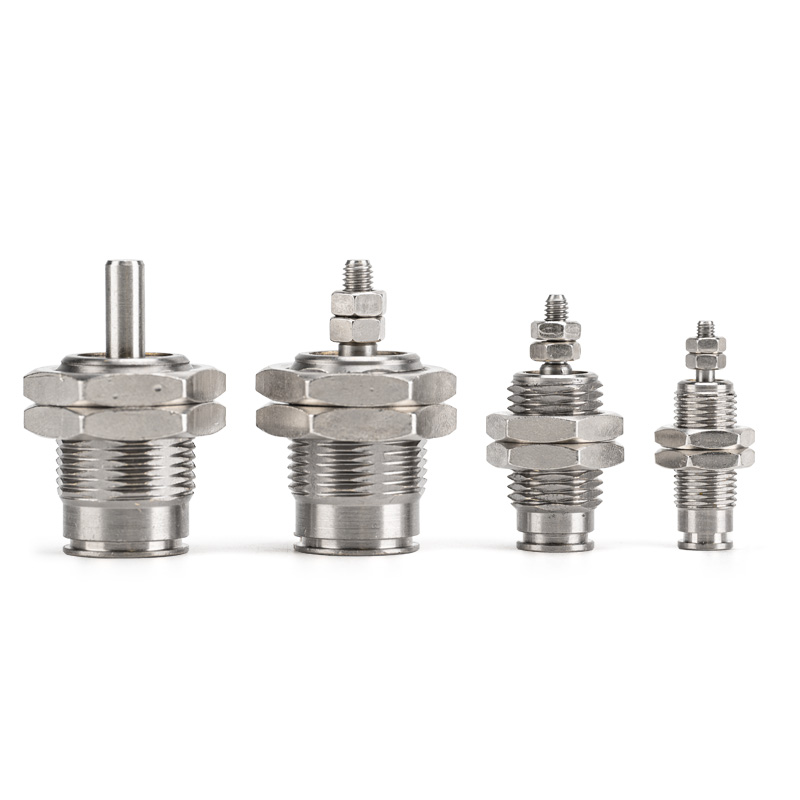

Пневматскиот цилиндар SOLH CJP со едно дејство со повратна пружина е целосно заменлив со еквивалентни SMC модели. Големините на отворите покриваат Ø4/6/10/16 mm, вклучувајќи ги варијантите CJP (без магнетен прстен) и CDJP (вграден магнетски прстен). Дизајнот со едно дејство се протега под довод на воздух и автоматски се повлекува преку пружината при исклучување на воздухот со безбедносна функција за ресетирање на исклучување. Без вградено перниче, обезбедува брз одговор и максимална фреквенција на возење велосипед до 250 cpm. Достапни се два стила на монтирање: монтажа на панелот B и рамна вградена држачка S. Ултра краткото тело може да се вгради во машината за да заштеди простор за инсталација. Цврстиот елоксиран месинг барел и NBR заптивките поддржуваат работа во чиста средина без масло со работен век над 3 милиони циклуси. Широко се користи за еднонасочно исфрлање, стоп за позиционирање, минијатурно возење со жигање, тестирање на издржливост на копчињата 3C и друго активирање со еден правец со краток удар. При изборот се препорачува минимум 50% маргина за безбедност на потисок. Изберете модел со двојно дејство CJP2 за двонасочно движење со туркање-влечење и CJ1 ултра-мини цилиндар за ултра лесна носивост во исклучително ограничен простор.

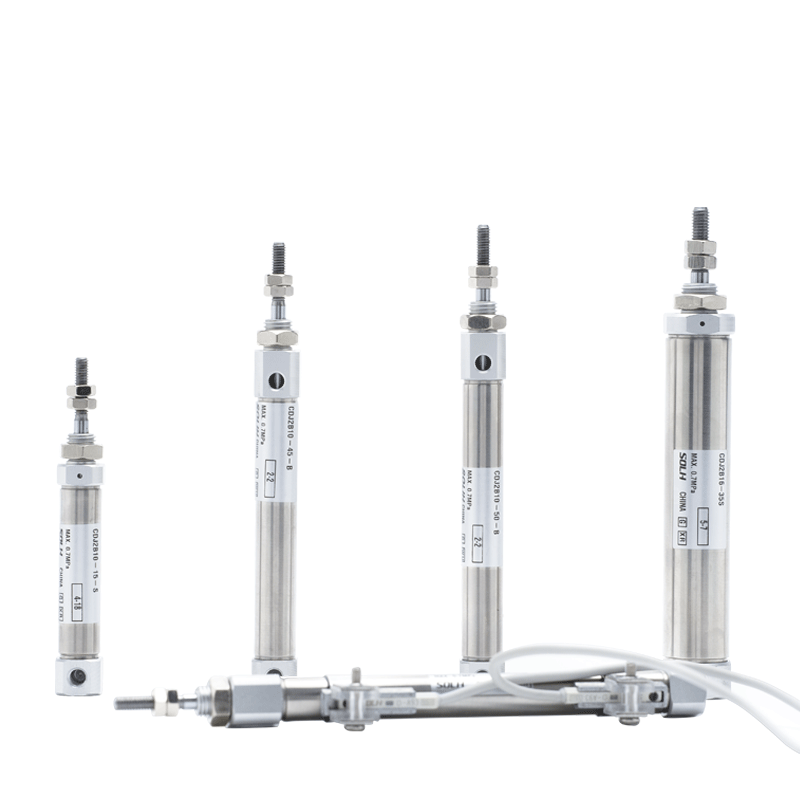

Мини пневматски цилиндар од не'рѓосувачки челик SOLH CDJ2 е целосно заменлив со серијата SMC CJ2, достапен во големини на отвори φ6/10/16 со вграден магнетен прстен компатибилен со магнетни прекинувачи за положба. Конструиран со буре од не'рѓосувачки челик 304 и клипна шипка за отпорност на 'рѓа и благи антикорозивни перформанси, погодни за влажни, медицински и чисти средини од типот на храна. Дизајнот со стисната завршна капа без вратоврска испорачува компактен и лесен преглед. Комплетните варијанти покриваат стандарден тип со двојно дејство CDJ2B, враќање на пружината со едно дејство CDJ2E, продолжување на пружината со едно дејство CDJ2ET и не-ротирачка шестоаголна клипна прачка CDJ2KB за позиционирање против извиткување. Стандардна гумена перница; Z воздушното перниче е опционално за φ10/16 за да се намали ударот при голема брзина. Минималниот стартен притисок достигнува 0,06 MPa, поддржувајќи континуирано работење без масло со работен век над 5 милиони циклуси. Достапен е целосен сет на додатоци за монтирање, вклучувајќи прирабница, ножен држач и двојна штипка. Во споредба со мини цилиндрите C85 и MI, CDJ2 обезбедува побогати спецификации и подобри перформанси. Широко се користи за високофреквентно линеарно притискање-влечење во опрема со ограничен простор за тестирање 3C, машини за храна и медицинска автоматизација. При изборот се препорачува минимум 50% безбедносна маргина на потисок.

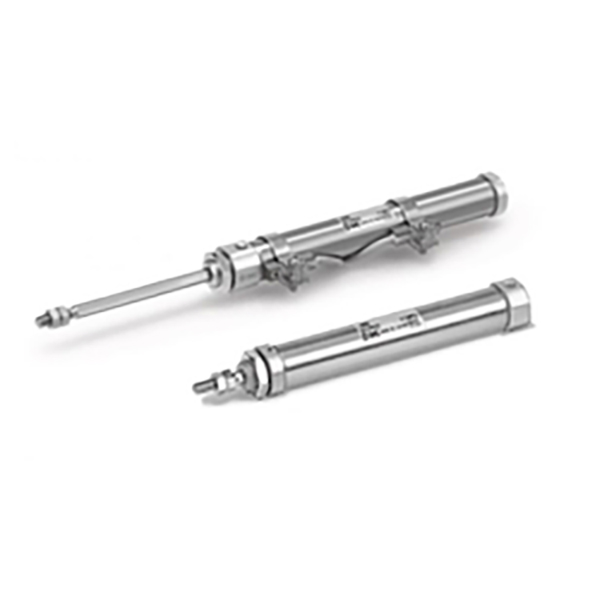

Неротирачки мини цилиндар од нерѓосувачки челик SOLH CJ2K припаѓа на семејството на цилиндри CJ2 и има целосна димензионална заменливост со увезениот оригинален CJ2K. Големините на отворите покриваат Φ10 и Φ16. Опремен со шестоаголна клипна шипка и вградена водилка за механички перформанси против извиткување. Толеранција на ротација: ≤±1,5° за Φ10 и ≤±1° за Φ16, со што се елиминираат проблемите со отклонувањето на оптоварувањето што се јавуваат на обичните тркалезни цилиндри на шипки за време на реципроцитет. Конструиран со буре од не'рѓосувачки челик 304 за отпорност на 'рѓа и влага, со тенок и компактен преглед. Три режими на работа се опционални: двојно дејство, враќање на пружината со едно дејство и проширување на пружината со едно дејство. Вградениот магнетен прстен е опционален, компатибилен со магнетните прекинувачи M9BW за повратни информации за позицијата. Стандардни гумени перничиња на двата краја; Работа без масло поддржана со механички работен век до 8 милиони циклуси. Достапни се повеќе опции за монтирање, вклучувајќи основен тип, носач за стапало, држач за прирабница и држач со двојна клави. Идеален за апликации кои бараат фиксно аголно држење на крајните тела, како што е рамно движечко држење во автоматизација 3C, линеарно напојување на камерите за оптичка проверка, транспортирање на работните парчиња внатре во отворите за водилки и исфрлање на рамните работни парчиња. Стандарден CJ2 кружен цилиндар со шипки се препорачува ако аголното ограничување е непотребно и ако се даде приоритет на ефикасноста на трошоците. Треба да се избегнува прекумерно радијално странично оптоварување на клипната шипка за да се спречи абразија на водичката черупка и влошување на точноста против ротација.
