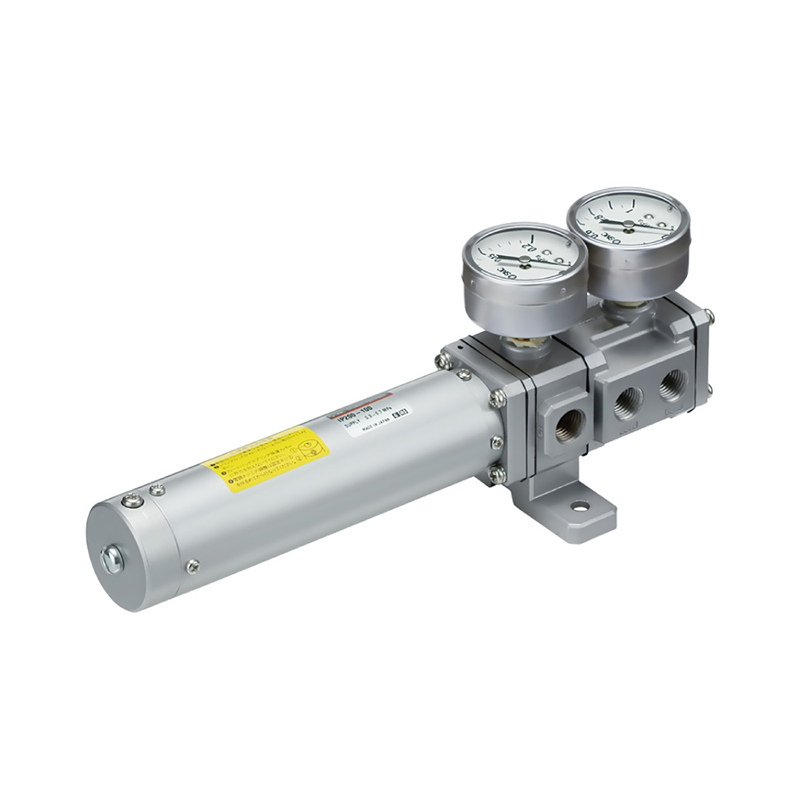

Позиционер на пневматски пилот серво цилиндри од серијата IP200

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Серијата IP200 лансирана под SOLH брендот на Richge Technology е пневматски пилот серво-цилиндричен позиционер. Обезбедува високопрецизна контрола на пропорционална положба за стандардните цилиндри, линеарно претворајќи го пневматскиот контролен сигнал од 0,02~0,1 MPa во прецизно поместување на шипката на клипот на цилиндарот. Целосно управувано со воздух без напојување, тој е суштински безбедно решение за позиционирање за индустриски средини подложни на експлозии.

Основни технички спецификации

    1. Основни параметри

     -- Компатибилни цилиндри: отвор ≥ Ø50 mm, удар 25~300 mm (приспособлив за зголемување од 1 mm)

     -- Контролен принцип: Серво механизам со млазница-флапер базиран на теоријата за рамнотежа на силите

     -- Доводен воздушен притисок (SUP): 0,3~0,7MPa

     -- Влезен контролен сигнал (IN): Стандарден пневматски сигнал од 0,02~0,1 MPa

     -- Амбиентална и средна температура: -5℃ ~ +60℃ (стандардна верзија)

     -- Навој на пристаниште: Главна порта Rc1/4; Приклучок за манометар Rc1/8

     -- Нето тежина: прибл. 700 g (врз основа на модел со удар од 100 mm) Индекс на точност на контрола · Чувствителност: ≤ 0,5% F.S.

     -- Линеарност: ≤ ±2% F.S.

     -- Хистереза: ≤ 1% F.S.

     -- Повторливост: ≤ ±1% F.S.2.

Работен принцип на рамнотежа на силите

     -- Влез на сигнал: Пневматскиот контролен сигнал влегува во портата IN и ја турка влезната дијафрагма.

     -- Серво засилување: поместувањето на дијафрагмата го менува клиренсот до млазницата за да го прилагоди задниот притисок, придвижувајќи ја внатрешната макара да ги префрли воздушните кола.

     -- Активирање на цилиндарот: Излегува воздух под притисок преку портите OUT1 / OUT2 за продолжување или повлекување на цилиндерот со двојно дејство.

     -- Повратни информации за положбата: движењето на ударот на цилиндерот ја повлекува назад повратната дијафрагма преку поврзувачката шипка и пружината за повратна врска за да се постигне рамнотежа на силата со влезниот сигнал; макарата се враќа во неутрална положба за точно да го заклучи цилиндерот во целната положба.

Дефиниција на код за модел (IP200-XXX-YY)

     -- IP200: Код на основната серија

     -- XXX: оценет удар (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Изборен суфикс: Нема наставка: Стандарден модел со повратна пружина од јаглероден челик -T: Опремен со повратна пружина од нерѓосувачки челик -XN: Верзија со ниска температура (-30°C ~ +60°C) -XZ: Верзија со висока температура (-5°C ~ +80°C)

Пример: IP200-200-T → удар од 200 mm, повратна пружина од нерѓосувачки челик.

Дефиниција на порта

     -- SUP: Главен влез за довод на воздух (0,3~0,7MPa)

     -- IN: Влез на сигнал за пневматска контрола (0,02~0,1MPa)

     -- OUT1 / OUT2: Двојни излезни порти за цилиндар со двојно дејство

     -- EX: Издувна порта

     -- Мерач: Посебен приклучок за инсталација на манометар

Основни предности на производот

     -- Пневматско позиционирање со висока прецизност безбедно при експлозија Споредлива точност на позиционирање на електричните серво системи; целосно управуван со воздух без електрични компоненти, суштински безбеден за запаливи и експлозивни работни зони.

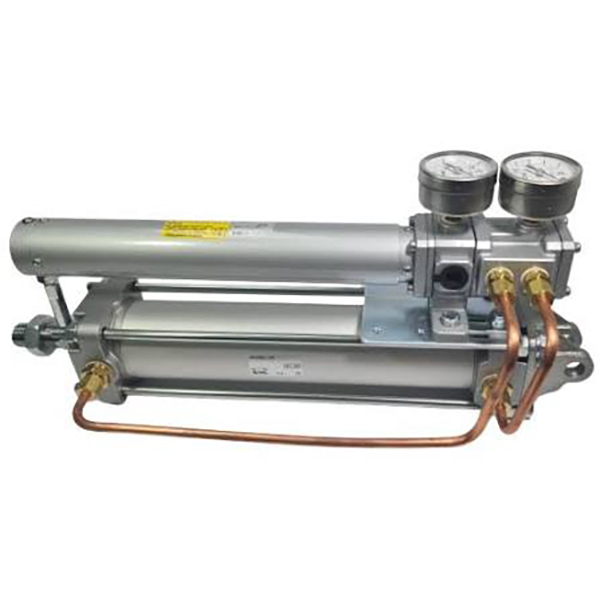

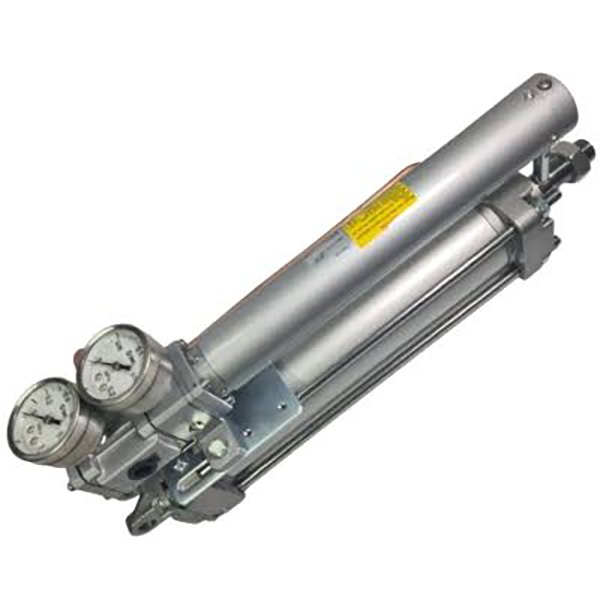

     -- Компактна интегрирана структура „Сè-во-едно“ Интегриран дизајн на единицата за директно монтирање на стандардни цилиндри, поедноставувајќи ги процедурите за инсталација на лице место и рутинско одржување.

     -- Практичен дизајн на калибрација Вградена независна завртка за прилагодување нула и завртка за прилагодување на распон за брза калибрација на лице место без дополнителни алатки.

     -- Опции за повеќе материјали за повратна пружина отпорна на корозија достапна во варијанти на јаглероден челик или нерѓосувачки челик за да се прилагодат на влажни, корозивни средини на работилницата.

     -- Прилагодени верзии на широк температурен опсег Стандардни, опционални модели со ниска и висока температура за задоволување на сложени индустриски услови со променлива температура.

Типични сценарија за примена

     -- Станици за прецизно позиционирање: опрема за сечење, притискање, обложување и автоматско ракување со материјали

     -- Контрола на индустриски процес: Регулација на отворање на вентилите, контрола на напнатоста на веб и системи за корекција на рабовите на веб

     -- Специјални сурови средини: отпорна на експлозија, прав и водоотпорна опрема за хемиски погони и рударски машини

     -- Пневматска серво-јадрена единица: служи како централна контролна компонента на целосни пневматски системи за позиционирање на серво

Упатства за работа и инсталација

     -- Потребно е извор на воздух: Доводниот воздух мора да биде сув и чист со прецизност на филтрацијата ≤5μm за да се спречи блокирање на млазницата и дефект на позиционирањето.

     -- Референца за калибрација: Целосно прилагодување на нула и распон под стандарден притисок на снабдување од 0,5 MPa за оптимални линеарни перформанси.

     -- Насока на монтирање: Поддржува инсталација под кој било агол; избегнувајте распоред на монтирање што предизвикува акумулација на кондензирана вода во внатрешниот склоп на единицата.

Резиме на една реченица

     Пневматскиот серво позиционер SOLH IP200 линеарно го конвертира воздушниот сигнал од 0,02 ~ 0,1 MPa во прецизно поместување на цилиндрите, со висока точност на позиционирање, работа само со воздух без експлозија, прилагодлива калибрација на нула/распон и идеални опции за контрола на хемиска пропорционална пропорционална единица и повеќекратна пропорционална контрола на единицата. опрема за прецизна автоматизација.
