Серија на пневматски компоненти

SOLH MHZ2 со стандарден удар и MHZL2 паралелни воздушни држачи со долг удар се целосно заменливи со еквивалентни модели SMC. Управувани од симетрични двојни клипови и прецизни линеарни водилни шини за синхроно движење на вилицата, тие обезбедуваат ултра висока прецизност на позиционирање на повторување од ±0,01 mm со големини на отвори 10/16/20/25 mm. Достапни се три режими на активирање: D двојно дејство за максимална сила на стегање и континуирано масовно производство; S вообичаено отворено со едно дејство, што автоматски ги ослободува работните парчиња при пресекот на воздухот за да се избегне дробење на топли станици за печат; C еднократно дејство нормално затворено со сила на пружина без довод на воздух за да се спречи падот на работното парче за ракување со роботот над главата. Целосна палета на заменливи вилици (тесни, тенки рамни, странично прислушувани за продолжени тела) и повеќе распореди на портите на телото (стандардна странична порта, крајна страна, аксијална порта за притискање) се опционални. Вградените магнетни прстени работат со прекинувачите од трска M9BW за пренос на сигнали за отворена/затворена положба до системите за блокирање на PLC. MHZ2 се одликува со краток потег и голема брзина на циклусот до 180 cpm за ситни минијатурни делови, додека MHZL2 прифаќа продолжени водилки за движење со широк отвор за да се справи со калапи со длабоки шуплини и големи дебели плочи. Сите вилици, фитинзи и сензори се вкрстено компатибилни помеѓу двете серии. Широко распореден за сортирање на ПХБ и чипови, прецизно вчитување/растовар на хардвер, стегање на амбалажата и пренос на работното парче кај крајните ефектори на роботи во 3C, линии за автоматизација на хардвер и пакување.

SOLH MHF2 ултра тенка двоклипна линеарна водилка паралелна воздушна фатка е целосно заменлива со еквивалентни SMC модели. Неговата ултра рамна висина на телото е само приближно една третина од MHZ2, ефикасно намалувајќи го моментот на свиткување кај ефекторите на крајот на роботот. Големините на отворите се движат од 8 до 32 mm. Тој е чисто двојно дејство со вградени вентили за гас за прилагодување на брзината. Секој отвор нуди три варијанти на удар: D краток, D1 среден и D2 долг, со прецизност на повторено позиционирање ±0,04~±0,05 mm. Четиристраните жлебови на сензорите овозможуваат монтажа во повеќе насоки, вклучително и удирање на дното и инсталација преку дупка; -Ф фиксниот тип со една вилица е опционален. Φ25/32 големи димензии прифаќаат водилки за кружење на топката за зголемена цврстина. Вградените магнетни прстени работат со прекинувачи за трска M9B/M9N/M9P за повратни информации за положбата. Идеален за компактни простори со ограничена висина, минијатурни линеарни модули, мал робот EOAT, полупроводник и прецизно склопување 3C. За време на изборот, должината на настрешницата на вилицата мора да биде ограничена и моментот на свиткување да се потврди со безбедносен фактор ≥1,5.

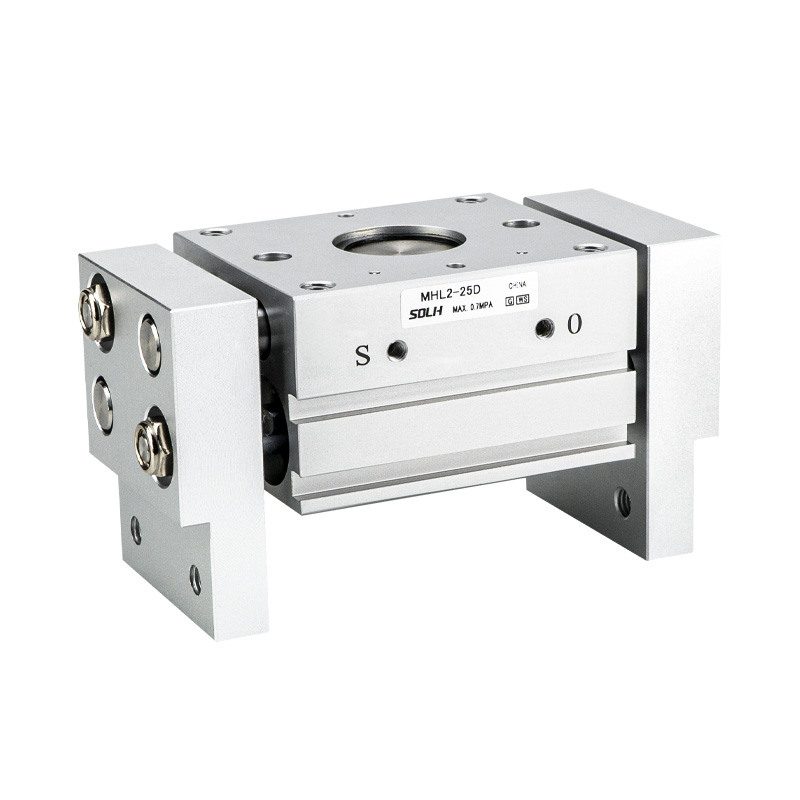

SOLH MHL2, паралелна пневматска држач со широк ритам со багажник и крило е целосно заменлива со соодветните модели на SMC. Преносот на багажникот и пинионот обезбедува синхроно движење на вилицата, обезбедувајќи висока цврстина и моќна сила на стегање, погодни и за надворешно стегање и за внатрешно проширување на фаќање. Големините на отворите покриваат 10/16/20/25/32/40 mm со чисто двојно дејство. Секој отвор нуди три варијанти на удар: D краток, D1 среден и D2 долг, со прецизност на повторено позиционирање од ±0,1 mm. Интегрираните вградени заптивки за бришачите за прав овозможуваат стабилно работење во сурови средини со прашина, како што се работилници за машински алати. Четиристраните жлебови на сензорот поддржуваат флексибилна мулти-ориентирана инсталација. Големините 10~25 ги прифаќаат стандардните M5 порти, додека 32/40 поддржуваат опционални G / NPT извозни нишки. Ефективната сила на стегање се намалува со продолжениот настрешница на вилицата; потребен е безбедносен фактор ≥1,5 за време на пресметката на оптоварувањето. Широко се користи за ракување со лимови, фиоки и тешки обработливи парчиња, вчитување/растовар на машински алат и автоматизација на пакување за фаќање компоненти со големи димензии.

SOLH MHS3 3-вилица и MHS4 4-челуст клинести камери самоцентрирачки шупливи пневматски држачи се целосно заменливи со еквивалентни модели SMC. Преносот со клинест камери го придвижува синхроното центрирање на вилицата, постигнувајќи прецизност на повторено позиционирање од ±0,01 mm. Големините на отворите се движат од 16 до 125 mm. Стандарден дизајн со двојно дејство (D), со опционални верзии со еднократно дејство нормално затворени (C) / нормално отворени (E) верзии за враќање пружини. Централната вдлабнатина преку дупка овозможува насочување на воздушните цевки, игличките за исфрлање и оптичките влакна, поддржувајќи го и надворешното стегање и внатрешното проширување на фаќањето. Рамномерно распоредените три вилици на MHS3 обезбедуваат супериорна коаксијалност, идеална за шахти, дискови и обработени парчиња во облик на прстен. Ортогонално распоредените четири вилици на MHS4 обезбедуваат стабилно ограничување за квадратни, правоаголни и неправилни рамни делови за да се избегне навалување. Вградените постојани магнети се компатибилни со магнетните прекинувачи од серијата M9BW. Компактното тело со низок профил совршено се вклопува во крајните ефектори на роботите. Изводните варијанти вклучуваат MHSJ3 заштитен од прашина и продолжен шуплив MHSH3. Широко се применува за товарење/растовар на машински алат, прицврстување на лежиштата, ракување со кружни и квадратни компоненти 3C и концентрично склопување на цевчести работни парчиња.

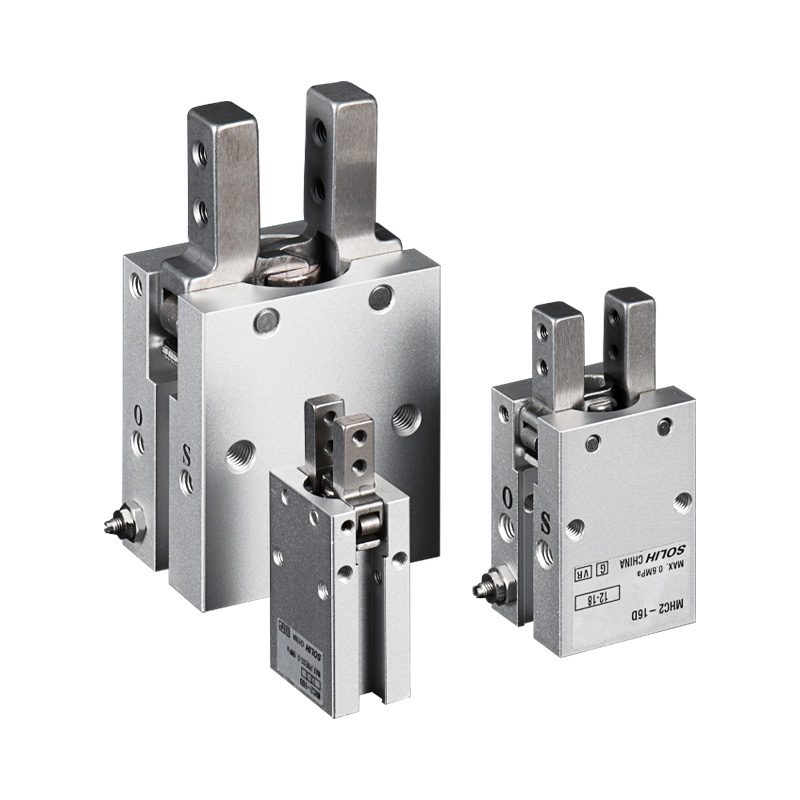

Пневматски држач со аголна нишалка SOLH MHC2 е целосно заменлив со еквивалентни модели SMC. Механизмот на рокерската рака ги придвижува челустите да се ротираат околу долниот свртување со максимален агол на замавнување со една вилица од 30°, што се разликува од линеарно подвижните паралелни држачи MHZ2. Големините на отворите покриваат 6/10/16/20/25 mm, достапни во D двојно дејство и S со едно дејство нормално отворени варијанти (без NC нормално затворена верзија). Вградените еднонасочни вентили за гас овозможуваат директно прилагодување на брзината. Претходно инсталираните магнетни прстени работат со M9BW reed прекинувачи за пренос на сигнали за статусот на вилицата до PLC системите. Компактното тело со низок профил е идеално за стегање со надворешно завиткување во опрема со ограничен простор во длабочина. Поради принципот на рачката, ефективниот вртежен момент на стегање нагло опаѓа со продолжени тела; верификацијата на оптоварувањето врз основа на должината на настрешницата на вилицата е задолжителна при изборот. Широко се применува за надворешно стегање на 3C пластични куќишта, капачиња од шишиња и тубуларни мали делови, странично напојување и собирање и место за минијатурни роботски крајни ефектори. Паралелните држачи MHZ2 се препорачуваат за апликации кои бараат центрирано високопрецизно држење, долги оптоварувања на тела или функција за задржување на исклучување.

Пневматскиот држач за нишање широк 180° управуван со камери SOLH MHY2 е целосно заменлив со еквивалентни модели SMC. Усвојува пренос на камери наместо механизам за менувач, постигнувајќи максимален агол на отворање од 180° со позиција над затворање -3° за да се спречи олабавување на работното парче. Големините на отворите покриваат 10/16/20/25 mm, чисто двојно дејство без варијанти со едно дејство NO/NC, а прецизноста на повторено позиционирање достигнува ±0,02 mm. Оптимизираната конструкција со тесен простор ја подобрува отпорноста на прашина. Достапни се четиристрани жлебови за сензори, а монтирањето низ дупка е опционално. Вградените магнетни прстени работат со прекинувачи со трска од серијата M9 за испраќање сигнали за отворени/затворени повратни информации до PLC. Поради преносот со лост, ефективната сила на стегање нагло опаѓа со продолжениот настрешница на вилицата; Потребна е проверка на вртежниот момент при изборот, а должината на раката за стегање се препорачува во рамките на 35 mm. Идеален за собирање и превртување на цевчести и неправилни работни парчиња со голем дијаметар кај минијатурни роботски крајни ефектори. MHW2 држач за нишање на менувачот се препорачува доколку е потребно задржување за исклучување или поголем отвор за тешка работа; За центрирано линеарно стегање се претпочита паралелниот фаќач MHZ2.

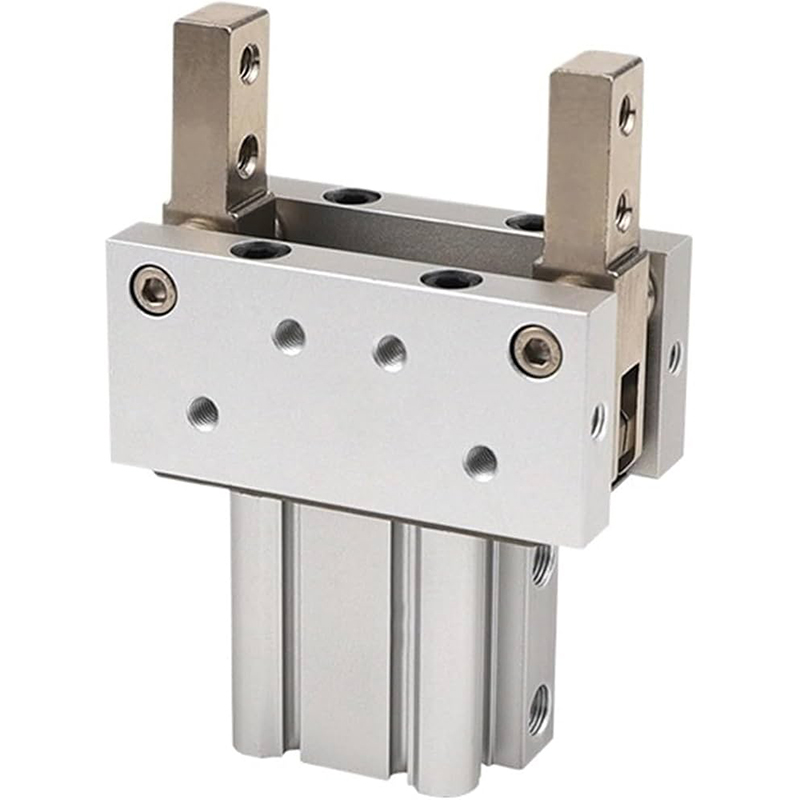

SOLH MHT2, само-заклучувачка пневматска држач со преклопна спојка, е целосно заменлива со еквивалентни модели SMC. Структурата на мртвата точка на поврзувањето со преклопување ја засилува силата на стегање за 3~5 пати. Механичкото самозаклучување се вклучува штом целосно се затвори, задржувајќи над 80% сила на стегање по губењето на воздухот за да се спречи паѓањето на обработуваниот дел, идеално за ракување со роботи и високобезбедни станици. Големините на отворите покриваат 32/40/50/63 mm, понудени во стандарден тип D и ажурирана лесна варијанта DZ. Магнетните прекинувачи (M9BW) може да се монтираат на четири страни за флексибилно распоредување на сензорите. Опремен со вилици од легиран челик со висока цврстина и врски отпорни на абење, поддржува долгорочно континуирано работење без масло. Аголот на замавнување е ограничен на 23°~28°, така што клиренсот на работното парче мора да се потврди при изборот. Широко се користи за автомобилски компоненти, леани и фалсификувани делови, товарење на тешки машински алати и безбедносни тела за опрема за пресување. За разлика од обичните паралелни држачи без функција за заклучување, MHT2 е најпосакуваното решение за тешки товари кои бараат заштита од паѓање.

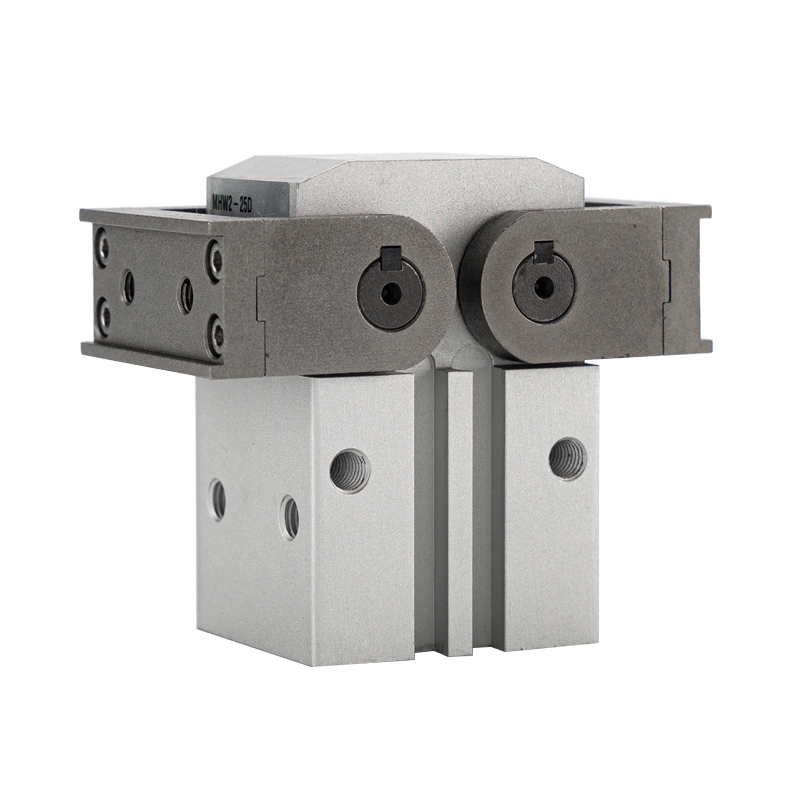

SOLH MHW2 пневматски држач за нишање 180° со багажник и крило е целосно заменлив со еквивалентни модели SMC. Погонот на запчаникот со решетки и пинион овозможува симетрично синхроно замавнување на вилицата, секоја вилица се ротира до 90° за вкупно отворање од 180°, со грешка во синхронизацијата ≤0,1° за да се гарантира избалансирано стегање и да се спречи лизгање на работниот дел. Големините на отворите се движат од 20 до 50 mm во конфигурација со чисто двојно дејство. Вилиците стојат нормално на телото при целосно отворање, минимизирајќи го зафатениот простор и олеснувајќи го механичкото избегнување и превртувањето на работното парче. Цврсто анодизирано квадратно алуминиумско тело има четиристрани сензорски жлебови за неограничена инсталација на магнетни прекинувачи. Оптимизираното запечатување отпорно на прав поддржува долготрајно работење во работилници со прашина. Во споредба со MHY2 управуван од камери, MHW2 обезбедува поголем капацитет на оптоварување и подобра синхронизација; за разлика од прекинувачот MHT2, тој нема самозаклучување за исклучување, но обезбедува далеку поголем агол на замавнување. Широко се користи за превртување и ракување со работни парчиња со средно оптоварување (1~20 кг), картони, големи пластични делови и товарење/растовар во затворени станици за автоматизација.

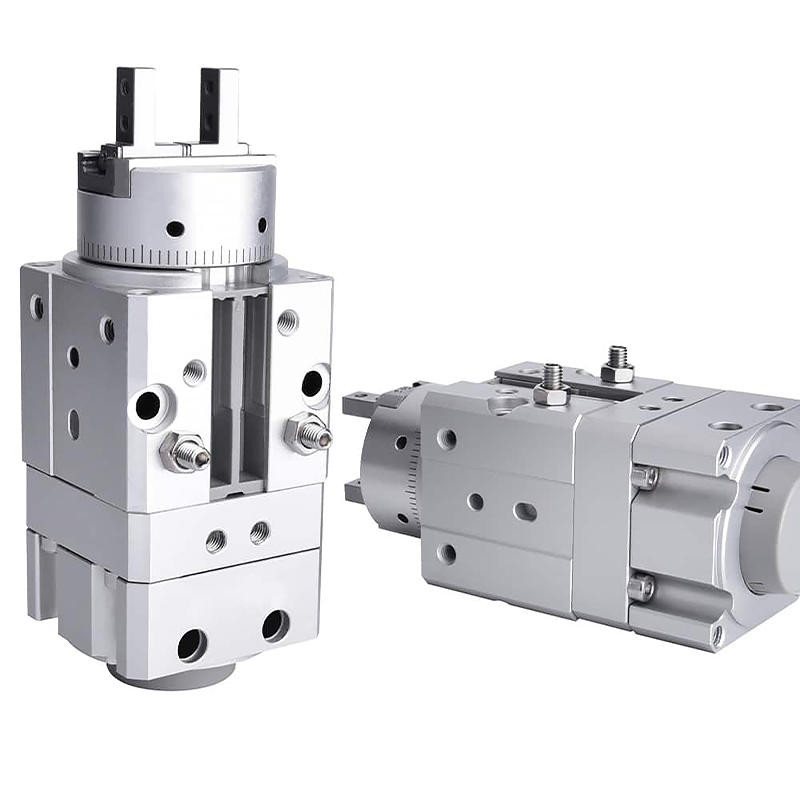

Интегрираната ротирачка рачка од типот на крила SOLH MRHQ е целосно заменлива со еквивалентни модели SMC. Интегрира ротационен модул со лопатка и паралелен држач за воздух во еден погон, заменувајќи ја поделената комбинација на ротациона маса плус посебен цилиндар со прст. Целокупната должина е скратена за приближно 20% и се елиминираат пречките во отпорот на цевките за време на ротацијата. Големините на отворите покриваат 10/16/20/25 mm со стандардни верзии со ротација од 90° и 180°. Завртките за крај овозможуваат ±10° вкупно фино аголно прилагодување. Паралелната вилица со двојно дејство постигнува повторлива точност на позиционирање од ±0,01 mm. Петте површини за монтирање заедно со локалните шипки и дупките за иглички овозможуваат брзо центрирање и повеќеориентациско склопување. Вградените магнетни прстени поддржуваат до четири прекинувачи со трска од серијата M9 за да ги детектираат и ротационите граници и статусот на отворена/затворена вилица за целосна контрола на блокирањето на PLC. Усвојувајќи ја структурата за самоподмачкување без масло, таа е широко користена за зафаќање, превртување и конверзија на правецот на работните парчиња во ограничен простор 3C електроника и линии за автоматизација на пакување за лесни и средни товари од 0,1 до 5 kg. Потребна е минимум 30% безбедносна маржа при изборот на товарот.
