Рачен лизгачки вентил од серијата HSV 3/2 | Прекинувач за лизгање директно преку пневматски извор

Марка: SOLH од Richge Technology | Рачен лизгачки вентил од 3/2 насоки за самозаклучување за пневматско коло Прирачник за исклучување и олеснување на притисокот

1. Преглед на производот

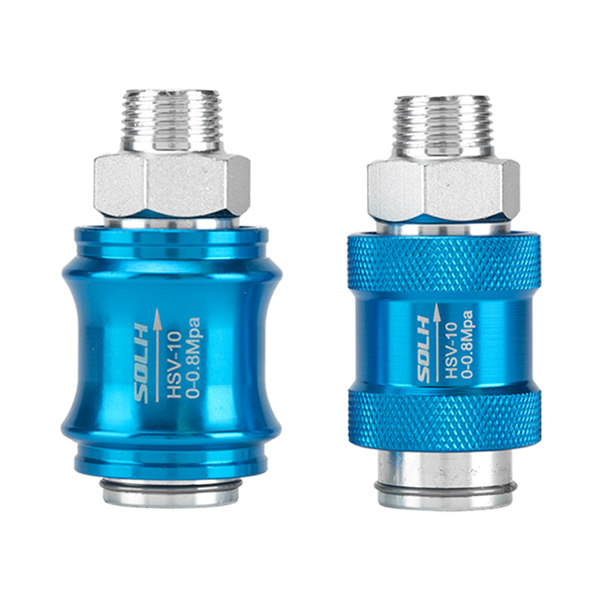

     Серијата SOLH HSV е стандардРачен лизгачки пневматски вентил 3/2 насоки со структура притиснато-влечење на ракавот, целосно усогласен со спецификациите на серијата AirTAC HSV и универзално заменлив со домашните еквивалентни модели. Усвојувајќи го дизајнот со самозаклучување што не е пролетен, го реализира снабдувањето со воздух со туркање нанапред и го намалува притисокот на издувните гасови со влечење наназад. Со вградената логика на издувните гасови, вентилот веднаш го испушта преостанатиот притисок од задните цевководи при затворање. Професионално се применува како рачен главен прекинувач за пневматски кола и сигурносен вентил за исклучување на воздухот за одржување на опремата, со стабилно самозаклучување и безбедно ослободување од притисок.

  1.1 Логика и оперативен принцип на основни воздушни пристаништа

     • Дефиниција на воздушно пристаниште: P (влез за воздух), A (работен излез), R (вграден издувен отвор)

     • Нормално затворена држава: P-A колото е исклучено, A-R колото отворено за континуирано издувување

     • Работна состојба на туркање: P-A коло поврзано за довод на воздух, A-R коло затворено за задржување притисок

     • Оперативна карактеристика: Работа со туркање-влечење на аксијалниот ракав со механичка самозаклучувачка структура, без отстапување на положбата по отпуштање на рацете

2. Правила за кодирање на модел и спецификации на нишки

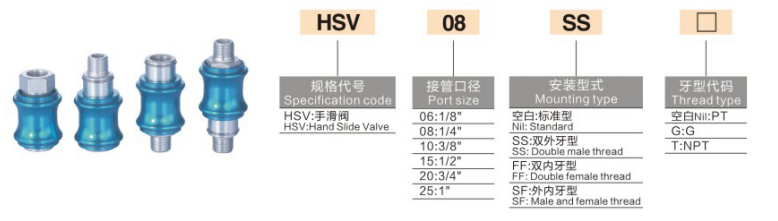

  Логика за кодирање: HSV [Големина на порта] - [Шифра на структура на нишка] + [Шифра на тип на нишка]

 2.1 Спецификација за големина на порта

     • 06: Г1/8 (PT1/8)

     • 08: Г1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: Г1/2 (PT1/2)

     • 20: G3/4

     • 25: Г1

  2.2 Код на наставката на структурата на нишката

     • СФ: Стандардна структура, надворешен конец со еден крај + внатрешен конец со еден крај (најчест модел)

     • СС: Двојна надворешна нишка на двата краја

     • FF: Двоен внатрешен навој на двата краја

  2.3 Код за тип на нишка

     • Стандардно: PT конусен конец

     • G: Британски стандарден паралелен навој

     • T: NPT Американски стандарден конусен конец

  Модел Пример: HSV08-SF | G1/4 приклучок, стандарден рачен вентил за лизгање со еден надворешен-еден внатрешен навој, најшироко користена спецификација на пазарот

 2.4 Параметри за спецификации на главната серија на целосна серија

3. Основни технички параметри

4. Структурни основни предности

     • Вградена директно-преку инсталација: Дизајниран за сериско поврзување во пневматски цевководи, не е потребна основа, може директно да се навојува и инсталира во средината на воздушните цевки за едноставен распоред и заштеда на простор.

     • Безбедна логика за намалување на притисокот во 3/2 насоки: Повлечете за да го прекинете доводот на воздух и да го ослободите целиот преостанат притисок од задните цилиндри и цевководи; притиснете за да го вратите доводот на воздух и задржувањето на притисокот. Ефикасно ги елиминира опасностите од резидуален притисок при одржување на опремата.

     • Сигурни перформанси за самозаклучување: Структура за самозаклучување механичко позиционирање, без ресетирање на пружината, стабилно позиционирање по работа, без случајно поместување или истекување на воздух.

     • Диверзифицирано појавување на нишки: Опционални конструкции и типови на повеќе навои, совршено компатибилни со брзи фитинзи, внатрешни споеви на навој и воздушни цевки KQ2 за флексибилно склопување на лице место.

     • Издржлива антикорозивна структура: Цврсто анодизирано алуминиумско тело и калем од не'рѓосувачки челик постигнуваат отпорност на абење, отпорност на оксидација и долгорочна стабилна работа во сложени средини.

5. Разлика за избор: Рачен лизгачки вентил HSV наспроти рачен вртлив вентил 4HV

6. Типични сценарија за примена

     • Контрола на гранка со еден цилиндар: Инсталиран помеѓу изворот на воздух и електромагнетниот вентил за да се реализира рачно исклучување на воздухот и преостанат притисок за исклучување и одржување на опремата.

     • Исклучување на главниот воздух на опремата: Монтиран на главниот цевковод за довод на воздух на опремата за алати за севкупно брзо ослободување од притисокот и безбедно исклучување.

     • Префрлување на вакуумско коло: Се применува на кола за разгранување на вакуумска пумпа за рачна контрола на старт-стоп; повлечете го вентилот за брзо да се ослободи вакуумскиот притисок и да се обезбеди безбедно работење.

Резиме на една реченица

     Серијата SOLH HSV е само-заклучувачки рачен вентил за лизгање директно низ 3/2 со вградена функција за ослободување притисок. Одликувајќи се со работа без подмачкување, разновидни опции за навој и безбедна логика на издувниот преостанат притисок, тој е стандардниот рачен вентил за прекинувач на изворот на воздух за одржување на пневматско коло и контрола на вклучување-исклучување на разгранување.
