4 ч Series 5/2 & 5/3 Way рачен вентил со рачка | Рачно управуван Контролен вентил за насочување

Марка: SOLH од Richge Technology | Пневматски вентил со рачна рачка 5/2 5/3 за рачно отстранување грешки и безбедно запирање

1. Преглед на производот и основна структура

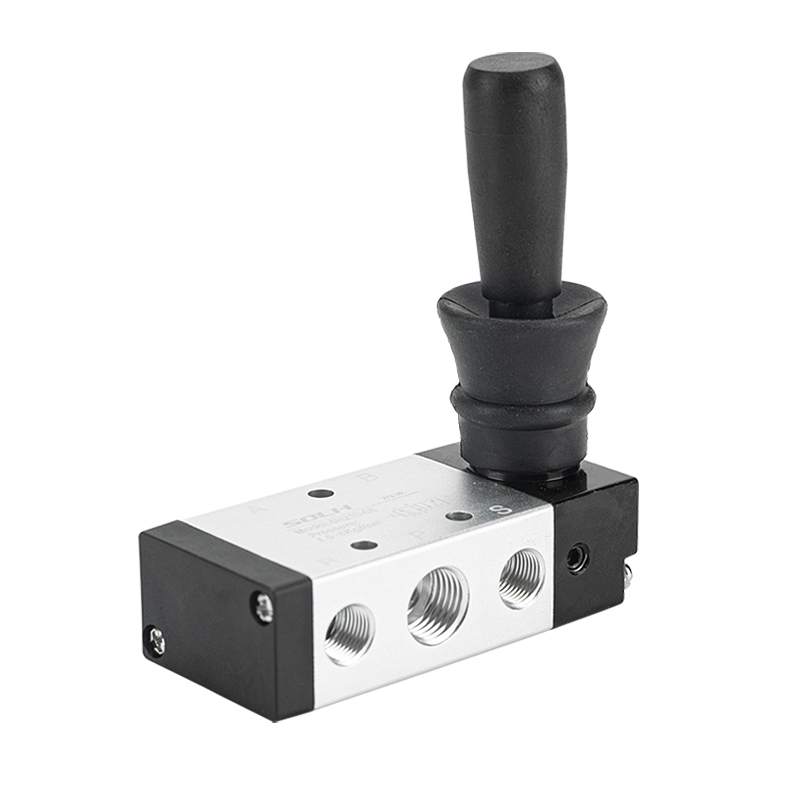

     Серијата SOLH 4H е стандард на AirTACКонтролен вентил за насочување со рачен лост 5/2 и 5/3 правец, познат и како рачно управуван вентил со макара. Ги префрлува пневматските кола чисто со рачна работа со лост без електрични или пневматски контролни сигнали. Широко користен за рачно дебагирање на опремата, безбедносно запирање во итни случаи и контрола на џвакање на цилиндрите, има прецизна структура на макара и издржливо тело од алуминиумска легура со двојни режими на позиционирање на ресетирање на пружина и заклучување на челична топка. Целосно заменлив со електромагнетни вентили од 4V и пневматски вентили 4А, тој е универзална компонента за рачна контрола за стандардните пневматски системи.

  1.1 Стандардна дефиниција на интерфејс со 5 порти

     • P Порт: Главна влезна порта за компримиран воздух

     • A/B Работни пристаништа: Двојни излезни порти за поврзување на цилиндри со двојно дејство за контрола на потезите на продолжување и повлекување

     • R/S издувни приклучоци: Издувни порти за ослободување на притисокот, компатибилни со стандардна инсталација на пригушувач за намалување на шумот

     • Режим на возење: Директна рачна работа со менување лост

     • Структурна карактеристика: Високопрецизен тип на макара, тело од алуминиумска легура со висока цврстина, ресетирање на пружина / структура за позиционирање на челична топка за стабилно работење

2. Рачен вентил со рачка 5/2 (две позиции)

  2.1 Тип на ресетирање на рачно пружина (4H210/310/410)

     • Принцип на работа: Вклучете ја рачката за да го смените воздушното коло; рачката автоматски се ресетира со сила на пружината откако ќе ги ослободите рацете.

     • Основни карактеристики: Инстантно ресетирање со рачно отпуштање, одлични перформанси против погрешно работење и висока оперативна безбедност.

     • Типичен модел: 4H210-08 (порта G1/4, рачен вентил за ресетирање на пружината 5/2 насоки)

  2.2 Тип на рачно заклучување (4H210L/310L)

     • Принцип на работа: Опремен со структура за самозаклучување на лост. Вентилот ја одржува обратната положба по вклучувањето и му треба рачно ресетирање за да се врати.

     • Основни карактеристики: Стабилно позиционирање и долгорочно држење на положбата, ефикасно спречување на случајно допирање и погрешно работење, погодно за долготрајни работни услови.

     • Типичен модел: 4H210L-08 (порта G1/4, рачен вентил за заклучување 5/2)

3. Рачен вентил со лост 5/3 (три позиции)

  Рачните вентили од серијата 4H230/330/430 со 5/3 насоки усвојуваат двостабилен дизајн за позиционирање на челична топка, со три професионални функции за средна положба за да се исполнат напредните барања за пневматска контрола.

     • Затворен центар (тип C): Целосно затворено во средната положба. Овозможува заклучување на цилиндрите, задржување на притисок и заштита од паѓање за суспендирани и вертикални станици.Типичен модел: 4H230C-08

     • Центар за издувни гасови (тип Е): Работните порти A/B комуницираат со издувните порти на средната положба. Системот целосно го ослободува притисокот, овозможувајќи слободно лебдење на цилиндарот, рачно отстранување грешки на опремата и безбедносна заштита.Типичен модел: 4H230E-08

     • Центар за притисок (П тип): P влезот на воздухот комуницира со портите A/B на средната положба, претворајќи го цилиндарот со двојно дејство во излез со едно дејство за синхроно стегање и контрола на балансот на силата.Типичен модел: 4H230P-08

4. Стандардни правила за кодирање на модели и вообичаени модели

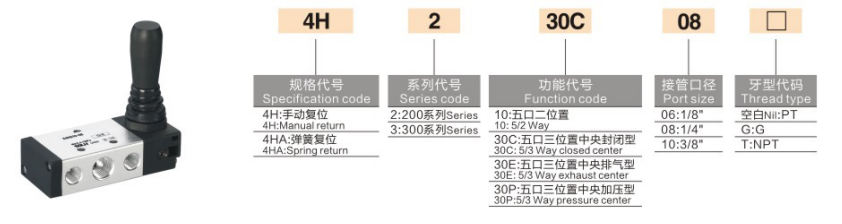

 1. Логика за кодирање: 4H [Шифра на големина] [Функционален код] - [Големина на порта]

  2. Главни обични модели

     • 4 ч210-08: 5/2-насочно ресетирање на пружината, универзален рачен вентил G1/4 приклучок

     • 4 ч210L-08: 5/2 начин самозаклучувачки долгорочен тип на држење на положбата

     • 4 ч230C-08: 5/3 начин затворен центар, модел за држење и заклучување на притисокот на цилиндарот

     • 4 ч310-10: Ресетирање на пружината во 5/2 насоки, рачен контролен вентил за голем проток G3/8

5. Универзални основни технички параметри

6. Основни предности на производот

     • Чисто рачни безбедносни перформанси со отпорност на експлозија: Не се потребни електрични компоненти и напојување, нула ризик од искра. Совршено погоден за дебагирање на опремата, операција за итно запирање и рачна контрола во запаливи, експлозивни и правливи средини.

     • Двојни режими на позиционирање за целосни сценарија: Тип на ресетирање на пружина за инстантно безбедносно ресетирање и анти-погрешно работење; тип на заклучување за долгорочно стабилно држење на позиција, покривање на краткотрајно џогирање и долготрајни работни услови.

     • Разновидни средни функции со три позиции: Опремен со C/E/P три средни режими за остварување на заклучување на цилиндарот и задржување на притисокот, безбедносно ослободување на притисокот на системот и синхрона контрола на балансот на стегање.

     • Флексибилна и универзална инсталација: Поддржува монтажа на панели и монтажа на основата со повеќеаголна фиксна инсталација. Целосно универзален и заменлив со електрични контролни вентили од 4V и пневматски контролни вентили 4А во димензии на инсталацијата.

     • Стабилна и издржлива работа: Прецизното совпаѓање на макарата и структурата за позиционирање на челичната топка обезбедуваат јасно чувство на раката, остар рикверц, мало триење и долг работен век.

7. Типични сценарија за примена

     • Рачно отстранување грешки, безбедносна контрола на работата и одржување на цилиндрите со двојно дејство

     • Безбедносно заклучување на вратите и пневматски кола за итно запирање, рачна контрола за зони отпорни на експлозија

     • Рачна контрола на рикверц за опрема без електрична енергија и автоматизирани производни линии

     • На лице место замена и дебагирање на електромагнетни вентили 4V и пневматски вентили 4А за флексибилно префрлување на режими на електрична/пневматска/рачна контрола

Резиме на една реченица

     Серијата SOLH 4H е универзален 5/2 и 5/3 рачен вентил со лост со двојно позиционирање за ресетирање/заклучување и C/E/P три средни функции. Одликувајќи се со чиста рачна безбедносна работа и целосна заменливост 4V/4A, тој е стандарден рачен вентил за рачно дебагирање на пневматскиот систем и безбедносна контрола на запирање во итни случаи.
