Серија M5 5/2 правец механички вентил | Удар на конец M5 и вентил за рачна контрола

Марка: SOLH од Richge Technology | Повратен механички и рачен контролен вентил со 5/2 насоки со навој M5×0.8

1. Преглед на производот

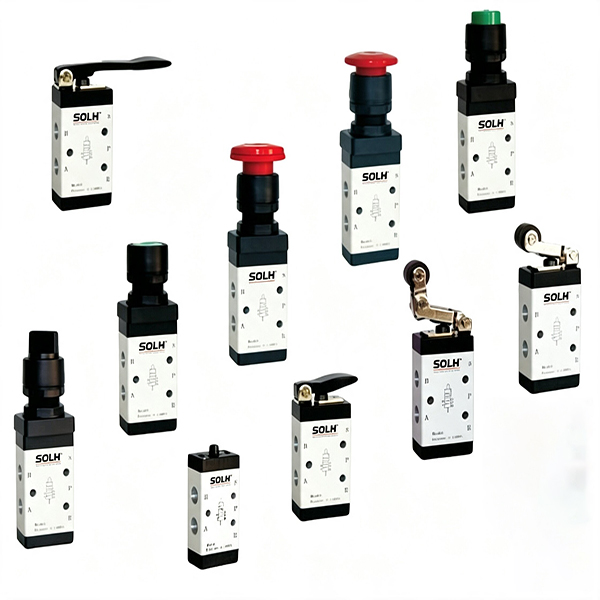

     Серијата SOLH M5 е професионалецМеханички вентил од 5/2 насоки од типот на макара со унифициран интерфејс со фини нишки M5×0,8. Одликувајќи се со дизајн без серпентина, тој реализира обратно коло на воздухот чисто со надворешна механичка сила и автоматско ресетирање на пружината. Широко се применува за позиционирање на ограничување на ударот на цилиндарот, повратни информации за сигналот на место и рачна пневматска контрола на опремата старт-стоп. Целосната серија опфаќа два типа јадра: механичко активирање (валјак / клип) и рачна контрола (копче / лост). Тој е целосно заменлив со серијата AirTAC M5 и универзалните домашни механички вентили за директна замена.

  1.1 Стандардна дефиниција за воздушно пристаниште

     • P Порт: Главен влез за компримиран воздух

     • A/B Работни пристаништа: Поврзете се со цилиндри со двојно дејство за телескопска контрола

     • R1/R2 Двојни издувни приклучоци: Странично монтирани издувни порти на телото на вентилот, директно компатибилни со инсталација на микро пригушувач за намалување на бучавата и спречување на прашина

     • Основна функција: Структура за враќање на пружината од 5/2, автоматски се враќа во првобитната состојба откако ќе се отстрани надворешната сила

2. Водич за кодирање на модел и избор на тип на глава (Основа за избор на јадро)

 1. Унифицирано правило за кодирање: М5【Главен код】-05 (05 значи унифицирана порта за навој M5 за целосна серија)

 2. Модел Пример: М5R-05 | Рачка со валјак од типот 5/2 правец механички вентил со стандарден приклучок за навој М5

3. Основни технички параметри

4. Структурни основни предности

     • Балансирана структура на макара: Усвојува избалансиран дизајн на макара на лизгачот, без пречки од повратниот притисок од изворот на воздух. Потребна е само мала надворешна сила за да се заврши дејството на рикверц со чувствителна и лесна работа.

     • Дизајн на двоен поделен издув: Независни R1/R2 билатерални издувни порти со надворешен распоред. Директно инсталирајте микро пригушувачи за да постигнете ефикасно намалување на бучавата и изолација на прашина, обезбедувајќи стабилно долгорочно работење.

     • Инсталација со повеќе агли: Горните и долните делови на телото на вентилот се резервирани со дупки за монтирање, поддржувајќи ја инсталацијата со фиксен произволен агол за да се прилагодат на различни распореди на просторот на опремата.

     • Целосна серија Универзална заменливост: Унифицирана вкупна големина на телото на вентилот за целата серија M5, компатибилна со истата спецификација на колекторска основа за бесплатна замена и модуларно склопување.

5. Придружни додатоци и основа за колектор

     • М5 колекторска основа (M5M): 1F/2F/3F повеќевртежни колекторски плочи, остварување централизирано снабдување со воздух со P-порта, замена на расфрланите цевки со еден вентил за да се поедностави распоредот на колото.

     • Поддршка на помошни: М5 до G1/8 редуцирачки прави фитинзи, M5 микро пригушувачи, M5 брзи конектори (соодветни φ3/φ4 воздушни цевки), фиксни држачи за монтирање.

6. Разлика за избор: M5 vs S3 механички вентил

7. Класични апликациски кола

     • Контрола на ограничување на цилиндарот: Преградата на цилиндерот го активира механичкиот вентил со ролери M5R, го испушта пилотскиот воздушен сигнал за контрола на електромагнетниот вентил 4V, остварувајќи автоматско враќање назад кога цилиндерот ќе ја достигне назначената положба.

     • Рачна контрола на старт-стоп: Вентилот со копче за печурки M5PP директно го контролира телескопското дејство на малите цилиндри со двојно дејство за рачно работење на лице место.

     • Откривање на алатки за склопување: Горниот вентил на клипот M5B делува како прекинувач за откривање на мувла на место за да се реализира автоматско пневматско логичко активирање за позиционирање на алатот.

Резиме на една реченица

     Серијата SOLH M5 е целосно функционален механички вентил за враќање на пружината во 5/2 насоки со унифициран навој M5×0,8. Интегрирајќи го ограничувањето на механичкиот удар и повеќекратните режими за рачна контрола, тој се одликува со чувствителни дејства, издржливи перформанси и универзална заменливост, што е претпочитана микропневматска контролна компонента за повратна информација на сигналот на цилиндарот и рачно пневматско префрлување на опремата.
