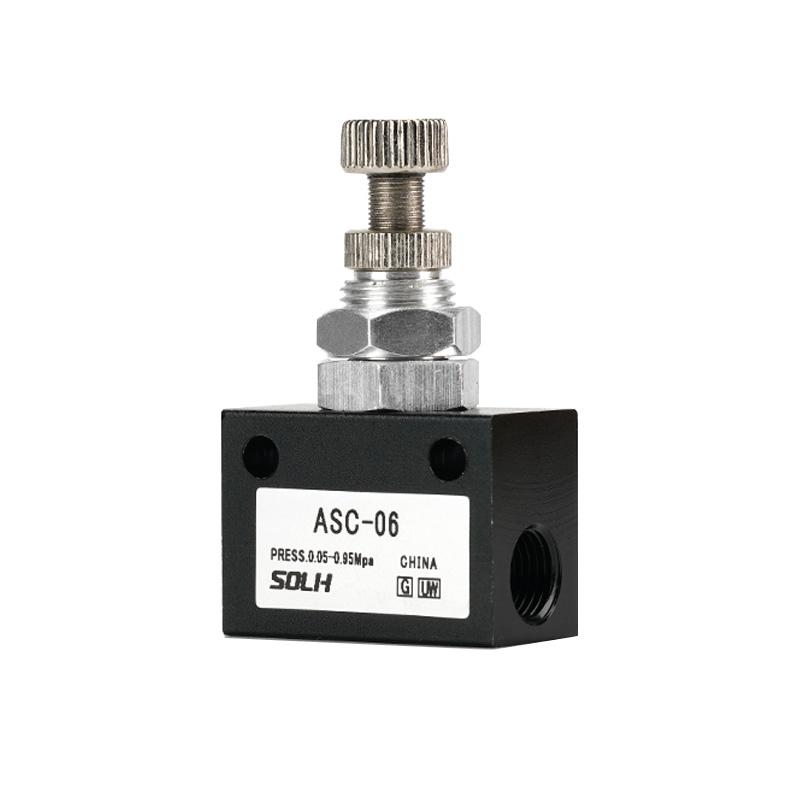

Еднонасочен вентил за гас од серијата ASC | Пневматски вентил за контрола на брзината во линија од алуминиумска легура

Марка: SOLH од Richge Technology | Универзален стандарден пневматски вентил за контрола на протокот AirTAC

1. Преглед на производот

     Серијата SOLH ASC е aрентабилен вентил од алуминиумска легура во линија еднонасочен гас вентил широко усвоен на кинескиот пневматски пазар. Ги има истите основни пневматски функции како серијата AS, но прифаќа поиздржлива инсталациона структура со навој со целосно алуминиумско квадратно тело. Дизајниран за стандардно регулирање на брзината на цилиндрите, го реализира слободното внесување на воздухот напред и прецизна контрола на пригушувањето на издувните гасови. Со компактна структура, стабилно прилагодување и универзални спецификации на навој, тој е главното економично решение за контрола на брзината за општите автоматизирани пневматски кола.

2. Основна работна функција (принцип на пригушување на издувните гасови)

     ASC вентилот го следи стандардотлогика за контрола на пригушување на издувните гасови, најсигурен метод за регулација на брзината на пневматски цилиндри:

     • Напреден довод на воздух (продолжување на цилиндарот): Вградениот повратен вентил целосно се отвора, овозможувајќи речиси непречен директно проток на воздух со нула загуба на проток, обезбедувајќи брзо и непречено дејство на цилиндерот.

     • Обратен издув (повлекување на цилиндарот): обратниот вентил се затвора автоматски. Издувниот воздух поминува низ прецизниот игла вентил за прилагодливо пригушување, остварувајќи точна контрола на брзината на повлекување на цилиндерот.

      •Основна апликација: Прецизно приспособете ја брзината на продолжување или повлекување на цилиндрите со двојно дејство; Придушувањето на страната на издувните гасови е најчесто користениот и стабилен пневматски метод за регулирање на брзината во индустриски сценарија.

3. Правила за кодирање на модел и спецификација на нишки

     Формат на кодирање: ASC[Серија со големина]-[Калибар на нишка]+[Наставка на нишка]

  3.1 Дефиниција за големина и калибар

     • Серија 100: 06 = G1/8 (PT1/8)

     • Серија 200: 08 = G1/4 (PT1/4) | Најуниверзален мејнстрим модел

     • Серија 300: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Наставка за тип на нишка

     • Празно: Стандардна PT конусна нишка (стандардно)

     • G: Британски стандарден G паралелен навој

     • T: NPT Американски стандарден конусен конец

4. Стандардни спецификации и параметри на проток на целосна серија

5. Основни технички параметри

6. Структурни карактеристики и инструкции за инсталација

     • Вградено квадратно тело од алуминиумска легура: Компактна и лесна структура со висока структурна цврстина, не е лесно да се деформира. Усвојува целосен дизајн во линија со навој без вградени спојници за притискање, што бара посебни фитинзи за цевки за поврзување на цевките, со силна компатибилност и висока издржливост.

     • Исчистете ја идентификацијата на насоката на протокот: Стандардна стрелка за проток означена на телото на вентилот, покажувајќи на страната на цилиндерот (насока на пригушување на издувните гасови) за да се избегнат грешките во обратна инсталација и да се обезбеди правилна логика за регулирање на брзината.

     • Анти-вибрационо прилагодување со заклучување: Опремен со горно копче за прилагодување и заклучувачка навртка. По поставувањето на параметарот за брзина, навртката може да се заклучи за да се спречи повлекување на параметарот предизвикано од вибрации на опремата, одржувајќи долгорочна стабилна работа.

     • Омнидирекционална инсталација: Поддржува инсталација на произволен агол без ограничување на насоката, приспособувајќи се на различни сложени средини за распоред на гасоводот на локацијата.

     • Чувствителна и прецизна регулатива: Прецизното јадро на вентилот за игла обезбедува непречено прилагодување на брзината без чекори, ефикасно решавајќи ги нервозните проблеми на цилиндерот и нестабилната брзина.

7. Разлика во изборот на јадрото: ASC наспроти AS серија

8. Водич за професионален избор

     • Микро цилиндар и кола со мал проток: ИзберетеASC100-06 (G1/8), погоден за φ12–φ20 цилиндри со мала дупка и прецизна микро пневматска контрола.

     • Стандардни обични цилиндри (најуниверзални): ИзберетеASC200-08 (G1/4), соодветни конвенционални цилиндри со φ12–φ40, применливи за повеќето автоматизирани производни линии, опрема за пакување и стегање.

     • Цилиндри со големи отвори и побарувачка со голем проток: ИзберетеASC300-10 (G3/8) /ASC300-15 (G1/2), за φ50 и повеќе цилиндри со големи отвори и пневматски системи со голема брзина со големо оптоварување.

Резиме на една реченица

     Серијата SOLH ASC е универзален вентил за издувни гасови со навој со навој од алуминиум, кој се карактеризира со слободен довод и прецизна регулација на брзината на издувните гасови, структура против вибрации што може да се заклучува и економични перформанси. Тој е претпочитаниот економичен вентил за контрола на брзината за стандардно пневматско движење на цилиндрите, широко компатибилен со домашните пневматски системи AirTAC.
