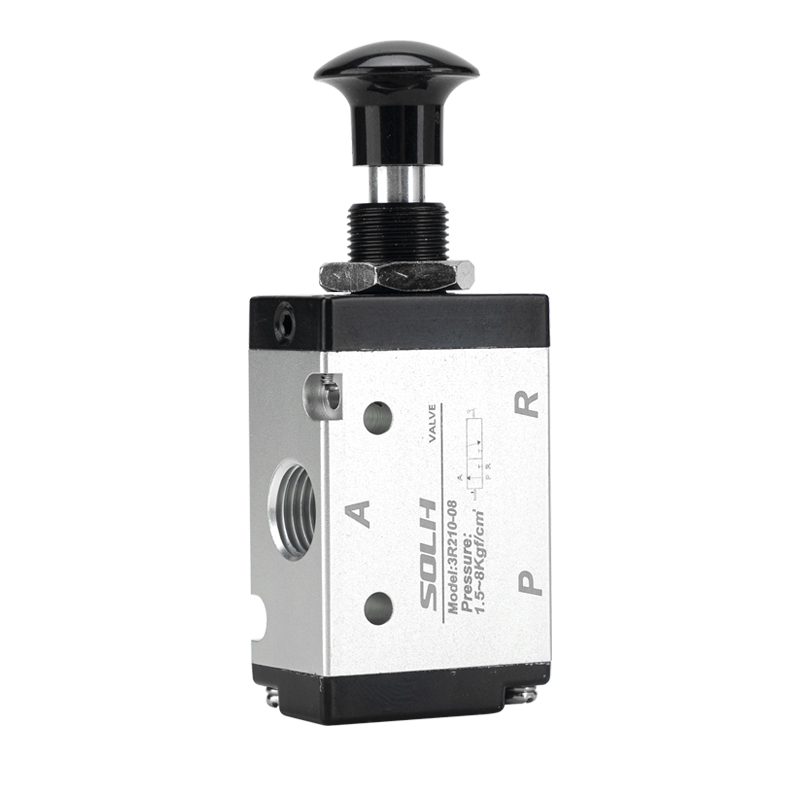

Марка: SOLH од Richge Technology
Серијата SOLH 3L е стандард на AirTACРачен контролен вентил за насочување со притискање-влечење во 3/2 со нормално затворен (NC) дизајн. Директно ги префрлува пневматските кола преку дејството на туркање и повлекување на аксијалната рачка. Како чисто рачна пневматска компонента без електричен или пневматски погонски извори, специјално се применува за контрола на цилиндрите со едно дејство, вклучување-исклучување на воздушното коло, ракување со џогирање и безбедносни системи за блокирање на опремата, широко користени во работни сценарија за отстранување грешки, итно запирање и работни сценарија отпорни на експлозија.
1.1 Стандардна дефиниција на интерфејс со 3 порти
• P Порт: Главна влезна порта за компримиран воздух
• Пристаниште: Работна излезна порта, поврзана со цилиндри со едно дејство
• Р Порт: Издувна порта, потпорна инсталација на пригушувач за намалување на шумот
• Режим на возење: Аксијално директно рачно ракување со туркање-влечење
• Структурна карактеристика: Структура од типот на прецизна калем, куќиште од алуминиумска легура со висока цврстина, вграден механизам за автоматско ресетирање со пружина
• Нормална состојба на ресетирање: Внатрешната пружина ја затегнува макарата, P влезот е затворен, Работната порта комуницира со R издувната порта за ослободување од притисокот.
• Работна повлечна состојба: Рачно повлечете ја аксијалната рачка за да го вратите јадрото на вентилот, P портот комуницира со портот A за довод на воздух, R издувната порта е затворена за да го поттикне дејството на цилиндерот.
• Ослободете Ресетирање: Олабавете ја рачката, вентилот автоматски се ресетира со сила на пружината, го прекинува доводот на воздух и го испушта преостанатиот притисок.
• Основна логика: Стандардна NC нормално затворена структура со функција за рачно ресетирање, ефикасно спречува неправилно работење и обезбедува безбедност на опремата.

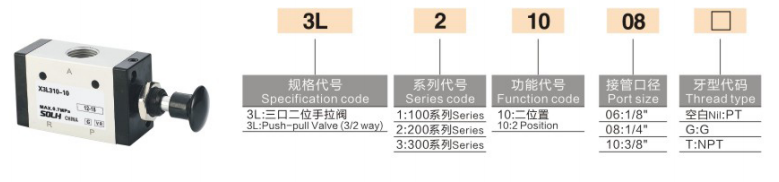

1. Логика за кодирање: 3L [Шифра на големина] 10 - [Големина на порта] [Тип на нишка]
|
Код сегмент |
Детална дефиниција |
|
3L |
Серија на вентили за рачно повлекување од 3/2 |
|
Код за големина |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Фиксна шифра за структурата за ресетирање на пружини во 3/2 насоки |
|
Големина на порта |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Тип на нишка |
Празно=PT стандардна нишка; T=NPT нишка; G=G нишка |
2. Главни обични модели
• 3L110-06: приклучок G1/8, рачен вентил со мини големина за микро пневматски системи
• 3L210-08: Порта G1/4, најуниверзален модел, совршено усогласен со стандардните цилиндри со едно дејство
• 3L310-10: приклучок G3/8, дизајн со голем проток за опрема со цилиндри со висок потисок
• 3L410-15: Голема порта G1/2, погодна за тешки пневматски кола со голем проток
|
Ставка на параметар |
Спецификација |
|
Работен медиум |
Филтриран компримиран воздух (точност на филтрација ≥40μm) |
|
Опсег на работен притисок |
0.15～0,8 MPa |
|
Доказ притисок |
1,2 MPa |
|
Опсег на работна температура |
-20 ℃～+70 ℃ |
|
3L110-06 Параметар на проток |
Ефективна површина 10,2mm², Cv=0,6 |
|
3L210-08 Параметар на проток |
Ефективна површина 17,0mm², Cv=1,0 |
|
3L310-10 Параметар на проток |
Ефективна површина 28,0mm², Cv=1,65 |
|
Барање за подмачкување |
Дизајн без подмачкување (опционално подмачкување за посебни услови) |
|
Начин на инсталација |
Монтажа на панел / монтажа на база, фиксна инсталација во повеќе позиции |
|
Материјал за тело |
Алуминиумска легура со висока цврстина |
• Чист рачен дизајн за безбедност, отпорен на експлозија: Нема електрични компоненти и извори за контрола на воздухот, нула ризик од искра. Погоден за итно запирање, дебагирање на опремата и средини отпорни на експлозија со прашина со ултра висока оперативна безбедност.
• Операција со аксијално притискање-влечење за заштеда на труд: Директно линеарно дејство на рачката со јасни повратни информации и јасно враќање наназад, стабилно чувство на рака и не е лесно за заглавување.
• Автоматско ресетирање на пролет и безбедност на NC: Стандардна нормално затворена состојба, автоматски се ресетира и го прекинува доводот на воздух по ослободувањето на рачката, ефикасно избегнувајќи континуирано дејство предизвикано од погрешно работење.
• Компактна и издржлива структура: Интегрирано тело од алуминиумска легура со дизајн на макара со ниско триење, сигурно запечатување, отпорност на абење и долг работен век.
• Професионално совпаѓање на цилиндрите со едно дејство: 3/2 логика посветена на воздушното коло, совршено прилагодена на цилиндрите со едно дејство со повратни пружини како што се механизмите за стегање и исфрлање.
• Висока компатибилност и заменливост: Конзистентна големина на инсталација со пневматски контролни вентили од серијата 3А, кои поддржуваат директна замена и префрлување на режимите на рачна/пневматска контрола.
• Рачна контрола на цилиндрите со едно дејство за системи за стегање, исфрлање и повратни пружини
• Контрола за вклучување-исклучување на пневматско коло, дебагирање на опремата и безбедносен прекинувач за одржување
• Рачна пневматска контрола за зони отпорни на експлозија, индустриски средини без струја и прашина
• Пневматски логички системи усогласени со пневматски вентили 3А за рачна/пневматска композитна контрола
Серијата SOLH 3L е класичен 3/2 правец NC нормално затворен рачен вентил за притискање со пружински автоматско ресетирање. Тоа е компактна, безбедна и издржлива стандардна рачна контролна компонента специјално дизајнирана за пневматски системи со едно цилиндри.
