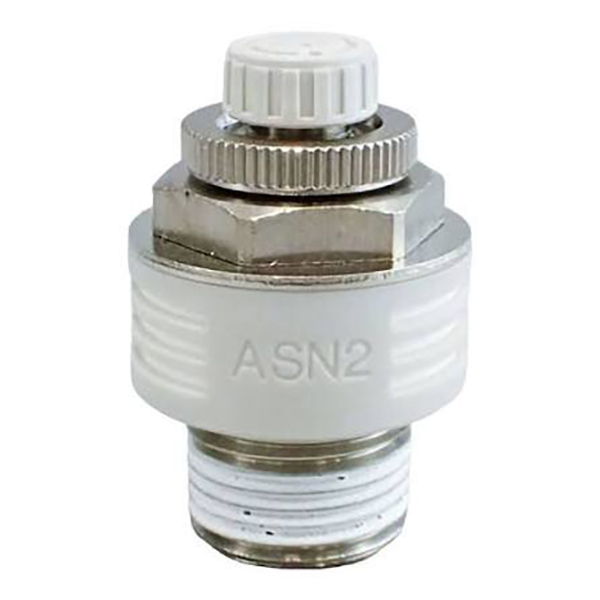

Издувен вентил за гас од серијата ASN2 со придушувач

Издувен вентил за гас од серијата ASN2 со придушувач | Интегриран вентил за контрола на брзината и намалување на шумот

Марка: SOLH од Richge Technology | Интегриран пневматски придушувач за гас компатибилен со SMC

1. Преглед на производот

     Серијата SOLH ASN2 е ансè-во-едно издувен вентил за гас со вграден придушувач, специјално дизајниран за директно монтирање на издувната порта EXH на пневматски електромагнетни вентили. Интегрира регулација на брзината на издувните гасови и функции за намалување на бучавата во една единица, со што се елиминира потребата од посебна инсталација на пригушувач. Усвојувајќи ја прецизната структура за гаснење на вентилот со игла и дизајнот за подесување против паѓање, надградениот ASN2-A од типот на смола се одликува со лесно тело, прецизно прилагодување на вагата и функција за заклучување со притискање. Тоа е рентабилно, заштеда на простор и високостабилно решение за контрола на брзината на издувните гасови за стандардни пневматски кола со електромагнетниот вентил.

2. Основни работни функции и предности

     • Инсталација на специјална порта соленоид ESHH: Различно од гасните вентили на крајот на цилиндрите, ASN2 е исклучиво инсталиран на издувните порти на електромагнетниот вентил за професионално регулирање на брзината на пригушување на излезот, оптимизирајќи го целокупниот распоред на пневматското коло.

     • Логика за прецизно пригушување на издувните гасови: Стандардна контрола на придушување на излезот; Вртењето во насока на стрелките на часовникот го намалува протокот на воздух за побавно движење на цилиндерот, ротацијата спротивно од стрелките на часовникот го зголемува протокот на воздух за побрзо дејствување, остварувајќи безстепено прилагодување на брзината.

     • Интегриран придушувач со висока ефикасност: Вградена структура за намалување на бучавата со високи перформанси, постигнувајќи намалување на шумот од над 20 dB дури и при максимални услови на проток, ефикасно го решава пневматското загадување од издувните гасови.

     • Структура против пад на вентилот за игла: Копчето за прилагодување прифаќа дизајн против олабавување и паѓање, спречувајќи паѓање на копчето и отстапување на параметарот предизвикано од долгорочни вибрации на опремата, обезбедувајќи стабилно долгорочно работење.

3. Правила за кодирање на модел и дефиниција на спецификација

     Пример за типичен модел: ASN2-02A

     • ASN2: Сериски код за интегриран издувен вентил за гас со придушувач

     • Код на калибар: M5 (M5×0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Наставка: Надграден тип на лесна смола, опремен со структура за заклучување со притискање и прозорец со прецизна вага

     • S Наставка: Конец претходно обложен со средство за заптивање за зголемена затегнатост

     • N Наставка: NPT американски стандардна нишка (стандардна нишка R без наставка)

4. Стандардни спецификации и параметри на целосна серија

5. Основни технички параметри

6. Надградени карактеристики на типот на смола ASN2-A

     • Ултра лесен дизајн: Усвојува материјал од смола со висока цврстина, тежина намалена за околу 80% во споредба со традиционалното метално главно тело, минимизирајќи го оптоварувањето на издувниот приклучок на електромагнетниот вентил.

     • Прозорец со прецизна скала: Опремен со индикатор за скала од нор, поддржува микро прилагодување од 1/4 круг. Параметарот на проток е видлив и квантитативен, остварувајќи стандардизирано и повторливо управување со протокот.

     • Практично заклучување со притискање надолу: Иновативна структура за заклучување на копчето за притискање. По прилагодувањето на брзината, притискањето на копчето може да ја заклучи позицијата на параметарот, ефикасно спречувајќи го поместувањето на брзината предизвикано од вибрациите на опремата и обезбедувајќи доследна точност на работењето.

7. Разлика за избор на модел: ASN2 vs AS / ASV / ASC серија

8. Упатства и мерки на претпазливост за инсталација

     • Стандарден метод на инсталација: Директно зашрафете го вентилот на издувниот отвор на електромагнетниот вентил EXH со телото на вентилот свртено нанадвор, резервирајте доволен работен простор за дневно прилагодување на брзината.

     • Применливи ограничувања на кола: Не се применува на кола со обратни вентили во средната положба и еднонасочни вентили управувани од пилот, што може да предизвика ненормално дејство на цилиндарот и нестабилно работење.

     • Операција за заклучување со отпорност на вибрации: Откако ќе завршите со дебагирање на протокот на воздух и брзина, заклучете го копчето за прилагодување за да избегнете отстапување на брзината на работа предизвикано од долготрајни вибрации на опремата.

Резиме на една реченица

     Серијата SOLH ASN2 е интегриран вентил за гас и пригушувач за издувни гасови посветен на издувните порти на електромагнетниот вентил. Одликувајќи се со намалување на шумот, прецизна прилагодлива брзина, структура отпорна на вибрации против паѓање и лесна опција за надградба на смола, ја поедноставува инсталацијата на пневматското коло, го намалува шумот од издувните гасови и е оптимална економична контрола на брзината и додаток за намалување на бучавата за стандардните пневматски електромагнетни системи.
