3F / 3FM Серија 3/2 насоки на педалот вентил | Нормално затворен пневматски вентил за стапало со директно дејство

Марка: SOLH од Richge Technology | Целосна компатибилна замена за ножниот вентил AirTAC 3F / 3FM

1. Преглед на производот

     Сериите SOLH 3F и 3FM сеНормално затворени пневматски ножни педални вентили со директно дејство 3/2, целосно компатибилен и заменлив со оригиналните модели AirTAC 3F210 и 3FM210. 3F210 користи тешко леано алуминиумско куќиште, додека 3FM210 има лесна мини пластична структура. Двете серии го прифаќаат вградениот дизајн на издувните гасови со стандардна P/A/R логика на воздушниот приклучок. Служат како пневматски преклопни уреди без раце, тие се широко користени за контрола на цилиндрите со едно дејство, кршење со вакуум, вклучување-исклучување на струјното коло за рачно движење, печат и контрола на стегање на тела.

  1.1 Логика и работен принцип на основни воздушни пристаништа

     • Дефиниција на воздушно пристаниште: P (влез за воздух), A (работен излез), R (вграден издувен отвор)

     • Нормално затворена состојба (педалот е ослободен): Влезот P затворен, А порта комуницира со R издувната порта за да го ослободи преостанатиот притисок на цилиндерот веднаш

     • Работна состојба (притиснато педала): Колото P-A се отвора за довод на воздух, R издувната порта е затворена за да се одржи притисокот

     • Функција за заклучување (наставка L): Опремен со структура на јазичето за заклучување. Притиснете еднаш за да ја заклучите педалата за постојано снабдување со воздух; притиснете повторно за да го отклучите и ресетирате олеснувањето на притисокот

     • Стандардна функција: Моделите кои не се L се од типот на моментално саморесетирање, автоматски го исклучуваат воздухот и го ослободуваат притисокот по отпуштање на стапалото

2. Правила и дефиниција за кодирање на модели

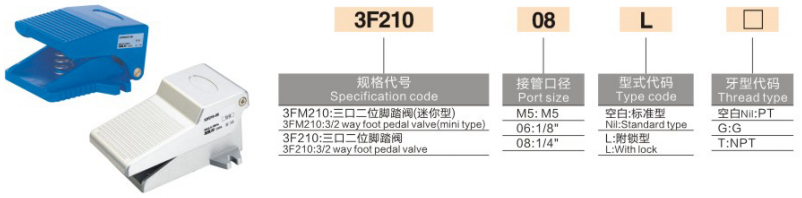

     Логика за кодирање: 3(F/FM)210 - [Големина на порта] [Заклучување L] - [Тип на нишка]

  2.1 Серија за домување Дефиниција

     • 3F210: Стандардно куќиште од тешка алуминиумска легура 3/2-насочен ножен вентил

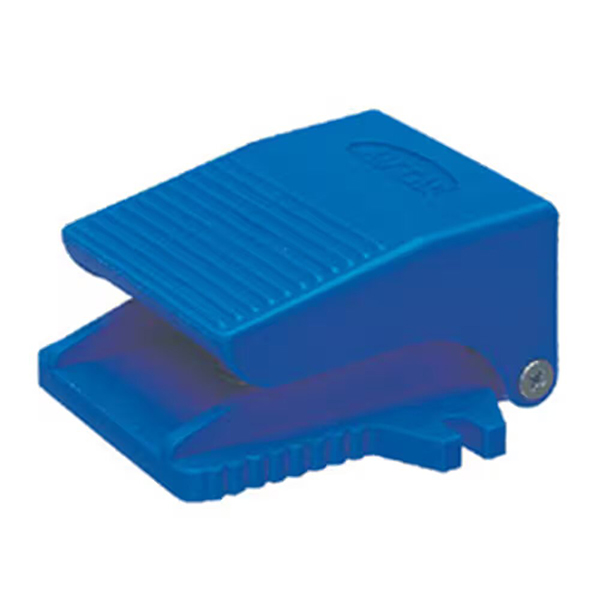

     • 3FM210: Мини лесен пластичен ножен вентил, компактна големина за вградување во тесен простор

  2.2 Спецификација за големина на порта

     • М5: Фин конец M5×0,8 (ексклузивен за мини модел 3FM, микро пилот контрола на воздухот)

     • 06: G1/8 (PT1/8) стандарден навој

     • 08: G1/4 (PT1/4) мејнстрим универзална спецификација за индустриски алатки

  2.3 Наставка за функција и нишка

     • L Суфикс: Со самозаклучувачка структура за долгорочно задржување на притисокот

     • Не Л: Тип на моментално саморесетирање, автоматско ослободување на притисокот по отпуштање на педалата

     • Тип на нишка: Празен=PT конусен конец; G=Британска стандардна паралелна нишка; T=NPT Американски конусен конец

     Модел Пример: 3F210-08L | Нозе вентил од алуминиумска легура G1/4 со функција за самозаклучување; 3FM210-M5 | Мини пластичен микро ножен вентил со навој М5

  2.4 Споредбена табела за спецификации на целосна серија

3. Основни технички параметри

4. Разлика за избор: 3F алуминиумска серија наспроти 3FM мини пластична серија

5. Функционална разлика: Саморесетирање наспроти самозаклучување

     • Тип на инстант саморесетирање без L: Педалот автоматски се враќа по отпуштање на ногата, прекинувајќи го доводот на воздух и ослободувајќи го притисокот од портата А. Тоа е најчестиот тип за сценарија за џогирање и наизменична контрола.

     • L Тип на самозаклучување на наставката: Притиснете еднаш за да ја заклучите педалата за континуирано довод на воздух и задржување на притисокот; притиснете повторно за да го отклучите и ослободите преостанатиот притисок. Специјално дизајниран за пневматски кола за долгорочно одржување на притисок.

6. Замена и типични апликации

  6.1 Компатибилна замена

     Серијата SOLH 3F/3FM целосно ги заменува оригиналните серии AirTAC 3F210/3FM210 и домашните еквивалентни модели на Xinchang/SOLIH и може директно да ги надградува и замени старите вентили за ножни педали FV320 со совршена димензионална и функционална компатибилност.

 6.2 Типични сценарија за примена

     • Контрола со едно цилиндрично стапало со едно дејство: Извор на воздух → ножен вентил 3F → цилиндар со едно дејство; цилиндерот автоматски се враќа и го ослободува притисокот кога ќе се отпушти педалата, со што се остварува безбедно наизменично работење.

     • Олеснување на притисокот со вакуумска вшмукувачка чаша: Чекор за снабдување со воздух за да се исклучи вакуумот; отпуштете ја педалата за да го издувува воздухот и елиминирајте ја силата на држење на вшмукувачката чаша за брзо ослободување на работното парче.

     • Контрола на индустриска обработка: Рачно префрлување на нозете за мали машини за штанцување, брусилки и системи за стегање на пневматски тела, ослободување на рацете за ефикасно работење.

Резиме на една реченица

     СОЛХ 3F/3FM серијата 3/2 на нормално затворените ножни вентили на педалите вклучуваат тешки алуминиумски модели со саморесетирање/самозаклучување и мини лесни пластични модели. Одликувајќи се со IP54 перформанси отпорни на прашина и прскање, работа без подмачкување и целосна компатибилност со AirTAC, тие се стандардни пневматски прекинувачки вентили без раце за контрола на цилиндрите, кршење со вакуум и работа со индустриски алат.
