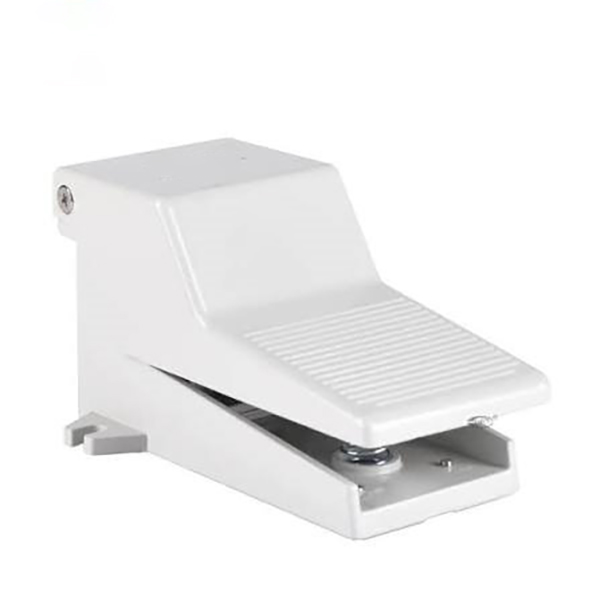

Серија 4F Вентил за педали со 5/2 насоки | Пневматски ножен вентил со целосно алуминиумско дејство

Марка: SOLH од Richge Technology | Целосна компатибилна замена за ножниот вентил од серијата AirTAC 4F

1. Преглед на производот

     Серијата SOLH 4F е професионалец5/2-насочен пневматски вентил за насочување на ножните педали целосно компатибилен и заменлив со целата серија AirTAC 4F. Усвојувајќи го целосно куќиште од алуминиумска легура од излеана матрица и задебелена нелизгачка нога педала со структура за ресетирање на пружина со директно дејство, тој е специјално дизајниран заКонтрола на цилиндар со двојно дејство напред и назад. Целосната серија опфаќа четири типа што може да се конфигурираат: стандардно само-ресетирање, L механичко самозаклучување, G безбедносно заштитен капак и LG заклучување + интеграција на штитник. Може рачно да ги замени електромагнетните вентили за старт-стоп на опремата и префрлување во насока, широко применети во тела за алати, печат, занитване и сценарија за индустриска пневматска контрола.

  1.1 логика на воздушно коло со 5/2 насоки

     • Дефиниција на воздушно пристаниште: P (главен влез за воздух), A/B (двојни работни излези), R1/R2 (двојни независни издувни порти)

     • Нормална состојба (педалот е ослободен): P се поврзува со B за довод на воздух; A се поврзува со R1 за издувни гасови, цилиндерот се повлекува и се ресетира

     • Работна состојба (притиснато педала): P се поврзува со A за довод на воздух; B се поврзува со R2 за издувни гасови, цилиндерот се протега и работи

     • Не-L Стандарден тип: Инстант ресетирање на пролетното отскокнување по отпуштање на стапалото за интермитентна контрола на џогирање

     • L Тип на заклучување: Притиснете еднаш за да ја заклучите положбата и да го одржите воздушниот притисок; притиснете повторно за да го отклучите и ресетирате олеснувањето на притисокот

2. Правила за кодирање на модели и дефиниција на суфикс

     Логика за кодирање: 4F210 - [Големина на порта] + [Наставка на функцијата] - [Тип на нишка]

  2.1 Основен модел и големина на порта

     • 4F210: Универзално главно тело на ножниот вентил со 5/2 насоки

     • 06: порта за навој G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) универзална мејнстрим спецификација

 2.2 Водич за избор на суфикс на основна функција

  2.3 Наставка за тип на нишка

     • Празно: PT конусна нишка (стандардно стандардно)

     • G: Британски стандарден G паралелен навој

     • T: NPT Американски стандарден конусен конец

  Модел Пример: 4F210-08 | G1/4 стандарден ножен вентил за саморесетирање; 4F210-08LG | G1/4 самозаклучувачки ножен вентил со безбедносна заштитна обвивка

3. Основни технички параметри

4. Разлика за избор: 4F 5/2 Way vs 3F 3/2 Way Foot вентил

5. Структурни основни предности

     • Двоен независен дизајн на издувни гасови: Опремен со две посебни отвори за издувни гасови за да се обезбеди непречено издувување при враќање на цилиндерот, брза реакција и стабилна работа без задоцнување.

     • Тешка педала против лизгање: Површината на педалата со текстура со валјак ефикасно го зголемува триењето, спречувајќи лизгање при чекори со големо оптоварување и ја подобрува оперативната стабилност.

     • Стабилен независен механизам за заклучување: Независната структура за заклучување со прилепување обезбедува цврсто позиционирање и лесно отклучување. Забелешка: Не е погоден за работни услови со континуирано влијание со ултра висока фреквенција.

     • Изборна безбедносна заштитна обвивка: Прилагодениот пластичен штитник отпорен на прашина ефикасно го избегнува случајното враќање наназад предизвикано од паѓање на работните парчиња или погрешен допир на персоналот, подобрувајќи ја безбедноста при работа на лице место.

     • Целосна алуминиумска издржлива структура: Интегрално куќиште од леано алуминиумско легло се карактеризира со висока цврстина, отпорност на удар и долг работен век за сурови индустриски работни средини.

6. Типични сценарија за примена

     • Рачна контрола на цилиндрите со двојно дејство: Извор на воздух → 4F ножен вентил → цилиндар со двојно дејство. Типот на саморесетирање реализира продолжување-притискање и повлекување-на-отпуштање; типот на заклучување го одржува притисокот за стегање за долго време позиционирање.

     • Контрола на опрема за индустриска обработка: Професионално насочно префрлување со нога за машини за штанцување, машини за заниткување и тела за брусење, ослободување на рацете за ефикасна работа на обработка.

     • Дебагирање на опремата на лице место: Привремено заменете ги електромагнетните вентили со рачни ножни вентили за дебагирање на пневматско коло, погодно за пробна работа на опремата и калибрација на параметрите.

Резиме на една реченица

     Серијата SOLH 4F е целосно алуминиумски вентил за ножни педали со директно дејство 5/2 со опции за заштита за саморесетирање, самозаклучување и заштита против погрешна работа. Со двоен брз издув, голем проток и целосна AirTAC компатибилност, тој е стандарден индустриски контролен вентил за стапало за префрлување на цилиндрите со двојно дејство напред/назад и пневматска контрола со механичка обработка.
