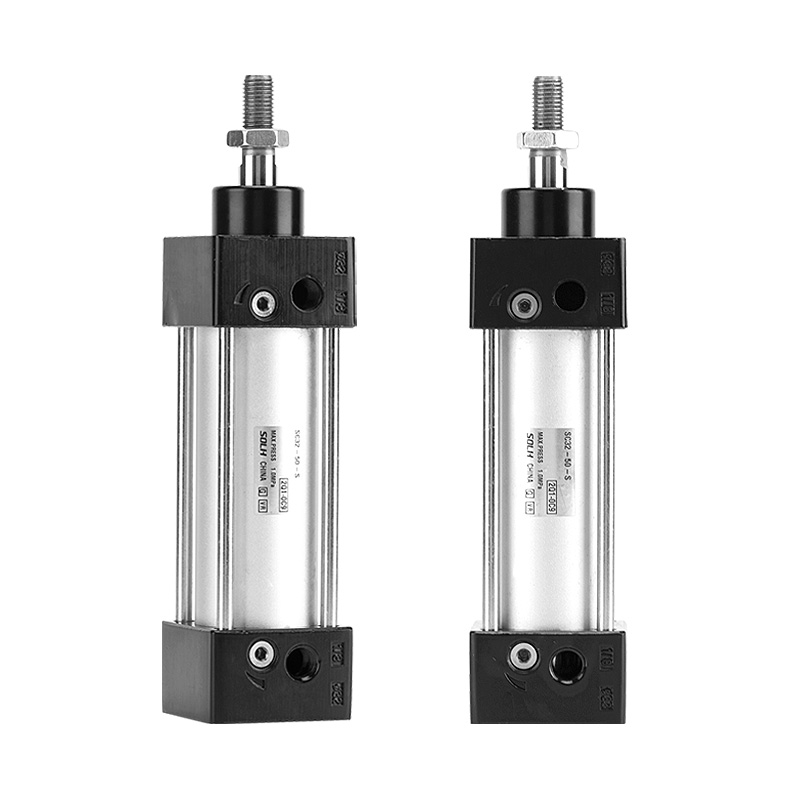

Стандарден воздушен цилиндар од серијата SC (тип со двојно дејство)

Марка: SOLH од Richge Technology

Преглед на производот

     Стандарден цилиндар со шипки од серијата SOLH SC, основниот модел е тип со единечна прачка со двојно дејство. Четири шипки се заклучуваат предните и задните капачиња за цврста структура, комплетни додатоци за монтирање, широк опсег на удари. Широко се користи за туркање, ракување со материјали и позиционирање во линиите за автоматизација, што е најпопуларниот економичен стандард пневматски цилиндар.

Основна структура и карактеристики на дизајнот

     -- Структура: Четири шипки за врзување ги поврзуваат алуминиумските барел и завршните капачиња, висока цврстина, против удари, стабилно долгорочно работење.

     -- Дејствувачки тип: Единечна прачка со двојно дејство, двонасочна излезна сила.

     -- Материјал: Цврсто анодизирано алуминиумско буре, двонасочна клипна заптивка; тврдо хромирана челична клипна шипка 45#.

     -- Перница: Прилагодливо воздушно перниче на двата краја за да се намали ударот и бучавата при работа.

     -- Инсталација на сензор: Сензорски жлебови на областа за врзување на шипката за магнетни прекинувачи CMSG/DMSG/EMSG за откривање на положбата на клипот.

     -- Предност: Пократка должина на каросеријата под иста големина на отворот во споредба со цилиндарот на профилот ISO15552, конкурентна цена.

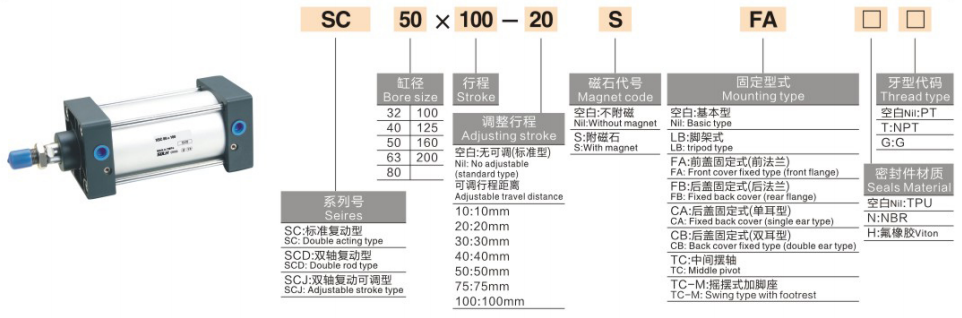

Целосно правило за кодирање на моделот

   1. Модел Пример:SC50×100-S

   2. Изводни модели

     -- SCD: Двојна прачка со двојно дејство, анти-торзија

     -- SCJ: Двојна прачка со прилагодлив удар

     -- SCF: Интегриран цилиндар со електромагнетниот вентил

     -- SCL: Цилиндар со можност за заклучување, задржување на товарот кога воздухот е исклучен

   3. Примери за стандарден редослед

     -- SC63×150-S: Bore63, stroke150, вграден магнет, основен тип

     -- SCJ40×200-S: Bore40, stroke200, прилагодлив удар, со магнет

Основни технички спецификации

Теоретски потисок @0,5MPa (единечна прачка, единица: N, безбедносен фактор ≥2)

Видови и додатоци за монтирање

   1. Опции за монтирање

     --  Основен тип, прирабница FA/FB, клус CA/CB, носач за стапало LB, потпора TC/TCM1.

   2. Изборни додатоци

     -- Пловечки спој, око на шипката, I/Y/U/F конектор, CMSG/DMSG/EMSG магнетни прекинувачи.

Водич за брз избор во 3 чекори

   1. Избор на отвори: Пресметајте го потребниот потисок врз основа на оптоварување, резерва ≥50% безбедносна маржа; надградба на големината за конзола / офсет оптоварување.

   2. Потврда за удар: Додадете безбедносна маржа од 10~20 mm при ефективно патување; максимален стандарден удар 1000 mm.

   3. Поклопување на конфигурацијата

     -- Повратни информации за позицијата: Изберете -S магнет модел и поклопете ги магнетните прекинувачи;

     -- Монтажа: Изберете прирабница /нога/клетка според распоредот на машината;

     -- Специјална функција: SCD за двојна прачка, SCJ за прилагодлив удар, SCL за заклучување на товарот.

Резиме на една реченица

     Економичен стандарден цилиндар од серијата SOLH SC со прилагодливо воздушно перниче и изобилни опции за монтирање, идеален ефтин линеарен погон за општа автоматизација на задачи за туркање, пренесување и позиционирање.
