Стандарден цилиндар со профил без вратоврска серија ISO15552

Марка: SOLH од Richge Technology

Преглед на производот

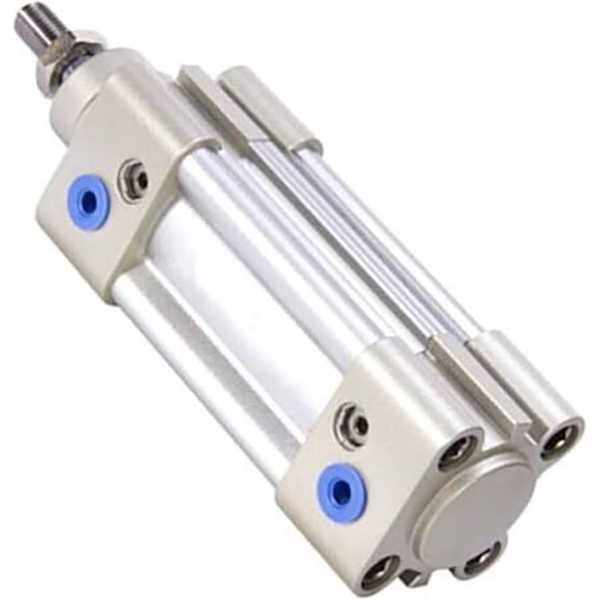

     Цилиндарот со двојно дејство од серијата SOLH SAI е во согласност со меѓународниот стандард ISO 15552 (оригинал ISO6431) / VDMA 24562. Исти димензии на монтирање како сериите SI, SE и FESTO DNC за директна размена. Одликувајќи се со високи перформанси, стабилни перформанси и долг работен век, тој е најшироко користен цилиндар со стандарден ISO од среден степен за опрема за автоматизација.

Основна структура и карактеристики на дизајнот

   1. Стандардна усогласеност: ISO15552 / VDMA24562, целосно заменливи димензии и додатоци за монтирање.

   2. Структура: интегрирано барел од квадрат алуминиумски профил во форма на М без изложени шипки, висока цврстина и антикорозивна. Двострани жлебови за сензори за магнетни прекинувачи CMSE / DMSE / CS1.

   3. Операциски варијанти

     -- ВРИ: Стандарден модел со единечна прачка со двојно дејство

     -- РЕЧЕ: Двојна прачка со двојно дејство, одличен капацитет против торзија

     -- SAIJ: Двојна прачка со прилагодлив удар

     -- ПЛО: Цилиндар што може да се заклучува, задржување на товарот кога се губи доводот на воздух

     -- SAIF: Интегриран цилиндар со електромагнетниот вентил

     -- Наставка -S: Вграден магнетски прстен за сензор за позиција (без -S = не-магнет)

   4. Систем на перничиња: Стандардна воздушна перница со двоен крај + еластична тампон PPV, ефикасно го намалува ударот и бучавата при голема брзина и тежок товар.

   5. Заптивање: Двојна еднонасочна компензациона заптивка од типот Y со жлеб за складирање на масло, низок притисок при стартување (0,1MPa), работа без масло. Цврста хромирана челична клипна шипка од 45#, отпорна на абење и отпорна на 'рѓа.

Целосно правило за кодирање на моделот

  1. Модел Пример:SAI50×150-S-FA

   2. Примери за стандарден редослед

     -- SAI63×200-S: Bore63, stroke200, вграден магнет, основен тип

     -- SAID40×100-FB: отвор 40, удар 100, двојна шипка, држач за задна прирабница

     -- SAIL80×300-S-LB: Bore80, stroke300, тип што се заклучува, монтажа на нога

Основни технички спецификации

Теоретска сила на потисок и влечење @0,6MPa (единечна шипка, единица: N, безбедносен фактор ≥2)

Видови на монтирање и модели на изведени

   1. Опции за монтирање

     -- Основен тип, држач за стапало LB, прирабница FA/FB, клус CA/CB, потпора TC/TCM. Изборни додатоци: Пловечки спој, око на прачка, I/Y/U/F конектор.

   2. Главна изводна серија

     -- РЕЧЕ: Двојна прачка со двојно дејство

     -- SAIJ: Двојна прачка со прилагодлив удар

     -- ЕЛДА: Цилиндар со можност за заклучување за држење во средна положба

     -- SAIF: Интегриран цилиндар со електромагнетниот вентил

Водич за брз избор во 3 чекори

   1. Избор на отвори: Пресметајте го потребниот потисок според оптоварувањето, резерва ≥50% безбедносна маржа; надградете 1~2 големини под офсет оптоварување/оптоварување со конзола.

   2. Потврда за мозочен удар: Додадете безбедносна маргина од 20~50mm на ефективно патување; максимален стандарден удар 1000 mm, прилагоден до 2000 mm.

   3.Соклопување на конфигурацијата

     -- Повратни информации за позицијата: Изберете -S магнет модел, поклопете ги магнетните прекинувачи CMSE/DMSE;

     -- Монтирање: LB нож за хоризонтално големо оптоварување; FA прирабница претпочитана за вертикална инсталација;

     -- Специјална функција: Изберете SAID за двојна шипка, SAIJ за прилагодлив удар, плови за заклучување на положбата, SAIF за компактен распоред.

Резиме на една реченица

     Профилниот цилиндар без шипки SOLH SAI ISO15552 може директно да ги замени сериите FESTO DNC, SE и SI, опремен со прилагодлив PPV бафер и богати варијанти, рентабилен општ линеарен погон за автоматизација на извоз, пакување и опрема за машински алати.
