Серија SE ISO15552 Стандарден квадратен цилиндар без вратоврска

Марка: SOLH од Richge Technology | Каталог за извоз

Преглед на производот

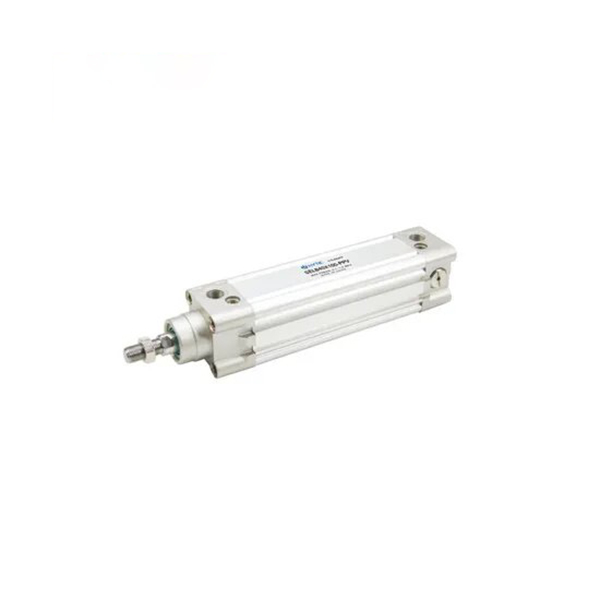

     Квадратен стандарден цилиндар без шипки од серијата SOLH SE е во согласност со меѓународниот стандард ISO 15552 / VDMA 24562. Прифатете интегрирано квадратно алуминиумско буре со прилагодливо воздушно перниче со двоен крај и жлебови за монтирање на сензорот од 3 страни. Погоден за општа автоматизација, долг удар, високофреквентно возење велосипед и апликации со средно тешко оптоварување. Директна механичка размена со сериите SMC CP96S и FESTO DNC.

Основна структура и карактеристики на дизајнот

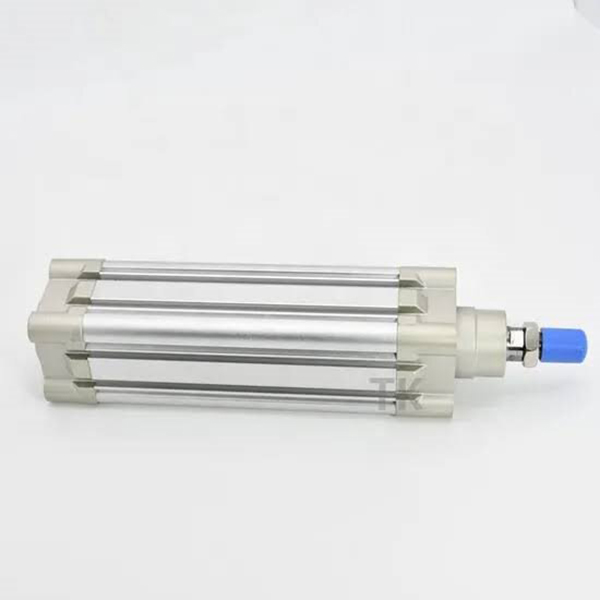

   1. Структура: интегрирано квадратно алуминиумско буре без шипки за врзување, усогласено со предни и задни капачиња, прилагодливо воздушно перниче на двата краја, висока цврстина и компактен распоред.

   2. Материјал: Цврсто анодизирано алуминиумско барел, леани крајни капачиња со висока цврстина, тврда хромирана челична клипна шипка од 45#, лесна и отпорна на абење.

   3. Операциски варијанти

     -- SE: Стандарден модел со единечна прачка со двојно дејство

     -- SED: Двојна шипка со двојно дејство за анти-торзија

     -- SEJ: Двојна прачка со прилагодлив удар

     -- BSE: Цилиндар со можност за заклучување за држење во средна положба

     -- Суфикс -S: Вграден магнетен прстен за магнетен прекинувач (без -S = без магнет)

   4. Запечатување: NBR+PA композитно двојно заптивање од типот Y со компензација за складирање на масло, низок притисок при стартување и долг работен век.

   5. Перница: Независно прилагодливо воздушно перниче на двата краја за да го апсорбира ударот, да ги намали вибрациите и бучавата.

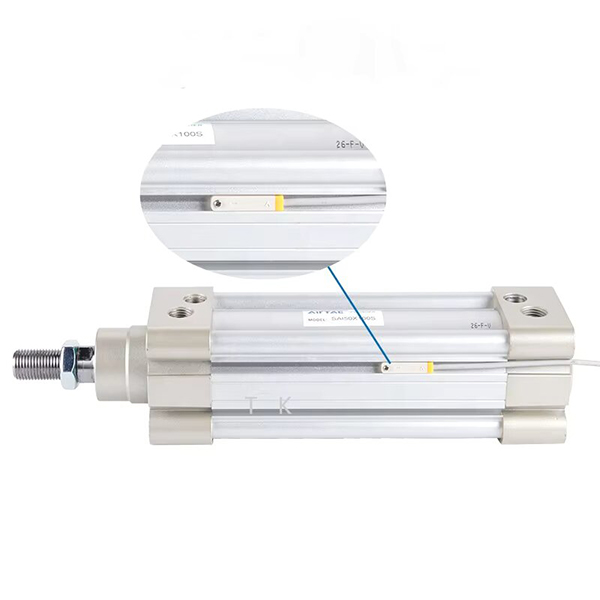

   6. Распоред на сензорот: Тространи жлебови за монтирање (горе / лево / десно) за магнетни прекинувачи CMSE / DMSE, флексибилен агол на инсталација.

   7. Заменливост: стандардна димензија ISO15552, директна замена за SMC CP96S и FESTO DNC.

Целосно правило за кодирање на моделот

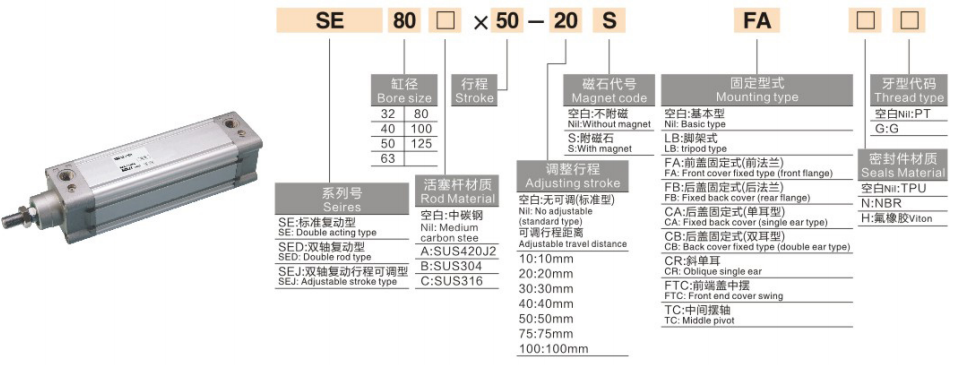

   1. Модел Пример:SE50-200-S-FA

   2. Примери за стандарден редослед

     -- SE63-150-S-LB: Bore63, stroke150, вграден магнет, монтажа на нога

     -- SED40-100-FB: Bore40, stroke100, двојна прачка, монтирање на задна прирабница

     -- BSE80-300-S: Bore80, stroke300, тип што се заклучува со вграден магнет

Основни технички спецификации

Теоретска сила на потисок и влечење @0,5MPa (единечна шипка, единица: N)

   1. Двојно дејствување SE единечна прачка

Видови на монтирање и модели на изведени

   1. Опции за монтирање

     -- Основен тип: Директна монтажа преку отворите на завршните капачиња

     -- LB Нога за стапало: Претпочитано за хоризонтално средно тешко оптоварување

     -- FA/FB Прирабница: Предна/задна прирабница за вертикална инсталација на тела

     -- CA/CB Clevis: единечна/двојна клупа за движење со шарки

   2. Главна изводна серија

     -- SE / SED / SEJ: Единечна прачка, двојна шипка, прилагодлива двојна шипка

     -- BSE: Цилиндар што може да се заклучува за произволно застанување во средна положба

     -- Прилагодена верзија на висока температура: Специјална заптивка за -20~+150℃

Водич за брз избор во 3 чекори

   1. Избор на отвори: Пресметајте ја потребната потисна сила, резерва ≥50% безбедносна маржа; дадете приоритет на SE за тежок товар и долг удар.

   2. Потврда за удар: Додадете 10~20mm безбедносна маржа; стандарден максимален удар 1000 mm, приспособен до 1800 mm.

   3. Поклопување на конфигурацијата

     -- Повратни информации за позицијата: Изберете модел на магнет SE-S, поклопете ги магнетните прекинувачи CMSE/DMSE;

     -- Монтажа: LB носач за хоризонтално оптоварување, FA прирабница за вертикална инсталација;

     -- Услов за средно заклучување: Изберете цилиндар што може да се заклучува од BSE.

Резиме на една реченица
