Рачен вентил со копче VHK Series 2/2 & 3/2 | Ротационен вентил со прсти Компатибилен со серијата SMC VHK

Марка: SOLH од Richge Technology | Целосна заменлива замена за оригиналната серија SMC VHK

1. Преглед на производот

     Серијата SOLH VHK е рачен прекинувачки вентил од типот на мини копче поделен наVHK2 2/2 начин иVHK3 3/2 начин типови. Усвојува дизајн на ротирачко копче за 90° за да се реализира контролата на вклучување-исклучување на пневматското коло. Моделот 3/2 се карактеризира со вградена скриена структура на издувните гасови која автоматски го ослободува преостанатиот притисок од портата А кога е затворена, без потреба од надворешен R издувен отвор. Дизајниран за директна инсталација на цевковод без дополнителна монтажа на основата, тој служи како идеален рачен прекинувач за пневматски разгранувачки цевки, сигурносен вентил за ослободување на притисокот пред електромагнетните вентили и контрола на вклучување-исклучување на вакуумското коло. Целосната серија е целосно димензионално и функционално компатибилна со оригиналните серии SMC VHK за директна заменлива замена.

  1.1 Идентификација на јадрото и логика на работење

     • Обележување боја на рачката: Сиво копче за VHK2 двонасочен тип; Сино копче за VHK3 3-насочен тип, постигнувајќи визуелна брза идентификација

     • Switch Logic: обратно од стрелките на часовникот ротација 90° за отворање на вентилот; Ротација во насока на стрелките на часовникот 90° за затворање на вентилот, со јасна ознака за статусот на покажувачот на копчето

     • Заптивна структура: Дизајнот за заптивање на вентилот попет обезбедува одлични херметички перформанси со ултра ниско микро истекување. Ултралесниот работен вртежен момент (0,04~0,14N·m) овозможува лесно ротирање и префрлување на прстите

2. Правила за кодирање на модел и спецификација на интерфејс

     Логика за кодирање: VHK[2/3][A]-[Спецификација на предната порта]-[Спецификација на задната порта]

  2.1 Дефиниција на модел

     • VHK2: Тип на единечно исклучување 2/2 насоки

     • VHK3: Исклучување од 3/2 насоки + тип на резидуално ослободување на притисокот

     • Наставка: Нова надградена структура на копче против паѓање (подобрена верзија); Нема A за стандардна стара верзија

     • R Суфикс: Огноотпорно тело на вентил

  2.2 Дефиниција на код за тип на пристаниште

     • F код: Приклучок за притискање за поврзување со најлонско црево од PU

     • S код: Надворешна порта за навој за поврзување на навоен цевковод

  2.3 Примери за апликација за модел:

     • VHK3A-08F-02S: 3/2 начин надграден вентил со копче против паѓање, P порта φ8 притискање, порта A G1/4 надворешен навој

     • VHK2-06F-06F: Стандарден вентил 2/2 насоки, со две приклучни φ6 притисни директно тип

  2.4 Список со спецификации за комплетен интерфејс од целосна серија

3. Основни технички параметри

4. Основна функционална разлика (Водич за избор на клучеви)

 4.1 VHK2 2/2 начин (сиво копче)

     • Отворена држава: P⇋A целосно спроведен за стабилно снабдување со воздух

     • Затворена држава: портите P и A целосно отсечени без функција за издувни гасови

     • Основна апликација: Чиста контрола на вклучување-исклучување на цевководот, широко употребувана за држење на вакуумското коло и прекинувач за главниот извор на воздух

  4.2 VHK3 3/2 насоки (сино копче)

     • Отворена држава: P→ Спроводливост на доводот на воздух за нормална работа на опремата

     • Затворена држава: P порта затворена, портата A автоматски го исцрпува преостанатиот притисок преку вградениот скриен канал

     • Основна предност: Празнење на преостанат гас со еден клуч по исклучувањето, елиминирање на опасностите од преостанатиот притисок и обезбедување безбедно расклопување на вентилот и одржување на опремата

5. Структурни основни предности

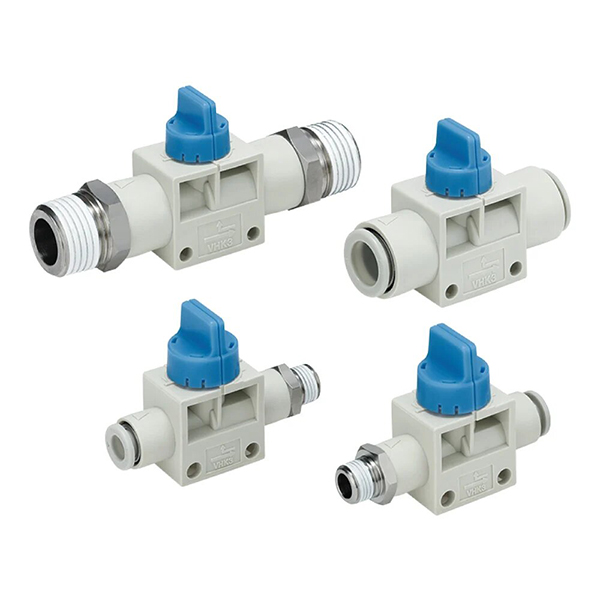

     • Четири универзални комбинации на цевководи: Поддржува F-F двојно притискање, S-S двоен надворешен навој, F-S P-push/A-thread, S-F P-thread/A-push режими за поврзување, целосно приспособливи на различни распореди на цевководи на лице место

     • Изборен фиксен држач: Опремен со држач за прицврстување за опционална фиксна инсталација на панел и кабинет, флексибилни методи на инсталација

     • Надградена VHK-A структура против паѓање: Оптимизиран дизајн против олабавување на копчето, ефикасно спречува паѓање на копчето за време на повторено работење со висока фреквенција, подобрување на стабилноста на сервисот

     • Мини компактна големина: Ултра мал дизајн на каросеријата, совршено погоден за жичани корита, тесни празнини во опремата и компактни микро пневматски кола

     • Одлични перформанси за запечатување: Структурата за прецизно заптивање со пупки постигнува ултра ниско микро истекување, обезбедувајќи долгорочна стабилна херметичка работа

6. Разлика за избор: VHK копче вентил наспроти HSV рачен лизгачки вентил

7. Типични сценарија за примена

     • Олеснување на притисокот на предниот безбедносен вентил на електромагнетниот вентил: Извор на воздух → VHK3 → електромагнетниот вентил. 3-насочниот вентил автоматски го испразнува преостанатиот притисок зад вентилот кога е затворен, со што се остварува безбедно расклопување и одржување на пневматските компоненти без ризик од притисок.

     • Контрола за вклучување-исклучување на вакуумското коло: Двонасочен вентил VHK2 инсталиран на вакуумскиот цевковод на вшмукувачката чаша, стабилно го отсекува притисокот на вакуумот по исклучувањето за да се одржи ефектот на задржување на вакуумот и да се избегне дефект на истекување на воздухот.

     • Прекинувач за гранка на микроцилиндрите за алати: Применета за локална рачна контрола на старт-стоп на извор на воздух со микро цилиндри, погодно за отстранување грешки на една опрема, одржување и независно префрлување на кола.

Резиме на една реченица

     Серијата SOLH VHK е мини рачен вентил за ротирачки прст од 90° целосно компатибилен со оригиналната VHK серија на SMC. Со двонасочно исклучување и 3-насочно намалување на преостанатиот притисок со двојни функции, разновидни комбинации на интерфејс на навој/притискање и ултра-лесна работа, тој е оптимален мини рачен вентил за прекинувач за пневматски кола, пилотска контрола и безбедносна заштита на вакуумскиот систем.
