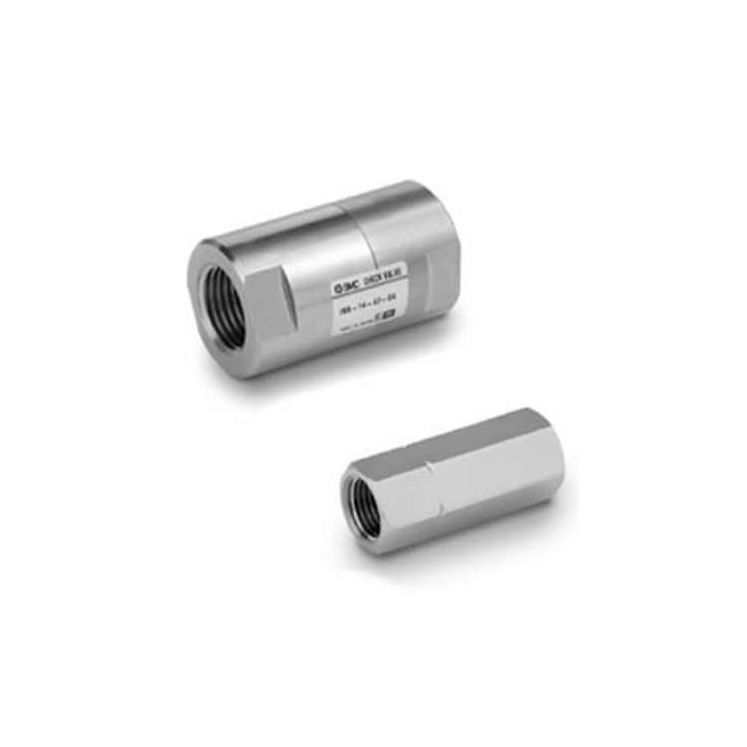

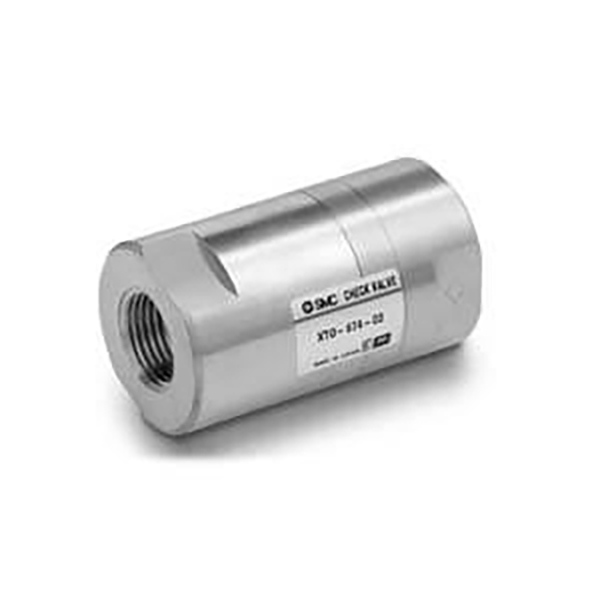

Проверен вентил за низок притисок на пукање од серијата XTO674 / INA14

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Сериите SOLH XTO674 и INA14 ја делат идентичната платформа на производи, со ултра низок притисок на пукање и двојна средна компатибилност за компримиран воздух и вода. Овие навојни вградени обратни вентили широко се применуваат за да се спречи обратен проток во вакуумските кола и општите пневматски системи, исто така погодни за цевководи за течност и вода со низок притисок. XTO674 се фокусира на работни услови на ниски температури, додека INA14 покрива стандардни и индустриски сценарија отпорни на корозија.

 Правило за класификација и именување на кодот на моделот

     -- XTO674: месинг тело, верзија отпорна на ниски температури (-30℃ минимална работна температура)

     -- INA14: Стандардна серија, опционално тело од месинг / SUS304 од нерѓосувачки челик, нормален температурен опсег (минимум -5℃)

     -- Дефиниција на наставката за големина на порта: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Споделени универзални технички спецификации

     -- Притисок на пукање: 0,01 MPa (0,1 бари), ултра низок праг идеален за кола со вакуум и низок притисок

     -- Максимален доказ притисок: 1,0 MPa

     -- Применливи медиуми: компримиран воздух, вода, неутрален инертен гас и неутрална течност

  1. Опсег на работна температура

     -- XTO674: -30℃ ~ +80℃ (криогенски отпорен)

     -- INA14: -5℃ ~ +80℃

  2. Изборни материјали за заптивки

     -- NBR (стандарден): за воздух и чиста вода, применлива температура -5 ~ 60℃

     -- FKM: Отпорен на масло и отпорен на високи температури, до 80℃

     -- CR: Отпорен на временски услови и отпорен на триење, опционален за серијата XTO674

  3. Опции за материјалот на телото на вентилот

     -- XTO674: Само тело од цврст месинг

     -- INA14: Месинг / SUS304 нерѓосувачки челик (сите клучни навлажнети делови од нерѓосувачки челик)

Табела за споредба на типични параметри на моделот

Основни предности на производот и опсег на апликација

 1. Ултра низок притисок на пукање од 0,01 MPa

     -- Стабилно отворање под -0,1MPa вакуумска состојба, ефикасно избегнувајте губење на вакуум и повратен проток на вшмукување чаша / генератор на вакуум.

  2. Двонасочно сигурно запечатување

     -- Непречено напредно течење, нула обратно истекување; ги штити вакуумските пумпи, електромагнетните вентили и цилиндрите од оштетување предизвикано од обратен наплив на притисок.

  3. Мини структура со навој со навој

     -- Директно инсталиран внатре во цевката без дополнителни држачи за монтирање, совршено одговара на компактен тесен простор за распоред на опремата.

 4. Универзален дизајн со двоен медиум воздух и вода

     -- Компатибилен и со суви пневматски кола и со цевководи за течна вода со низок притисок за да се намалат видовите на залихи на резервни делови.

 5. Комплетна компатибилност на вакуумскиот систем

     -- Погоден за опрема за тестирање на вакуум и пулсирачки јамки за циркулација на вакуум со негативен притисок.

Упатства за инсталација и избор на модел

  1.  Ознака за насоката на протокот: стрелката „→“ е испечатена на телото на вентилот за да се покаже средната насока на проток; обратната инсталација целосно ќе го блокира преминот на течноста.

  2. Усогласување на големината на пристаништето: Изберете Rc1/8" ~ Rc1/2" според дијаметарот на цевководот; Rc1/4" (наставка 02) е најчестата општа спецификација.

  3.  Правила за избор на медиуми и температура

     -- Работни услови на ниска температура / вакуум → Изберете серија XTO674

     --  Обичен воздух на собна температура и чиста вода → INA14 со NBR заптивка
     -- Медиуми што содржат масло или течност со висока температура → INA14 со FKM флуорна гумена заптивка

  3. Препорачан распоред на вакуум систем

     -- Инсталирајте го обратниот вентил помеѓу генераторот за вакум, филтерот и вшмукувачката чаша за да го блокирате повратниот проток на воздухот и да одржувате стабилен степен на вакуум при наизменична работа.

Предност на заменливост на SOLH

     XTO674 и INA14 споделуваат идентични вкупни димензии, големина на портата за навој и основни параметри за изведба. Двете серии може директно да се заменат на лице место без модификација на цевководот, обезбедувајќи супериорни перформанси во однос на увезените еквивалентни модели.

Резиме на една реченица

     SOLH XTO674 / INA14 Вграден навојен обратен вентил со ултра низок притисок на пукање од 0,01 MPa поддржува двојни медиуми за воздух и вода, опционално тело од месинг/нерѓосувачки челик и повеќе материјали за заптивање, обезбедувајќи сигурна заштита од повратен проток за вакуум, криогена, општи пневматски и индустриски цевки со течност со низок притисок.
