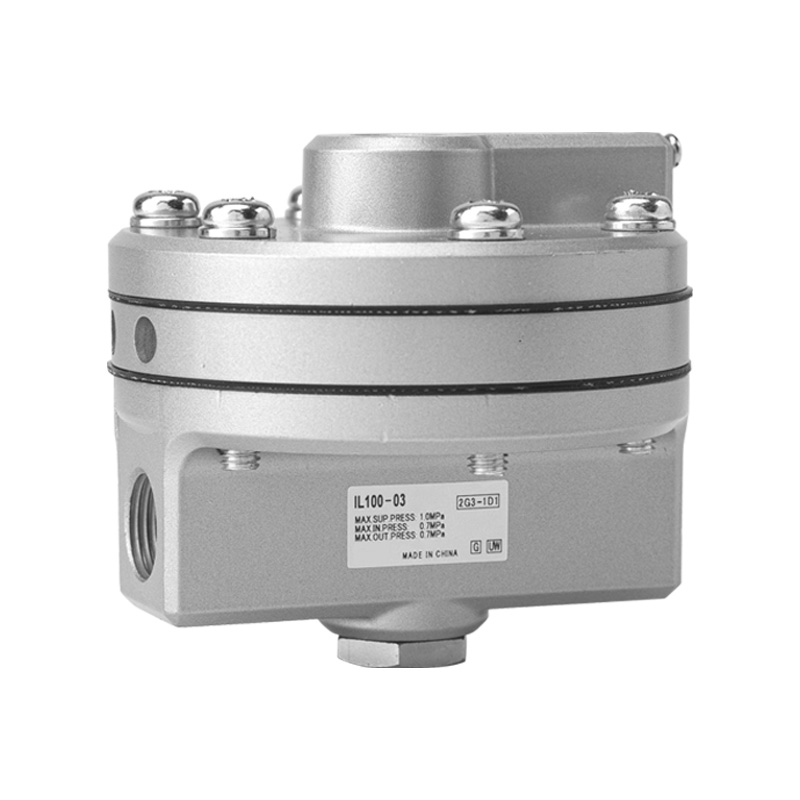

Прецизно реле за засилување на серијата IL100 1:1 (пневматски засилувач)

Марка: SOLH од Richge Technology

Позиционирање на производот

     Серијата IL100 е реле со прецизно засилување 1:1 целосно заменливо со оригиналните модели на SMC, познато и како засилувач на пневматски сигнал или засилувач на јачината на звукот. Неговата основна функција е да ги конвертира контролните сигнали за низок проток во излез на воздух со висок проток со еднаков притисок. Ефикасно ги решава проблемите со бавниот одговор предизвикани од долгите цевководи и пневматските актуатори со голем волумен, со извонредна прецизност, ултра голем капацитет на проток и ултра брза брзина на одговор.

 Основна функција и работен принцип

  1. Фундаментална дефиниција

       Пневматски сигнал и засилувач за јачина на звук со прецизно следење на притисокот 1:1 (излезниот притисок строго е еднаков на притисокот на влезниот сигнал).

  2. Логика на операцијата

     --SIG (сигнална порта): Го прима излезниот контролен притисок со низок проток од позиционери или регулатори на притисок

     --SUP (Supply Port): Поврзете се со главниот довод на компримиран воздух, максимален притисок на снабдување 1,0 MPa

     --OUT (Излезна порта): Испорачува воздух со висок проток при идентичен притисок за да придвижува големи активатори

     --EXH (Издувна порта): Брзо го исцрпува преостанатиот воздух кога притисокот на контролниот сигнал паѓа

 3. Основна вредност

     Одржувајте точен притисок на сигналот додека го засилувате излезниот проток, драстично забрзувајќи го движењето на активаторот.

Основни клучни карактеристики

   1. Ултра-висок проток и моментален одговор

     -- Максимален капацитет на проток: 6.000 L/min (ANR) под притисок на напојување од 0,7 MPa

     -- Коефициент на проток Cv = 1,1

     --Совршени за цевки на долги растојанија, цилиндри со големи отвори и големи актуатори на дијафрагмата

   2. Следење на притисок со висока прецизност 1:1

     --Грешка во линеарноста во рамките на ±1% целосна скала

     --Хистереза ​​≤ 1% целосна скала

     --Прецизна репликација на притисокот со нула пад на притисокот и без долгорочно повлекување

   3. Опции за нишки за повеќе пристаништа

     -- Големини на порти: 02 (Rc1/4), 03 (Rc3/8)

     --Стандардна нишка: Rc; опционален NPT (наставка N), G паралелна нишка (наставка F)

     --Четири наменски порти: SIG сигнал, SUP напојување, OUT излез, EXH издув

   4. Широка температура и специјални сопствени верзии

     --Стандарден модел: -5 ~ +60℃

     --Верзија со ниска температура L: -30 ~ +60℃

     --Висока температура Т верзија: -5 ~ +100℃

     --Верзија S без бакар: Компатибилен со производство на полупроводници и инертен гас со висока чистота

   5. Издржлива компактна структура

     --Главно тело: Алуминиумска легура со сребрена антикорозивна боја

     --Нето тежина: 0,56 кг

     --Два методи на монтирање: Директна инсталација со навој; изборен метален држач за монтирање (наставка B)

Целосна табела со технички спецификации

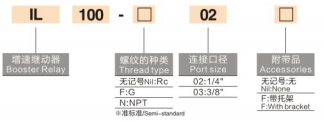

Објаснување на кодот на моделот (IL100-□-□-□-□)

   Пример: IL100-02-N-L-B

     --IL100: Код на основната серија

     --02 / 03: Големина на порта (1/4" / 3/8")

     --Наставка на нишка: N=NPT нишка; без суфикс=Rc; F=G конец

     --Наставка за специјална верзија: L=ниска температура; T=висока температура; S=без бакар

     --B: Опремен со држач за монтирање (без наставка = без држач)

   Заеднички стандардни модели

     --IL100-02: Rc1/4 порта, стандардна температура, без држач

     --IL100-03-B: порта Rc3/8, стандардна температура, со држач за монтирање

     --IL100-N03-L: NPT 3/8 конец, варијанта отпорна на ниски температури

Типични сценарија за примена

     --Вентили за контрола на процесот: пневматски регулациски вентили и актуатори на дијафрагмата, спарени со позиционери за зголемување на брзината на активирањето

     -- Воздушни цевководи за инструменти на долги растојанија: Елиминирајте го бавниот одговор предизвикан од долгите цевки помеѓу предавателите и актуаторите

     -- Пневматски цилиндри со голем волумен: Тешки механички актуатори за кревање, стегање и голем удар

     -- Јамки за позиционирање со висока прецизност: пневматски системи кои бараат точно следење на притисокот и брз одговор

     --Полупроводничка и гасна опрема со висока чистота: S варијанта без бакар за средини за чисти процеси

Резиме на една реченица

     Заменливото реле за засилување SOLH IL100 обезбедува прецизно следење на притисокот од 1:1, максимален 6000 L/min висок проток и ±1% висока линеарност со ултра брз одговор, специјално дизајниран да го елиминира бавното задоцнување на активирањето кај долгите цевководи и пневматските системи со голем волумен.
