Вентил за брз издувен гас од серијата ASV

Вентил за брз издувен гас од серијата ASV | Пневматски вентил за контрола на брзината 4-во-1 со голема брзина со пригушувач и монтирање со еден допир

Марка: SOLH од Richge Technology | Целосна компатибилна замена за оригиналната серија SMC ASV

1. Преглед на производот

     Серијата SOLH ASV е a4-во-1 интегриран пневматски контролен вентил со голема брзина што комбинира брза функција на издувните гасови, регулација на гаснење на издувните гасови, вграден придушувач и монтирање со еден допир. Различно од конвенционалните еднофункционални вентили за контрола на брзината, серијата ASV има двојна ефективна површина на проток, што овозможува брзо продолжување на цилиндарот и прилагодливо тивко повлекување. Совршено ја решава противречноста помеѓу дејството на цилиндарот со голема брзина и стабилното регулирање на брзината, служејќи како јадро префериран вентил за сценарија за пневматска автоматизација со висока фреквенција, голема брзина и низок шум, целосно заменлив со оригиналната серија SMC ASV.

2. Основен работен принцип и функции

     • Внесен удар (IN → OUT / Продолжување на цилиндарот): Внатрешниот обратен вентил целосно се отвора со нулта отпорност на проток, со што се реализира директно довод на воздух со голем проток. Во голема мера ја подобрува брзината на продолжување на цилиндерот и ги исполнува барањата за брзо дејство со голема брзина.

     • Мозочен удар на издувните гасови (ИЗЛЕЗ → ИЗВОД / Повлекување на цилиндарот): обратниот вентил се затвора автоматски. Издувниот воздух минува низ прецизното гаснење на иглата на вентилот за постојано прилагодување на брзината, додека вградениот придушувач го елиминира шумот од издувните гасови. Постигнува прилагодлива брзина на повлекување и тивко работење.

     • Супериорни перформанси со висок проток: Ефективната пресечна површина на проток е околу2 пати повеќе од обичните вентили за контрола на брзината од серијата AS, обезбедувајќи моќна поддршка за проток за движење на цилиндрите со голема брзина и циклично работење со висока фреквенција.

3. Правила за кодирање на модел и дефиниција на параметри

  Пример за типичен модел: ASV310F-01-06A

     • ASV: Сериска шифра за брз вентил за издувни гасови 4-во-1 со придушувач и монтирање со еден допир

     • Код за големина (120/220/310/410/510): Соодветно на спецификациите на портата M3/M5/G1/8/G1/4/G3/8

     • F: Опремен со брз конектор со еден допир за брза инсталација на цевки

     • Код на темата (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Код на надворешен дијаметар на цевката: Прилагодлив на φ4/φ6/φ8/φ10/φ12 пневматски цевки

     • Дефиниција на наставката: A=Рачно тркало со притискање;S=заптивната смеса со претходно обложена нишка;N=позлата без електроника

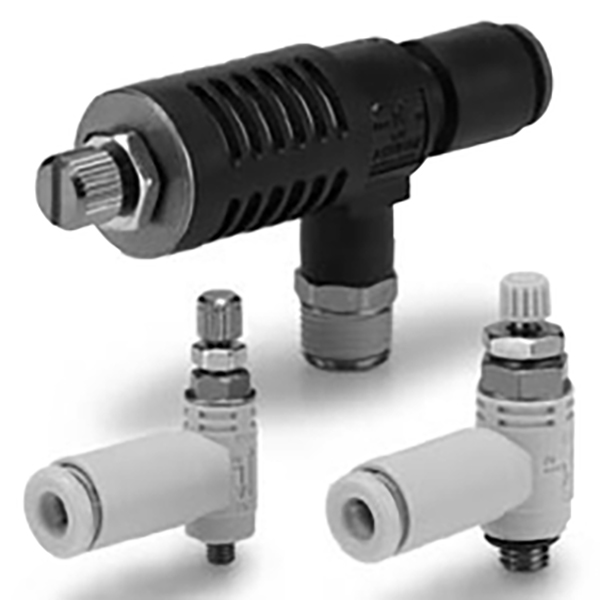

4. Два структурни типа и карактеристики на примена

 4.1 Тип на лакт (ASV120F / ASV220F)

     • Структура на управувачот со колена од 90°, ист изглед како вентилот за контрола на брзината на лактот од серијата AS, компактен и заштедува простор.

     • Дизајн на асиметричен интерфејс: едната страна M3/M5 приклучок за навој, другата страна приклучок за брзо прицврстување со еден допир.

     • Идеален за минијатурни и мали цилиндри и сценарија за распоред на опрема со тесен простор.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Структура со три приклучоци директно: IN влезот за воздух со навој, OUT брзо прицврстен излез за воздух, EXH вградена тивка порта за издувни гасови.

     • Поголема ефективна површина на проток и помал отпор на проток, што ја максимизира работната брзина на цилиндарот.

     • Преферирана структура за стандардни, средни и големи цилиндри со голема брзина.

5. Табела со стандардни спецификации на целосна серија

6. Основни технички параметри и конфигурација на материјалот

7. Разлика во изборот: ASV наспроти обичниот AS сериски контролен вентил за брзина

8. Професионални упатства за инсталација и работа

     • Насочена инсталација: Инсталирајте строго според ознаката со стрелка на телото на вентилот. Поврзете гоВО порта на електромагнетниот вентил и наOUT порта до цилиндерот за да се избегне обратна инсталација што предизвикува ненормално регулирање на брзината.

     • Брзо поврзување со цевки: Исечете ја пневматската цевка рамно и вметнете ја целосно во фитингот со еден допир додека не се слушне звукот „клик“, потврдувајќи ја цврстата и херметичка врска.

     • Операција за заклучување со отпорност на вибрации: Завртете го рачното тркало за да го прилагодите протокот на издувните гасови и брзината на цилиндерот.Притиснете го рачното тркало за да се заклучи и спречување на брзината предизвикана од вибрации на опремата;повлечете го рачното тркало за да се отклучи за секундарно прилагодување.

Резиме на една реченица

     Серијата SOLH ASV е професионален пневматски контролен вентил со голема брзина 4-во-1 кој интегрира брз издув, гаснење на издувните гасови, тивко намалување на бучавата и монтирање со еден допир. Со двојна површина на проток, структура против вибрации со притискање и огноотпорен издржлив материјал, совршено ги задоволува барањата за работа со голема брзина, висока фреквенција и тивко на пневматските цилиндри, што е оптимална замена за надградба за обичните вентили за контрола на брзината од серијата AS.
