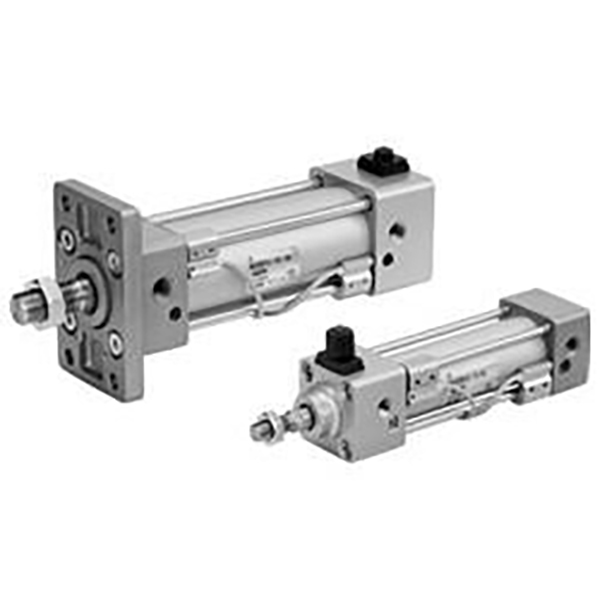

Стандарден цилиндар со лесни шипки од серијата MBB

Марка: SOLH од Richge Technology

Преглед на производот

     Лесен стандарден цилиндар за врзување на серијата SOLH MBB (серија MB-Z), надграден наследник на традиционалната серија MB со намалување на тежината за 10%. Опремен со квадратни завршни капачиња, прилагодливи воздушни перничиња со двоен крај и изобилство опции за монтирање. Широко се користи во опрема за општа автоматизација со средна брзина, висока фреквенција и услови на средно оптоварување. Димензиите на инсталацијата се во согласност со стандардот ISO 15552, може да се заменат со цилиндрите за врзувачки шипки од конкурентна марка.

Основна структура и карактеристики

   1. Структура: Тркалезна алуминиумска буре, внатрешни шипки за врзување, квадратни завршни капачиња, прилагодлива воздушна перница на двата краја, висока структурна цврстина.

   2. Материјал: Цврсто анодизирано алуминиумско буре, капачиња од лиени краеви со висока цврстина, тврда хромирана клипна шипка, високо затегнувачки шипки за врзување, отпорни на абење и долг работен век.

   3. Операциски варијанти

     -- MBB: Единечна прачка со двојно дејство (без вграден магнет)

     -- MDBB: Единечна прачка со двојно дејство (вграден магнетен прстен за автоматско префрлување)

     -- MBW/MDBW: двојна прачка со двојно дејство, одлични перформанси против торзија

   4. Перница: Независно прилагодлива воздушна перница на двата краја, ефикасно го намалува ударот на терминалот, вибрациите и бучавата.

   5. Инсталација на сензор: Претходно обработени жлебови за магнетни автоматски прекинувачи M9B/A93/M9BW за откривање на положбата на клипот.

   6. Лесна надградба: оптимизирана геометрија на крајното капаче, 10% полесна од стариот модел MB, полесно склопување и транспорт.

   7. Стандардна компатибилност: ISO 15552 стандард за монтирање, директна заменливост меѓу брендовите.

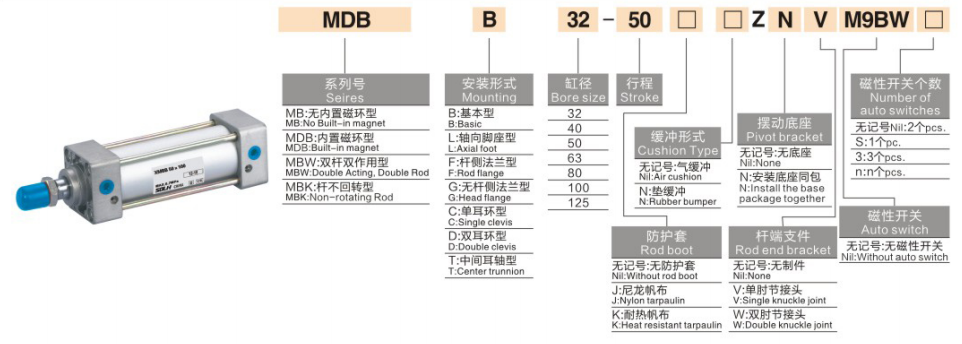

Целосно правило за кодирање на моделот

   1. Модел Пример:MDBB40-100Z-M9BW

   2. Примери за стандарден редослед

     -- MBB50-200Z: Bore50, stroke200, лесен основен модел без магнет

     -- MDBB63-150Z-LB: Bore63, stroke150, вграден магнет, монтажа на нога

     -- MDBB80-300Z-FA: Bore80, stroke300, монтажа на странична прирабница на прачка

Основни технички спецификации

Теоретска сила на потисок и влечење @0,5MPa (единечна шипка, единица: N)

 1. Двојно дејствување MBB / MDBB

Видови на монтирање и модели на изведени

   1. Опции за монтирање

     -- B Основен тип: Директна инсталација преку завршна капа низ дупки

     -- LB Foot Mount: Стабилна хоризонтална инсталација за тежок товар

     -- FA/FB Прирабница: Прирабница од страна на прачка/страна од глава за вертикална монтажа

     -- C/D Clevis: Единечна/двојна клиза за движење со шарки

     -- Т

   2. Главна изводна серија

     -- MBB/MDBB/MBW: Стандардна единечна прачка без магнет/магнет и цилиндар со двојна прачка

     -- MBK/MDBK: Цилиндар со неротирачки шипки за да се спречи извртување на клипната шипка

     -- -XB6 Висока температура Тип: Работен опсег -20~+150℃

     -- -Клипната шипка од нерѓосувачки челик XC6: за благ корозивен и влажен амбиент

Водич за брз избор во 3 чекори

   1. Избор на отвори: Пресметајте го потребниот потисок од вистинското оптоварување, резерва ≥50% безбедносна маржа. Дајте приоритет на MBB за општа автоматизација со средна брзина со средно оптоварување.

   2. Потврда за удар: Додајте безбедносна маржа од 10~20 mm на ефективно патување. Максимален стандарден удар 1000 mm, приспособен до 1500 mm.

   3. Поклопување на конфигурацијата

     -- Откривање позиција: Изберете модел со вграден магнет MDBB, поклопете ги автоматските прекинувачи M9B/A93.

     -- Монтирање: LB нож за хоризонтално големо оптоварување; FA прирабница се претпочита за вертикална инсталација.

     -- Посебни услови: Изберете -XB6 за висока температура, -XC6 нерѓосувачка прачка за корозивна средина.

Резиме на една реченица

     Лесниот стандарден цилиндар за врзување SOLH MBB е усогласен со ISO15552, опремен со прилагодливо воздушно перниче и повеќе методи на монтирање, идеален линеарен погон за општа намена за производни линии за автоматизација со средно оптоварување и висока фреквенција.
