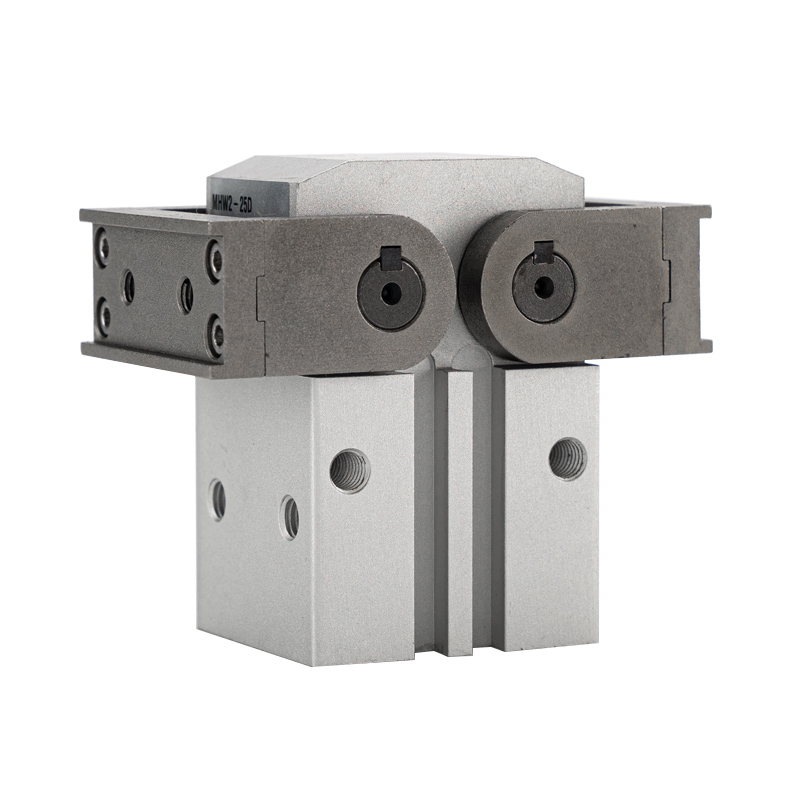

Серија MHW2 пневматски држач за нишалка од 180° со багажник и завртки

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH MHW2 е држач за нишање со 2 вилица со држач со држач и шип со вкупен агол на отворање од 180°. Основни јаки страни: прецизно синхроно движење на менувачот, ултра-широк агол на замавнување од 180°, контури за заштеда на простор, слотови за монтирање на сензорот со четири страни и издржлива конструкција отпорна на прашина. Широко усвоен за превртување, товарење/растоварување на работните парчиња, станици за фаќање делови со големи димензии и затворен простор, и станува главен избор за апликации за фаќање со нишање со голем агол.

Основна структура и карактеристики на дизајнот

     -- Принцип на работа: цилиндерот ја турка решетката до погонскиот пинион за синхрона ротација; две вилици се нишаат симетрично. Спојувањето на запчаниците обезбедува одлична синхронизација, еднаква сила на стегање без отстапување на поместување.

     -- Карактеристика за нишање: Секоја вилица се ротира до 90°, вкупниот билатерален отвор 180°. Целосно отворените челусти стојат нормално на телото на цилиндерот, зафаќајќи минимален простор за проекција, идеални за ракување со материјали што бара механичко избегнување.

     -- Распоред на каросеријата: Квадратно тврдо анодизирано алуминиумско куќиште со вграден магнетен прстен. Четиристраните (горе/долу/лево/десно) жлебови на сензорот поддржуваат директно поставување на магнетните прекинувачи M9B / A93, неограничено распоредување на сензорите.

     -- Материјал и заштита: Цврст оксидациски цилиндар, вилици од легиран челик со висока цврстина и заптивна структура отпорна на прашина. Тесното растојание спречува навлегување на туѓи материи, стабилни перформанси при правливи услови на работилницата и продолжен работен век.

     -- Режим на работа: двојно дејство (D). Двонасочниот потисок на цилиндарот ја придвижува ротацијата на брзината напред/назад за да се реализира отворање и затворање на вилицата.

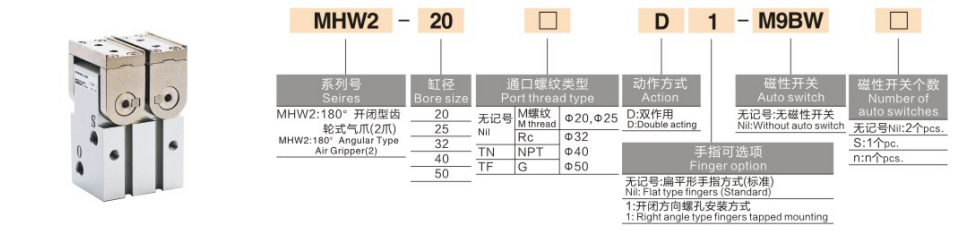

Целосно правило за кодирање на моделот

 1. Модел Пример:MHW2-32D-M9BW

  2. Референтни примери за стандардна нарачка

     -- MHW2-25D:Бор 25, основен модел со двојно дејство без магнетен прекинувач

     -- MHW2-40D-M9B: Отвор 40, со двојно дејство опремен со магнетен прекинувач M9B

Технички спецификации за универзално јадро (притисок на напојување 0,5 MPa)

Основни конкурентни предности

  1. Ултра широк агол на замавнување од 180° и одлично искористување на просторот

     -- Вилиците стојат вертикално на телото при целосно отворање, зафаќаат само проектиран простор на цилиндарот, погодни за тесни станици и процес кој бара избегнување на работното парче и движење на превртување.

  2. Синхронен менувач со висока прецизност

     -- Мрежестиот погон на багажник и шило, синхрона грешка ≤0,1°, избалансирано симетрично стегање, ефикасно го спречува лизгањето на обработуваното парче предизвикано од еднострана сила.

  3. 360° флексибилен распоред на сензорот

     -- Магнетните прекинувачи може да се монтираат на четири површини на телото за да се постигне следење на положбата во сите правци, удобна инсталација и пуштање во работа за која било ориентација на монтирање.

  4. Структура отпорна на прашина за суровата средина

     -- Оптимизирано запечатување и мал внатрешен процеп навлегување на прашина; механички работен век ≥5 милиони циклуси, стабилен за долгорочни автоматизирани производни линии со висок циклус.

 Форми за монтирање и типични индустриски апликации

  1. Опции за монтирање

     -- Аксијално хоризонтално монтирање: Хоризонтално стегање за товарење и растоварување на склопната линија

     -- Надолжно вертикално монтирање: Вертикално подигање за станиците за превртување на работните парчиња

     -- Странично странично монтирање: Странично стегање за тесен ограничен простор на опремата

  2. Типични сценарија за примена

     -- Електроника и домашни апарати: куќишта за фаќање и превртување, панели и компоненти со големи димензии

     -- Автомобилски делови: Транспорт на куќишта за светилки, внатрешни облоги и мали одлеаноци

     -- Логистика и пакување: Ракување со кутии, палети и материјали со буриња

     -- Автоматизација на машинско и вбризгување: бирање големи работни парчиња од машински алати и машини за обликување

Споредба на избор: нишалка за менувач MHW2 VS MHY2 замав за камера VS MHT2 преклопник

Водич за брз избор во 3 чекори

  1. Избор на отвори врз основа на масата на работното парче

     -- 20 ≤ 3kg;25 = 3~5kg;32 = 5~10kg;40 = 10~15kg;50 = 15~20kg. Резервирајте ≥30% безбедносна маржа на оптоварување.

  2. Проверка на аголот на замавнување

     -- Стандарден агол на замавнување со една вилица 90°, вкупно отворање 180°. Потврдете доволно растојание за да се приспособат на димензиите на работното парче и патувањето за избегнување.

  3. Поклопување на конфигурацијата

     -- Повратни информации за сигналот за позиционирање: Користете слотови за монтирање од четири страни со магнетни прекинувачи од серијата M9B за флексибилен распоред без оглед на ориентацијата за инсталација.

     -- Прашливо опкружување на работилницата: дадете приоритет на MHW2 поради супериорната структура за заптивање отпорна на прав.

Резиме на една реченица

     SOLH MHW2 пневматски држач за нишање на багажникот и пинјонот 180° го усвојува синхрониот менувач со запчаник со инсталација на четиристрани магнетни прекинувачи и запечатување отпорно на прашина, поддржувајќи превртување на работното парче со средно оптоварување и ракување со материјалот; идеален држач за нишање што заштедува простор за пакување, автомобилска и општа автоматизација на станици со ограничен простор.
