Пневматски држач за самозаклучување на серијата MHT2

Марка: SOLH од Richge Technology

Преглед на производот

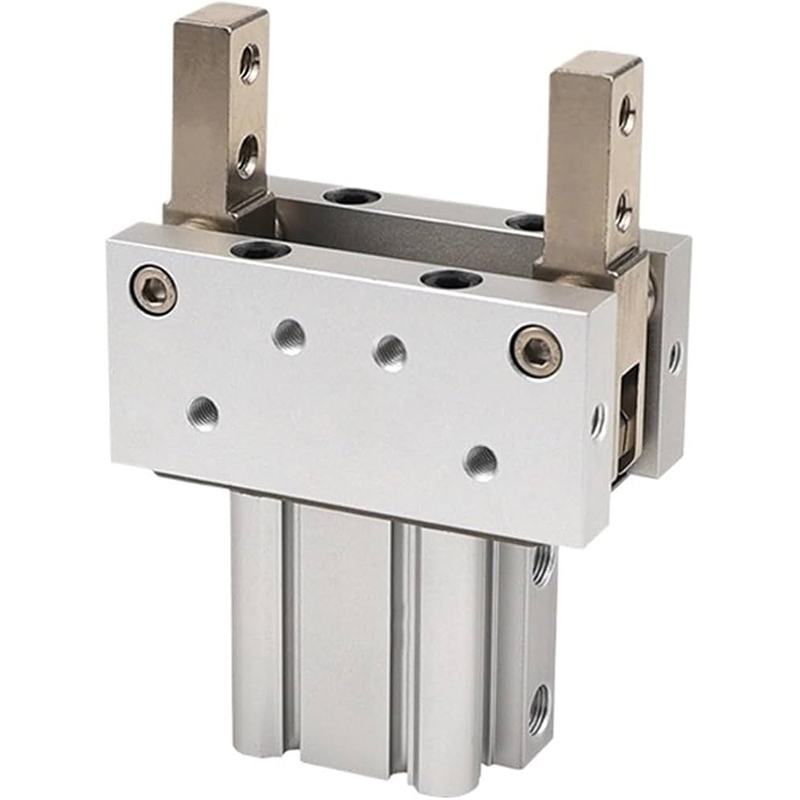

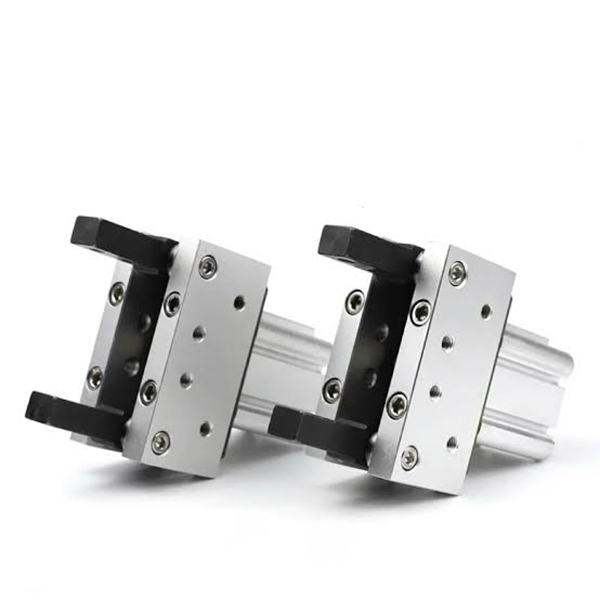

     Серијата SOLH MHT2 е аголна држач со 2-вилица со вртење со движечки зглоб. Извонредните карактеристики вклучуваат механизам за самозаклучување, способност за држење за исклучување, ултрависок вртежен момент за стегање и отвори за инсталација на четиристрани сензори со висока структурна цврстина.

     Оптимизиран за тешко стегање, транспорт и позиционирање на работните парчиња со строги безбедносни барања против паѓање; претпочитаниот фаќач за тешки товари за високоризични автоматизирани станици.

Основна структура и карактеристики на дизајнот

     -- Принцип на работа: притискање-влечење на цилиндерот во комбинација со механизам за засилување на силата за преклопување. Кога вилиците се затвораат, прекинувачот доаѓа до положбата на заклучување во мртва точка. Силата на стегање се засилува 3~5 пати, а ≥80% силата на стегање може да се одржува постојано при губење на воздушниот притисок / исклучување на воздухот за сигурно безбедно самозаклучување.

     -- Конструкција на каросеријата: Квадратно тврдо анодизирано алуминиумско куќиште со вграден магнетен прстен. Четири жлебови за монтирање (горе/долу/лево/десно) овозможуваат директно склопување на магнетни прекинувачи од серијата M9B / A93 без мртви агли за распоред на сензорот.

     -- Тип на операција: двојно дејство (стандардна верзија D / ажурирана лесна верзија на DZ). Вилиците се заклучуваат во затворена положба; потисок на цилиндарот ги ресетира вилиците за дејство на отворање.

     -- Спецификација на материјалот: Цилиндар од тврд оксидирачки алуминиум, вилици од легиран челик со висока цврстина, склоп за поврзување отпорен на абење. Висока цврстина, долг работен век и работа без масло без одржување.

     -- Флексибилно монтирање: Повеќекратните отвори за монтирање поддржуваат аксијална, надолжна и хоризонтална инсталација, погодна за распоред на компактна ограничена опрема.

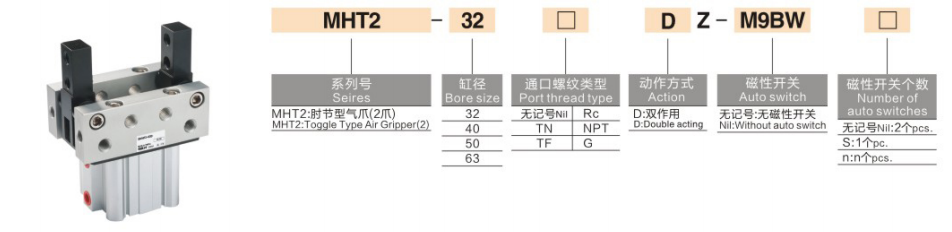

Целосно правило за кодирање на моделот

 1. Модел Пример:MHT2-50DZ-M9BW

  2. Референтни примери за стандардна нарачка

     -- MHT2-32D：Бор 32, стандарден основен модел со двојно дејство без прекинувач

     -- MHT2-63DZ-M9B：Бор 63, ажуриран лесен тип DZ, слотови за сензор со четири страни, опремен со магнетен прекинувач M9B

Технички спецификации за универзално јадро (притисок на напојување 0,5 MPa)

Основни конкурентни предности

  1. Моќни само-заклучувачки перформанси против паѓање

     -- Дизајнот за заклучување на мртвата точка на преклопување задржува ≥80% сила на стегање по прекинот на доводот на воздух или губењето на притисокот. Ефикасно елиминирајте го ризикот од паѓање на работното парче за високобезбедни автоматизирани производни линии.

  2. Ултра-висок вртежен момент за стегање за тешки задачи

     -- Максималниот вртежен момент достигнува 106 N·m за модел φ63, способен за фаќање тешки работни парчиња од 5~50 кг, што многу ги надминува паралелните држачи со еквивалентна големина на отворот.

  3. 360° флексибилен распоред на сензорот

     -- Нема интегрирана водилка на главното тело; магнетните прекинувачи може да се монтираат на четири површини за да се реализира откривање на позицијата во сите правци, совршени за тесни шуплини за инсталација.

  4. Висока ригидност и продолжен работен век

     -- Вилиците од легиран челик и врските отпорни на абење поддржуваат над 5 милиони стабилни циклуси, приспособени за континуирано работење со тешки товари со висока фреквенција.

Опции за монтирање и типични сценарија за апликација

  1. Форми за монтирање

     -- Аксијално монтирање: Хоризонтално туркање и влечење за пренос на материјалот од склопната линија

     -- Надолжна вертикална монтажа: станици за товарење/растовар нагоре и надолу

     -- Странично странично монтирање: Странично стегање за станици со ограничен простор

  2. Типични индустриски апликации

     -- Автомобилски компоненти: фатени куќишта на моторот, капаци на менувачот, глави на тркала

     -- Автоматизација на машински алати: Тешко лиење, фалсификувани делови и ракување со мувла

     -- Пренесување на логистика: Метални палети, кутии и транспорт на материјал од буре

     -- Безбедносни станици за позиционирање: надземни станици против паѓање, безбедносни прицврстувачки тела за опрема за пресување

Споредба на избор: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Водич за брз избор во 3 чекори

  1. Избор на отвори врз основа на масата на работното парче

     -- 32 ≤ 5kg;40 = 5~15kg;50 = 15~30kg;63 = 30~50kg. Резервирајте минимум 30% безбедносна маржа на оптоварување.

  2. Проверка на аголот на замавнување

     -- Максимален агол на отворање: MHT2-32 до 28°, MHT2-63 ограничен на 23°. Потврдете доволно растојание за целната димензија на работното парче.

  3. Поклопување на конфигурацијата

     -- Барање за повратна информација за позицијата: изберете лесна верзија DZ + магнетен прекинувач M9B за монтирање на сензорот од четири страни

     -- Високо безбедносно ракување преку глава: дадете приоритет на MHT2 за неговата единствена функција за самозаклучување за исклучување

Резиме на една реченица

     SOLH MHT2 самозаклучувачка пневматска држач за преклопување ја прифаќа структурата за засилување на силата на спојување во мртва точка со можност за прицврстување против паѓање, монтажа на четиристрани магнетни прекинувачи и висока легура цврстина, достапна во варијанти D/DZ, идеална тешка безбедносна држач за автомобилски делови, леење и автоматско оптоварување на алати за работа со тешки делови.
