Мини цилиндар од нерѓосувачки челик од серијата CJ2K｜ Тип на прачка што не се ротира

Марка: SOLH од Richge Technology

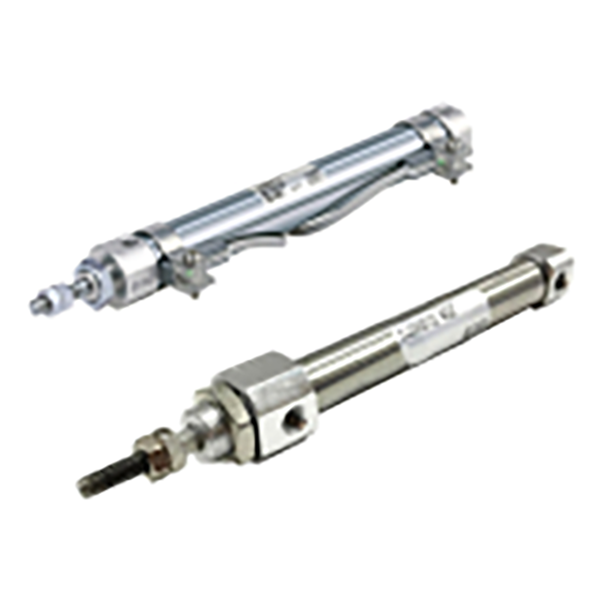

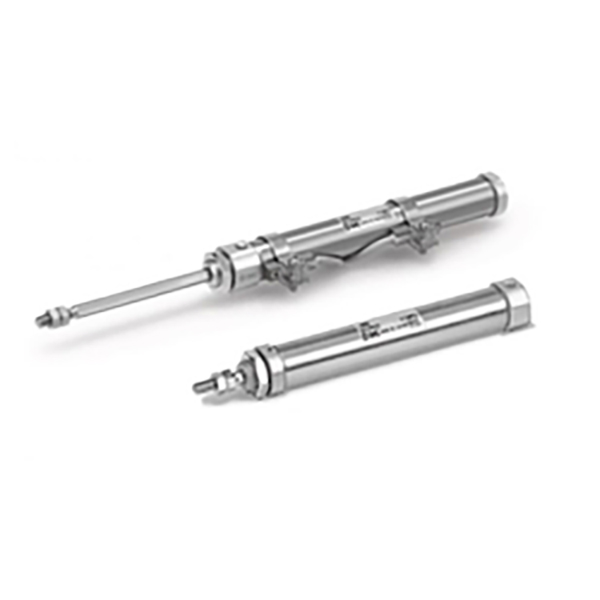

Преглед на производот

     Серијата SOLH CJ2K е мини цилиндар од нерѓосувачки челик со неротирачки прачки, добиен од семејството на мини цилиндри CJ2. Основна карактеристика: Шестоаголна клипна шипка против ротација интегрирана со внатрешна водилка за да се спречи вртење на клипната шипка при продолжување и повлекување. Идеален за прецизни станици каде што крајниот прицврстувач мора да одржува фиксирана аголна положба. Усвојување 304 барел од не'рѓосувачки челик, компактен и лесен. Поддржува три режими на работа: двојно дејство, враќање на пружината со едно дејство, проширување на пружината со едно дејство. Големини на отвори: Φ10, Φ16. Целосно димензионално заменлив со увезениот оригинален CJ2K. Изборен вграден магнетен прстен компатибилен со магнетни прекинувачи M9BW. Широко усвоен во мала автоматизација, опрема за 3C, прецизни алатки и апликации за туркање со жига.

Целосно објаснување за кодирање на моделот

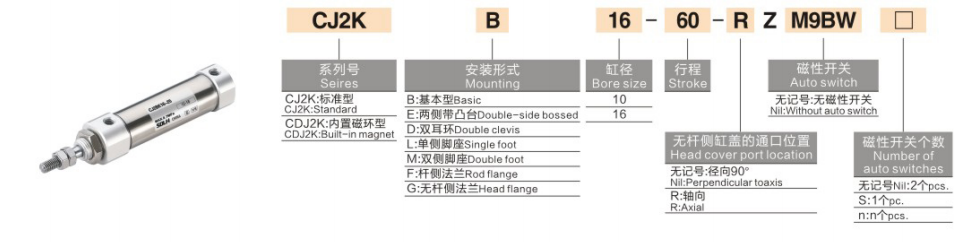

   1. Модел Пример:CJ2KB10-30SZ-M9BW-B

   2. Пример за нарачка

    CJ2KB10-30SZ-M9BW

     -- Не-ротирачки мини цилиндар, основна монтажа, отвор 10, удар 30, враќање на пружината со едно дејство, вграден магнетен прстен, опремен со магнетен прекинувач M9BW.

Основна структура и предности на перформансите

   1. Механичка анти-ротација на шестоаголна клипна шипка (Предност на јадрото)

     -- Клипната шипка со хексагонален пресек усогласена со предната черупка за водич за да се ограничи обиколната ротација.

     -- Точност против ротација: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Решавање на проблеми со отклонување предизвикани од слободното торзија на обична тркалезна клипна прачка за време на реципроцитет.

   2. Буре од нерѓосувачки челик 304, компактен тенок преглед

     -- Отпорност на 'рѓа и перформанси отпорни на влага; цилиндричната структура заштедува простор за инсталација во кабинети за компактна опрема.

   3. Достапни се повеќе режими на работа

     -- Двојно дејство: Довод на воздух од двете страни, стабилен потисок, најпосакуван за континуирано масовно производство

     -- S Враќање пружина: издолжете кога е напон, автоматско повлекување по губење на напојувањето

     -- T Проширување на пружината: повлечете се кога е вклучено, автоматско продолжување по губење на струја за да се исполнат барањата за безбедно ресетирање

   4. Разновидни опции за монтирање

     -- Основен тип, држач за нога L, прирабница F, двојна штипка D. Поддржува вертикално, хоризонтално и превртено склопување.

   5. Работа без масло

     -- Внатре обложена долготрајна маст, компатибилна со сув компримиран воздух без масло за стабилно долгорочно работење.

   6. Изборно откривање на магнетна позиција

     -- Верзијата Z опремена со вграден магнет, соработува со прекинувачот M9BW за да испрати сигнал за проширување/повлекување на место до PLC за автоматска контрола на блокирањето.

   7. Стандардна гумена перница

     -- Вградени гумени перничиња на двата краја за да го апсорбираат ударот од клипот и да го намалат работниот шум.

Стандардни технички спецификации

   1. Теоретска излезна сила @0,5MPa (N)

Споредба на избор: CJ2K не-ротирачки VS стандарден CJ2 тркалезна шипка

    1. ✅ Претпочитајте CJ2K под овие работни услови

     -- Рамни жици, вилушки за менување или позиционирани иглички монтирани на крајот на шипката, отклонување на товарот е забрането;

     -- Мали алатки за индексирање, туркање на работните парчиња внатре во водилките жлебови;

     -- Линеарно напојување на апарати и тела за инспекција кои бараат постојан агол;

     -- Рамните стеги поврзани со клипната шипка, торзијата ќе предизвика заглавување на материјалот или дефект на позиционирањето.

   2. ❌ Стандардни CJ2 прифатливи сценарија

     -- Едноставно исфрлање, туркање на тркалезни работни парчиња, без аголно ограничување на оптоварувањето, приоритет на трошоците.

Водич за избор во 3 чекори

   1. Потврдете го барањето против извртување

     -- Рамен/квадрат прицврстувач со жлеб за позиционирање → Мора да се избере CJ2K не-ротирачка верзија.

   2. Изберете режим на работа

     -- Континуирано повратно и максимален потисок → Двојно дејство (без наставката S/T)

     -- Продолжете со воздух, автоматско повлекување по исклучувањето → S враќање на пружината

     -- Повлечете се со воздух, автоматско исфрлање по исклучувањето → Т пружина продолжување

   3. Конфигурирајте го сензорот и монтирањето

     -- Потребна е повратна информација за позицијата на PLC: додадете суфикс Z (вграден магнет) + магнетен прекинувач M9BW

     -- Избор на монтирање: Прирабница F за инсталација на крајната страна; Нога L за монтирање на странична рамка; Двоен кливис D за движење со шарки

Типични сценарија за примена

     -- 3C автоматизација: рамно движечко туркање на ПХБ, позиционирање на конекторот во слотови

     -- Опрема за оптичка инспекција: Линеарно напојување на камерата со фиксен агол за откривање

     -- Мали алати и тела: рамно исфрлање на работното парче, напојување на материјал во отворите за водич

     -- Машини за пакување: рамно позиционирање на картон, туркање на мала етикета

     -- Лабораториска автоматизација и влажни работилници (буре против 'рѓа од нерѓосувачки челик)

Стандардна референца за пневматско коло

   1. Коло за притискање со двојно дејство

     -- AFC Подмачкувач за регулатор на филтер за воздух → 4V210-06 5/2 електромагнетниот вентил → PU4 цевки → CJ2KB16-60Z-M9BW

   2. Коло за ресетирање на пружина со едно дејство

     -- AR регулатор на притисок → 3V210 3/2 електромагнетниот вентил → CJ2KB10-30SZ

Мерки на претпазливост за употреба

     -- Избегнувајте прекумерно радијално странично оптоварување на клипната шипка. Страничната сила го забрзува абењето на черупката на водичот и ја намалува прецизноста против ротација.

     -- Инсталирајте го крајното оптоварување коаксијално за да го минимизирате моментот на торзија.

     -- Инсталирајте AF филтер за воздух нагоре за да спречите заглавување на прашината во склопот на водилката.

     -- Избегнувајте долгорочна работа со голема брзина под целосен притисок од 0,7 MPa; целосно искористете ја гумената перница.

     -- Верзија на флуорна гумена заптивка која може да се приспособи за средини со силна киселина и алкално корозивно.

Резиме на една реченица

     Мини цилиндарот со шестоаголна прачка од неротирачки нерѓосувачки челик SOLH CJ2K обезбедува прецизно линеарно движење против превртување, достапно во варијанти со двојно/едно дејство со повеќе стилови на монтирање, компатибилен со магнетни прекинувачи M9BW, совршен погон за тестирање 3C, оптичка проверка и прецизно место за позиционирање со станици.
