Пневматска табела со слајдови од серијата MXS | Водич за вкрстени ролери со двоцилиндричен тип

Марка: SOLH од Richge Technology

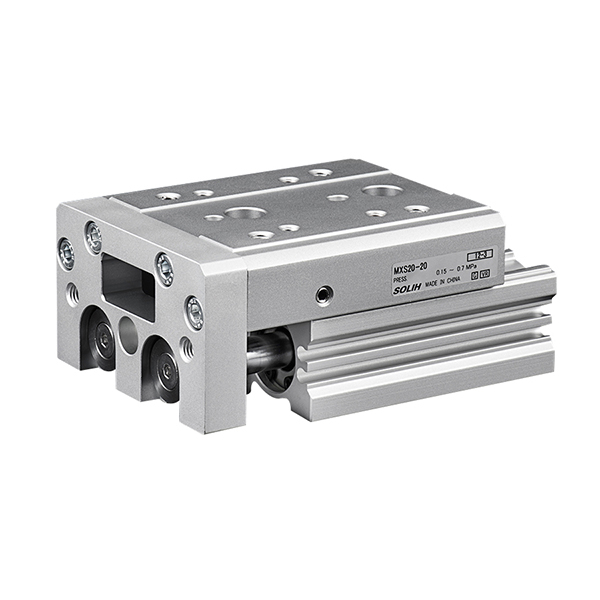

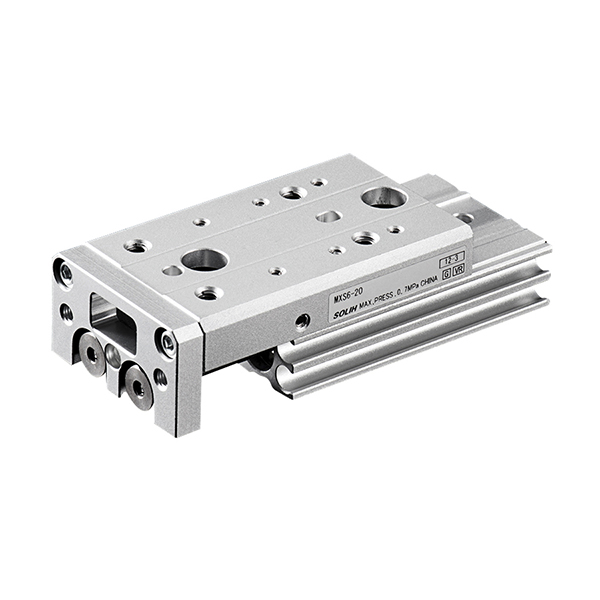

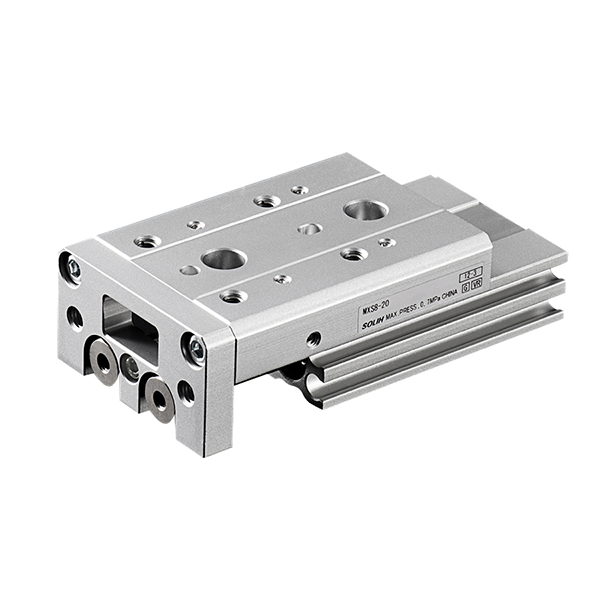

Преглед на производот

     Серијата SOLH MXS е интегрирана пневматска лизгачка маса со висока ригидност и висока прецизност опремена со погонска структура со два клипови и професионални шини за водење со вкрстени ролери. Одликувајќи се со ултра тенко компактно тело, однапред вчитан систем за водич со нула клиренс и удвоен излезен потисок, тој обезбедува ултрастабилно линеарно движење со прецизност на повторување до ±0,01 mm. Интегрираниот дизајн „сè-во-едно“ во голема мера го намалува обемот на опремата во споредба со традиционалните комбинации на разделен цилиндар + надворешен водич. Широко се применува во прецизен линеарен пренос, склопување порамнување, електронски и полупроводнички алатки, служејќи како оптимална надградена замена за конвенционалните решенија за линеарно возење.

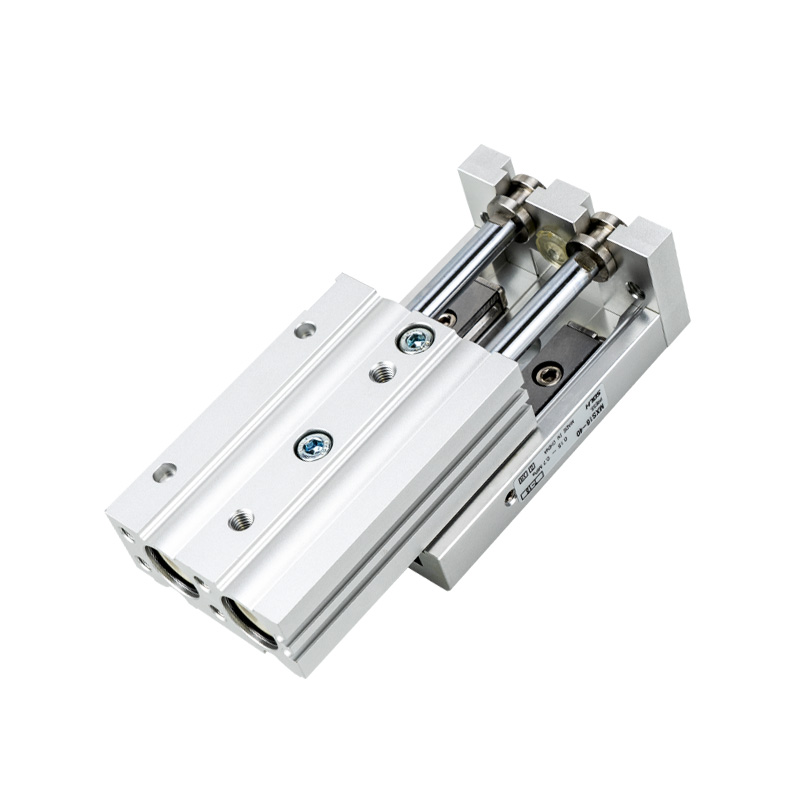

Основна структура и работен принцип

     -- Систем за возење со двоен клип: Усвојува двоклипна структура со двојно дејство, обезбедувајќи двојно поголем потисок од едноцилиндричните лизгалки со иста големина на отворот. Обезбедува високо синхроно работење и ефикасно го елиминира отклонувањето на движењето и замавнувањето при високофреквентно движење.

     -- Премиум шина за водич со ролери: Вграден високопрецизен водич за вкрстени валјаци со дизајн на претходно оптоварување, нула клиренс, одлична конструктивна цврстина и силна отпорност на радијално оптоварување и отклонување на вртежниот момент. Стабилно одржува ± 0,01mm превисока прецизност на позиционирање на повторување за долгорочно циклично работење.

     -- Интегриран дизајн сè-во-едно: Цилиндарот и масата за лизгање се совршено интегрирани како единечна единица, намалувајќи го вкупниот волумен на инсталација за 30%~50% во споредба со структурите од сплит тип. Не бара рачно усогласување за време на инсталацијата, што значително ја подобрува ефикасноста на склопувањето и структурната конзистентност.

     -- Флексибилно тристрано монтирање: Поддржува долна, странична и аксијална монтажа во три насоки со претходно поставени отвори за иглички за прецизно позиционирање. Поддржува инсталација за директно натрупување и странично фиксно монтирање, прилагодувајќи се на разновидните барања за распоред на компактна опрема.

     -- Вградена адаптација на сензорот: Опремен со стандарден внатрешен магнетен прстен, со резервирани вградени жлебови на телото компатибилни со магнетни прекинувачи од серијата D-M9□ и A93. Дизајнот монтиран на рамно ги избегнува структурните пречки и обезбедува точни повратни информации за позицијата на ударот.

Целосно правило за кодирање на моделот

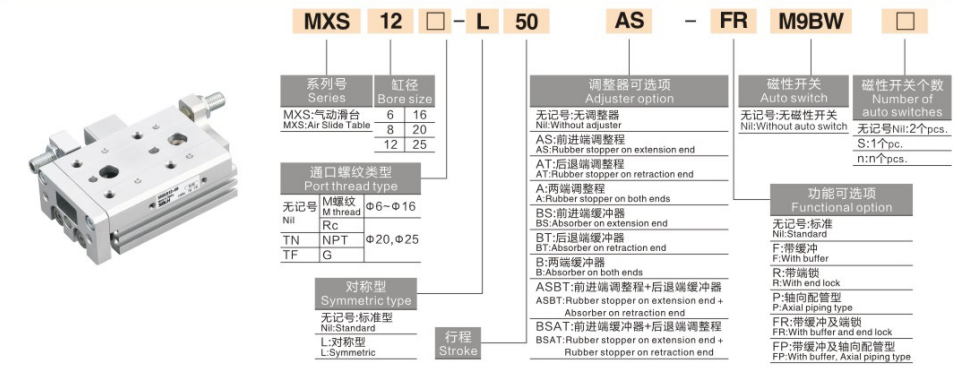

   1. Модел Пример: MXS16-50AS-M9BW

   2. Референтен пример за стандардна нарачка

     -- MXS20-75A-FR-M9NL: отвор 20 mm, удар 75 mm, подесување на удар со двоен крај, аксијални цевки, PNP магнетен прекинувач со должина на жица од 3 m

Општи основни технички спецификации

Референтна табела за излезна сила и оптоварување (@0,5MPa, хоризонтална инсталација)

Забелешка: носивоста се намалува со подолг удар и поголема брзина; фактор на безбедност ≥2; вертикалното оптоварување бара проверка на дозволениот вртежен момент

Сценарија за аплицирање и упатства за селекција

   1. Приоритетни сценарија за апликација за серијата MXS

     --  Позиционирање и пренос со ултра-висока прецизност: Идеален за прецизен линеарен пренос и порамнување на електронски компоненти, терминали, оптички леќи и минијатурни модули со строги барања за позиционирање ±0,01mm.

     -- Компактна опрема со ограничен простор: Ултра тенка интегрирана структура ја намалува висината на опремата за 30% во споредба со обичните маси за лизгање, совршено прилагодувајќи ги минијатуризираните и висококомпактни автоматизирани станици.

     -- Работни услови со висока ригидност и против отклонување: Дизајнот на водилката со вкрстени ролери обезбедува одлична отпорност на вртежен момент и ексцентрична толеранција на оптоварување, погодна за возење на роботската оска Z и станици за склопување со висока прецизност со сложени услови на сила.

     -- Циклична операција со краток удар со висока фреквенција: Стабилен за долгорочно работење со висока фреквенција во краток удар од 10~50 mm, одржувајќи конзистентна прецизност без поместување или нервоза.

     -- Структурно поедноставување и намалување на трошоците: Интегрираната структура на цилиндар и водилка целосно ја заменува традиционалната комбинација на поделени „цилиндар + надворешен водич“, поедноставувајќи го механичкиот дизајн и намалувајќи ги трошоците за склопување и одржување.

Клучни точки за професионален избор

     -- Избор на големина на дупката: Одговарајте на големината на отворот според тежината на работното парче и режимот на инсталација. Контролирајте го хоризонталното оптоварување во рамките на 50% од номиналната вредност и вертикалното оптоварување во рамките на 25% од номиналната вредност за да обезбедите стабилно работење.

     -- Избор на мозочен удар: Резервирајте маргина на удар од 5~10mm при изборот на модел. Изберете AS/AT/A регулатор на ударот (0~5mm фино прилагодување) ако е потребно прецизно отсекување на ударот.

     -- Усогласување на насоката на монтирање: Долна монтажа за хоризонтално ракување со материјалот; странична монтажа за странична фиксна инсталација; аксијална монтажа за натрупување на оската Z и повеќеслојно склопување.

     -- Оптимизација на конфигурација на баферот: Стандарден гумен пуфер за конвенционална работа. Опремување со хидрауличен тампон кога работната брзина надминува 300 mm/s или тежината на товарот надминува 5 kg за да се намали ударот и вибрациите на терминалот.

     -- Поставување за откривање позиција: Компатибилен со магнетни прекинувачи M9B/M9N. Вградените жлебови со двојна страна поддржуваат инсталација на 2 прекинувачи за да се реализира прецизно откривање на сигналот на место и за продолжување и за повлекување.

Резиме на една реченица

     Пневматска лизгачка маса со двоцилиндрична серија SOLH MXS усвојува врвен водич за вкрстени ролери и интегрирана сè-во-едно структура, со двоен потисок, ± 0,01 mm ултра висока прецизност, супериорна цврстина и капацитет против отклонување, што служи како висококвалитетно прецизно прецизно и линеарно решение за возење со висока фреквенција. автоматизација на позиционирање.
