Цилиндар без шипки со магнетна спојка од серијата CY3 | CY3B Основен / CY3R Директен тип на монтирање

Цилиндар без шипки со магнетна спојка од серијата CY3 | CY3B Основен / CY3R Директен тип на монтирање

Марка: SOLH од Richge Technology

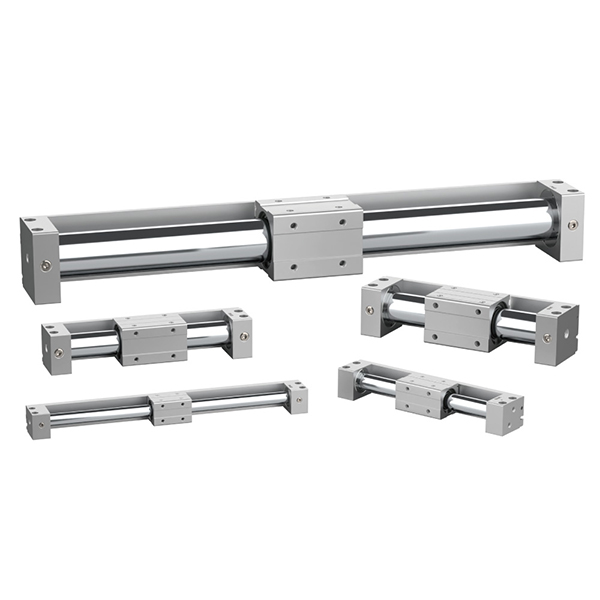

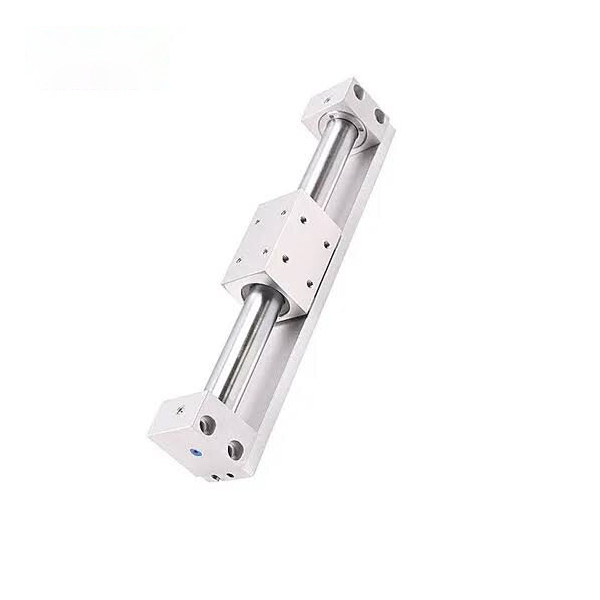

CY3R

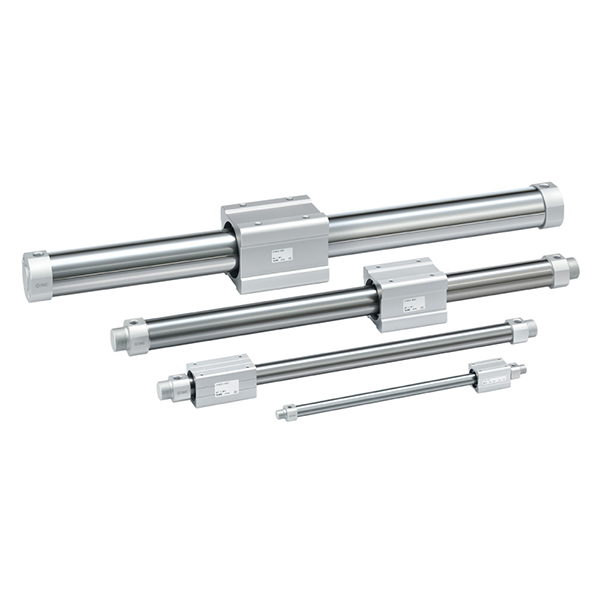

CY3B

Преглед на производот

     Серијата SOLH CY3 е надграден цилиндар без прачка за магнетна спојка заснован на класичната серија SMC CY1, поделен на два мејнстрим модели: основен тип CY3B без површина за монтирање и тип на директно монтирање CY3R. Усвојува целосно затворена магнетна бесконтактна трансмисиона структура, остварувајќи синхроно движење на внатрешниот клип и надворешната лизгачка маса преку силна магнетна спојка. Одликувајќи се со нула истекување, работа без прашина и загадување, ултра долг удар и компактна инсталација, тој е широко применлив за чисто, лесно до средно оптоварување и линеарно возење на долги растојанија. Со опсег на отвори од φ6 до φ63 mm и максимален удар од 5000 mm, заштедува 50% простор за инсталација во споредба со традиционалните цилиндри со врзувачки шипки и служи како претпочитано решение за чисто возење со долги патеки за автоматизирани производни линии со високи стандарди.

Основно позиционирање и структурни карактеристики

• Пренос со магнетна спојка и чистење со нула истекување: Клипот и лизгачката маса прифаќаат магнетно синхроно возење со целосно затворен дизајн на цевката на цилиндрите. Ниту една клипна шипка не се протега нанадвор, со што се постигнува целосна затегнатост на воздухот, нула истекување и нула загадување од прашина. Совршено се совпаѓа со строгите производствени средини како што се преработка на храна, медицинска опрема и полупроводничка електроника.

• CY1 надградена верзија со зголемена издржливост: Во споредба со традиционалната серија CY1, должината на прстенот отпорна на абење е зголемена за 70%, ефикасно ја подобрува носивоста и стабилноста на лизгање. Вградениот држач за подмачкување на прстенот отпорен на прав формира трајна заштитна фолија за подмачкување, намалувајќи го минималниот работен притисок на 0,12 MPa и значително го продолжува работниот век. Освен спецификациите φ6, сите други модели ги задржуваат истите димензии на монтирање како CY1 за директна замена и надградба.

• CY3B Основен тип минималистичка структура: Мазната цилиндерска цевка нема резервирана површина за монтирање и бара држачи за поддршка со два краја за фиксирање. Лизгачката маса не е опремена со вградена водечка структура, така што надворешните линеарни водилки или водилки се задолжителни за да се спречи ексцентрично оптоварување и дефект на магнетното одвојување.

• Стандардна гумена тампон и опционална спецификација со голема брзина: Вградените гумени бафери со двоен крај го апсорбираат оперативниот удар и го намалуваат шумот при работа за стабилно конвенционално циклично работење. Изборната спецификација за голема брзина X160 поддржува максимална работна брзина од 1500 mm/s за да се прилагоди на работните услови со брзо движење со висока фреквенција.

• Практично инсталирање на магнетен прекинувач: Претходно резервираните жлебови на прекинувачот од двете страни на телото на цилиндерот се компатибилни со магнетните прекинувачи од серијата D-M9, со што се остваруваат флексибилни и точни повратни информации за позицијата во реално време за позиционирање на ударот.

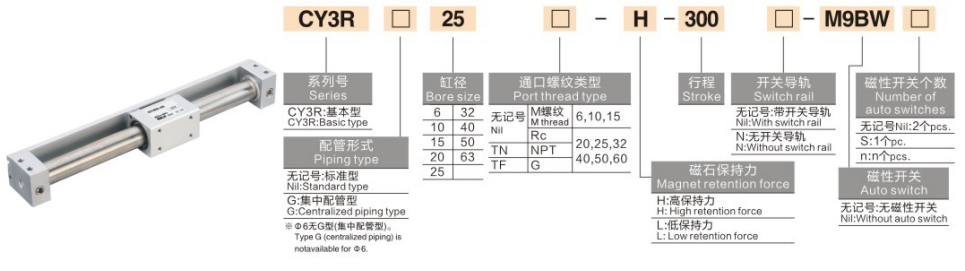

Целосно правило за кодирање на моделот

1.Примери на модели: CY3B20-500 | CY3B40-800-M9PL

2.Референтни примери за стандардна нарачка

• CY3B20-500: отвор од 20 mm, удар од 500 mm, основен тип без магнетен прекинувач

• CY3B40-800-M9PL: отвор од 40 mm, удар од 800 mm, основен тип со магнетен прекинувач за положба

Основни технички спецификации (стандардна состојба 20℃)

1 Основни општи спецификации

• Режим на работа: Магнетна спојка со двојно дејство без контактен пренос

• Работна течност: Компримиран воздух (стандард за работа без масло)

• Температура на околината: 5~60℃ (без средина за замрзнување)

• Опсег на работен притисок: 0,12~0,7MPa; Доказ притисок: 1.0MPa

• Работна брзина: 50~500mm/s (стандарден); максимум 1500 mm/s (опционална X160 спецификација со голема брзина)

• Баферски режим: Стандарден гумен тампон со двоен крај

• Магнетна сила на задржување: 19,6~2450N (се зголемува со големината на отворот)

2 Табела со параметри на клучни перформанси (@0,5MPa)

Основни насоки за конфигурација и избор

1 Избор на големина на дупка по оптоварување и потисок

• φ6~φ15 (Micro Light Duty): Погоден за товари ≤2,5kg, наменет за прецизно пренесување со краток удар на мини компоненти во електронската и медицинската опрема.

• φ20~φ32 (Општа лесна должност): Соодветен со лесно оптоварување од 4~10kg, идеален за конвенционално туркање и влечење со долг удар (≤1000mm) во општите автоматизирани производни линии.

• φ40~φ63 (средна должност): Применливо за сценарија со средно оптоварување од 16~40kg, совршен за тешко ракување со долги удари и високофреквентно циклично работење во прехранбената индустрија и пакувањето.

2 Избор на мозочен удар и систем за водење

• Опсег на мозочен удар: Стандардна покривка за мозочен удар 50~1000mm; продолжен ултра долг удар до 5000 mm за посебни барања за возење на долги растојанија.

• Задолжителен надворешен Водечки дизајн: Основниот тип CY3B нема вградена водечка структура. Надворешните линеарни лизгачки шини или водилки мора да бидат опремени за да го поддржат товарот и да го спречат магнетното одвојување предизвикано од отстапување на ексцентрична сила.

• Стандарден метод на фиксирање: Фиксиран со опционални држачи за поддршка на два краја со суспендирано тело на цилиндарот и нула контактно триење, што обезбедува стабилна работа со магнетно спојување.

3 Избор на животна средина и функционална конфигурација

• Приоритет за чисти средини: Дизајнот без протекување и загадување се прилагодува на строгите работни услови без прашина и стерилни во прехранбената, медицинската и електронската полупроводничка индустрија.

• Надградба на работната состојба со голема брзина: Изберете опционална спецификација за голема брзина X160 (макс 1500 mm/s), опремена со надворешни хидраулични браници за да се елиминира ударот со голема брзина и да се обезбеди стабилна работа.

• Повратни информации за прецизна позиција: Опремете со магнетни прекинувачи од серијата D-M9 за да постигнете прецизно позиционирање на ударот во две или повеќе точки и повратни информации за сигналот.

CY3B vs CY3R | Споредба на разлики во моделите

Типични сценарија за индустриска примена

• Трансфер на материјал за чиста соба: Структурата за магнетна спојка без истекување и прашина е идеална за ракување со материјали на долги растојанија во електронски, полупроводнички и медицински работилници без прашина без загадување на чистите средини.

• Линии за пакување храна и пијалаци: Цилиндарско буре од не'рѓосувачки челик со површина што лесно се чисти, се прилагодува на хигиенските стандарди за производство, погодно за долготрајно поместување на лесни и средно тешки работни парчиња во опремата за преработка на храна.

• Опрема Врата и капакот Возење: Ниту еден дизајн за продолжување на шипката не заштедува надворешен простор, совршено применет за компактно отворање и затворање со долготрајно возење на заштитни врати за автоматска опрема и заштитни капаци.

• Платформа за прецизно позиционирање со долг удар: Соработува со надворешни водечки шини со висока прецизност за да се постигне стабилна прецизност на повторено позиционирање, погодна за прецизно позиционирање на долги 1~2 m и циклично пренесување на склопувачки линии.

• Замена за заштеда на простор за цилиндрите за врзување: Го решава проблемот со окупацијата на просторот на традиционалните цилиндри за врзување во сценарија со долг удар (> 500 mm), намалувајќи го вкупниот простор за инсталација на опремата за 50% за дизајн на компактна опрема.

Водич за брз избор во три чекори

1. Потврда за големина на дупката: Пресметајте го потребниот потисок врз основа на тежината на оптоварување со безбедносен фактор ≥2. Препорачани правила: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Потврда за спецификација на мозочен удар: Изберете стандарден удар од 50~1000mm за конвенционални барања; изберете продолжена спецификација за ултра долг удар до 5000 mm.

3. Усогласување на функционална конфигурација: Приоритетен избор за чисти работни услови без загадување; надградба на X160 спецификација со голема брзина + хидрауличен тампон за брзо работење; додадете магнетни прекинувачи од серијата D-M9 за откривање позиција во реално време.

Резиме на една реченица

     Цилиндарот без прачка за магнетна спојка од серијата SOLH CY3 е надграден погон без масло со чиста класа CY1, кој се карактеризира со нула истекување, ултра долг удар од 5000 mm, низок стартен притисок и типови на двојна монтажа, што служи како оптимално решение за линеарно возење со долготрајно движење за заштеда на простор за опрема за чисто автоматско возење со чист медиум.
