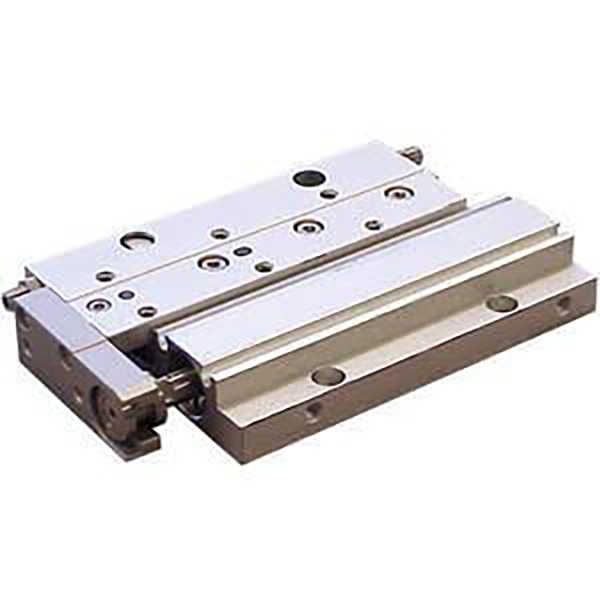

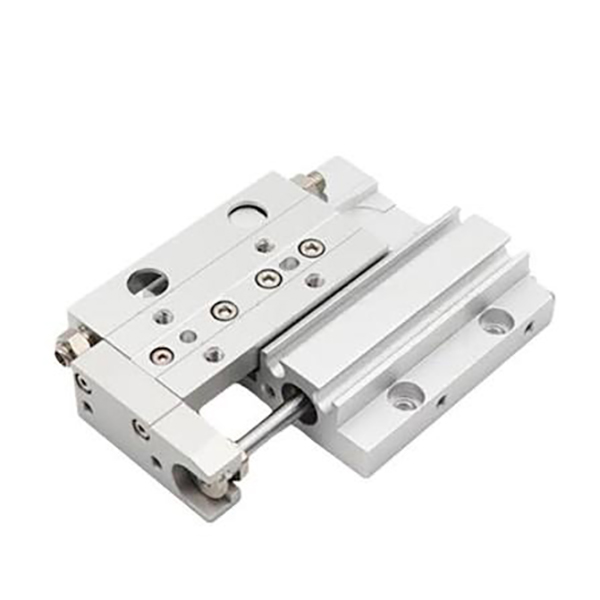

Ултра тенка пневматска лизгачка маса со висока ригидност од серијата MXF

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH MXF е ултра тенка, висока цврстина, пневматска лизгачка маса со долги движења дизајнирана за опрема за автоматизација со ограничена висина. Одликувајќи се со паралелна поставеност на шината за водич со цилиндри и попречни ролери, двострана структура за монтирање на врвот/долу и носивост со средна оптовареност, тој постигнува ултра ниска висина на телото што е 40% потенок од конвенционалните слајдови MXS со иста спецификација. Со стабилно позиционирање со средна прецизност, непречено работење со долг удар и циклична издржливост со висока фреквенција, тој служи како главно решение за слајдови со низок профил за прецизно ракување со материјали, склопување и префрлување станица во компактни автоматизирани системи.

Основно позиционирање и структурни карактеристики

     -- Возачка структура со двојно дејство: Усвојува стабилна работа со двојно дејство со големини на отвори кои се движат од φ8 до φ20mm, обезбедувајќи сигурна излезна средна оптовареност од 20~180N, совршено совпаѓајќи со сценаријата за прецизно ракување со средна работа.

     -- Дизајн на водич за паралелни цилиндри и вкрстени ролери: Водечката шина и цилиндерот се наредени паралелно, одвојувајќи го товарот од движењето за заптивање на клипната прачка. Оваа структура обезбедува висока цврстина, ниско триење, работа со нула празнини и исклучително непречено линеарно движење.

     -- Ултра тенко тело со низок профил: Висината на телото е само 16~27mm, 40% пониска од еквивалентни модели MXS. Тоа е оптимален избор за ултра низок клиренс и многу компактен распоред на опремата.

     --Сигурни средни прецизни перформанси: Обезбедува трчање паралелизам од 0,03 мм, вертикалност од 0,05 мм и прецизност на позиционирање на повторување ± 0,02 мм, целосно исполнувајќи ги стандардните барања за позиционирање на автоматизација со средна прецизност.

     -- Двострано високопрецизно монтирање: Опремен со горните отвори и долните отвори, плус прецизни отвори за иглички за позиционирање. Поддржува позитивна и обратна инсталација, гарантирајќи висока прецизност на монтажата за повторување по расклопување и повторно склопување.

     -- Флексибилни цевки и инсталација на сензори: Компатибилен со попречни и аксијални двонасочни цевки. Вграден магнетен прстен со дизајн со скриен лизгачки жлеб за инсталација на магнетен прекинувач, заштедувајќи простор за инсталација без структурни пречки.

     -- Прилагодливи опции за удар и мулти-бафер: Стандардни полиуретански пуфери на двата краја за стабилно амортизирање. Се одликува со прилагодлив удар по крај од 5 mm (вкупен стандарден опсег на отсекување 10 mm), со опционална спецификација X11 за ултра долго фино прилагодување од 15 mm и опционални хидраулични бафери за сценарија на удари со висока фреквенција.

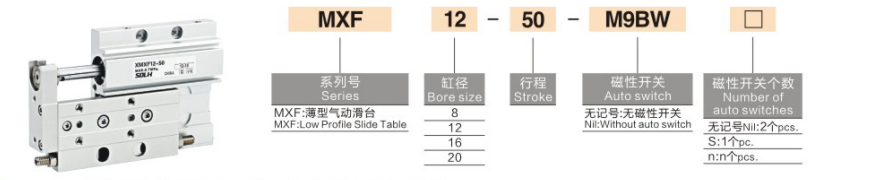

Целосно правило за кодирање на моделот

   1. Модел Пример: MXF12-50-M9BW

   2. Референтни примери за стандардна нарачка

     -- MXF8-20: Стандарден модел без прекинувач, отвор 8мм, удар 20мм, двојно дејство

     -- MXF20-100-2M9B: отвор од 20 mm, долг удар од 100 mm, двојни магнетни прекинувачи за двонасочно следење на положбата

     -- MXF16-75-X11: отвор од 16 mm, удар од 75 mm, прилагодување на продолжен удар од 15 mm

Основни технички спецификации (@0,5MPa, двојно дејство)

Основни перформанси и предности на производот

     -- Ултра тенка компактна структура за екстремно заштеда на простор: Со ултра ниска висина на каросеријата од 16~27mm, 40% потенок од серијата MXS, совршено се прилагодува на опремата со ултра ниско растојание и сценаријата со густа модуларна поставеност каде што не може да се инсталираат конвенционални лизгалки.

     -- Висока ригидност и стабилна работа со долг удар: Водичот со вкрстен валјак поврзан со интегрираното монолитно тело ги елиминира празнините и деформациите. Одржува стабилна работа без нервоза при максимални 100 mm долги удари и високофреквентни услови на возење велосипед.

     -- Двострано монтирање со силна приспособливост: Поддржува фиксирање на горната дупка и инсталација на долната дупка, компатибилна и со позитивна и со обратна монтажа. Опремен со прецизни дупки за позиционирање на игличките за да се обезбеди висока точност на повторување по повторното расклопување и склопување.

     -- Флексибилно приспособливо мозочен удар и адаптација со повеќе станици: Стандардно фино прилагодување од 5 mm по крај (вкупен опсег на отсекување 10 mm). Изборната спецификација X11 обезбедува прилагодување на продолжениот удар од 15 mm, исполнувајќи ги прецизните барања за калибрација на ударот за автоматизирани процеси со повеќе станици.

     -- Без масло и долг работен век со слабо одржување: Усвојува запечатување со ниско триење и оперативен дизајн без масло, со работен век од над 5 милиони циклуси. Применливо е и за чисти индустриски средини и за конвенционални автоматизирани производствени линии со минимални барања за дневно одржување.

Методи за монтирање и типични сценарија за примена

   1. Двојни методи на монтирање

     -- Врвна монтажа: Фиксиран преку горните отвори со горниот распоред на товарот. Соодветен со иглички за позиционирање за високопрецизно позиционирање и стабилно носење товар.

     -- Монтирање на дното: Фиксиран преку долните дупки за директно поставување на површината на опремата. Се одликува со цврсто склопување и е идеален за апликации за монтажа наназад.

   2. Типични индустриски апликации

     -- 3C електронска индустрија: Ламиниране на екранот, ракување со модули, пренос на ПХБ плоча, префрлување станица за откривање и прецизно позиционирање на електронските компоненти.

     -- Автоматизација на прецизно собрание: Притискање на мал дел, склопување на терминалите, возење на тела за заклучување со завртки и циклична работа со лесен алат.

     -- Машини за пакување: Туркање материјал, возење алат за сечење, ламинирање на етикети и пренесување материјал на кратки растојанија.

     -- Општа автоматска опрема: Лизгање на каросеријата на вратата на опремата, префрлување на станицата за производна линија и високофреквентно циклично линеарно возење со средно оптоварување.

MXF vs MXH vs MXS | Споредба на табели со слајдови со низок профил и компактен

Водич за брз избор во три чекори

   1. Избор на големина на дупката по оптоварување: Советувајте се со дијаметар на отворот според тежината на работното парче: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Резервирајте не помала од 50% маржа на оптоварување за да обезбедите стабилна долгорочна работа.

   2. Потврда за мозочен удар: Стандардниот удар се движи од 10 mm до 100 mm. Претпочитајте серии MXF за сценарија со долг удар (≥50mm); изберете MXH серија за работни услови за возење велосипед со краток удар и висока фреквенција.

   3. Усогласување на конфигурацијата:
     --  Откривање на позиција: Опремете со двојни магнетни прекинувачи M9B за прецизно двонасочно следење на положбата на ударот.

     -- Фино прилагодување на удар: Изберете стандарден -X10 (5mm отсекување) за редовна употреба; изберете -X11 (продолжено отсекување 15 mm) за прецизна калибрација со повеќе удари.

     --  Баферирање оптимизација: Прифатете стандардни полиуретански пуфери за конвенционална работа; надградба на хидраулични бафери за сценарија со удари со висока фреквенција и намалување на бучавата.

Резиме на една реченица

     Ултра тенка пневматска лизгачка маса со висока цврстина од серијата SOLH MXF има 40% помала височина на телото од MXS, водилка со вкрстени ролери со висока цврстина, двострана монтажа и стабилност при средно оптоварување во долги патеки, што служи како основно решение со високи трошоци за перформанси за компактна автоматизација со ограничена височина и рачна прецизност со висока фреквенција.
