Ултра компактна високопрецизна пневматска лизгачка маса од серијата MXJ

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH MXJ е ултра-минијатурна, високопрецизна пневматска лизгачка маса дизајнирана за линеарно возење со микро прецизност. Одликувајќи се со ултра компактен отпечаток, точност на позиционирање на ниво на микрони, лесна конструкција и компатибилност со повеќенасочно монтирање, тој е совршено приспособен за автоматизирани станици со ограничен простор, вклучувајќи електронска обработка 3C, прецизно откривање, микросклопување и циклични операции со краток удар со висока фреквенција. Служи како мејнстрим високопрецизен микролинеарен побудувач за минијатурни сценарија за автоматизација.

Основна структура и карактеристики на дизајнот

     -- Режим на возење: Двонасочна работа со двојно дејство, големини на отвори φ4,5/6/8/12/16mm, покривајќи опсег од микро до лесно оптоварување од 5~50N.

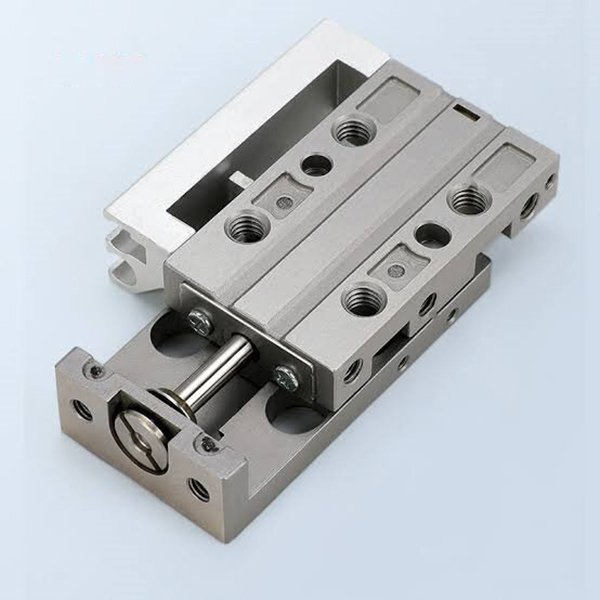

     -- Премиум структура: Усвојува тело од нерѓосувачки челик од мартензит и интегрирана линеарна шина за водич за топчиња. Носечката структура е изолирана од движењето на запечатување на клипната прачка, обезбедувајќи работа со висока цврстина и ултра ниско триење.

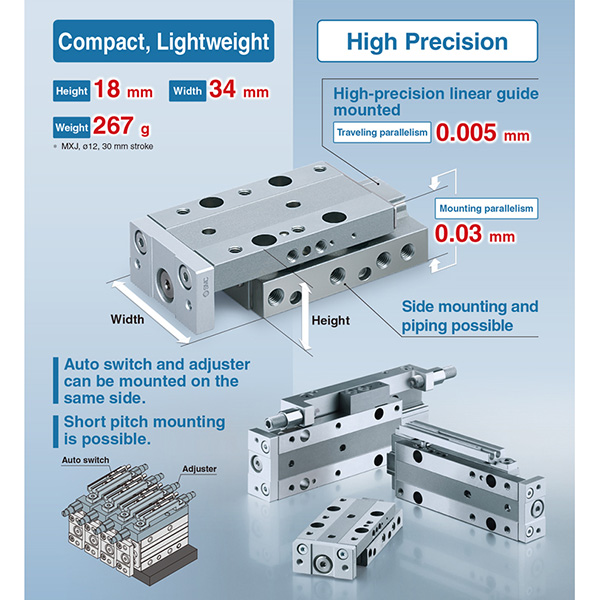

     -- Прецизност на ниво на микро: Паралелизам на патување 0,005 mm, паралелизам на монтирање 0,03 mm, вертикалност 0,01 mm, обезбедувајќи ултрастабилно прецизно позиционирање за софистицирани процеси.

     -- Ултра компактна големина: Ултра тенко дизајн на каросерија со само 10 мм висина за моделот φ4,5 отвор и висина од 18 мм за моделот φ12 отвори, 30%~50% помали од еквивалентни маси со лизгалки MXQ, максимално искористување на просторот за станици со густ распоред.

     -- Флексибилно повеќестрано монтирање: Поддржува тристрана инсталација од горната, долната и страничната страна со прецизни дупки за позиционирање на игличките, прилагодувајќи се на различни распореди на ограничена и густа опрема.

     -- Компатибилност со универзален сензор: стандардно опремен со двојни жлебови за магнетни прекинувачи. Моделите со удар ≥5mm овозможуваат инсталирање на 2 M9B магнетни прекинувачи. Симетричниот структурен дизајн овозможува лев/десен прекинувач и цевководи заменливост на локацијата.

     -- Прилагодливо баферирање и ограничување: Стандарден гумен тампон со двоен крај за намалување на бучавата и ударот; опционални ограничувачи на метални удари со еден крај/двоен крај со прилагодлив опсег на удар од 0~5 mm за ултра прецизно позиционирање.

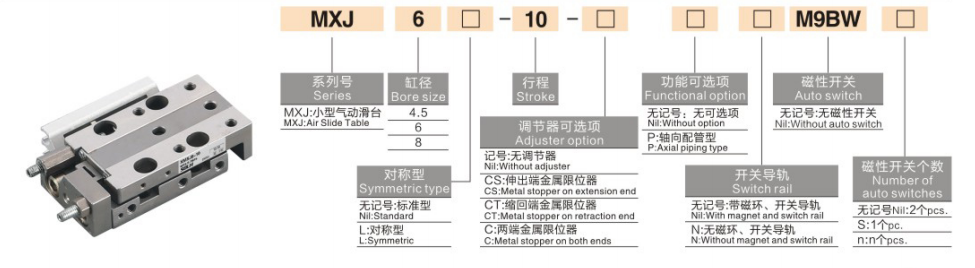

Целосно правило за кодирање на моделот

   1. Модел Пример: MXJ6-10-CS-M9B

   2. Референтни примери за стандардна нарачка

     -- MXJ4.5-5: Стандарден тип, без магнетен прекинувач, отвор 4,5 mm, удар 5 mm, двојно дејство

     -- MXJ8-15-B-2M9B: отвор 8мм, удар 15мм, метална граница со двоен крај, 2 парчиња M9B магнетни прекинувачи

     -- MXJ12-20-L: симетричен тип, отвор 12 mm, удар 20 mm, реверзибилни странични цевки

Основни технички спецификации (@0,5MPa, двојно дејство)

   1. Микро спецификации (φ4,5 / φ6 / φ8)

   2.Мали спецификации (φ12 / φ16)

Основни конкурентни предности

   1. Ултра-висока прецизност и стабилност на ниво на микрон

     -- Интегрираната едноделна обработка поврзана со високопрецизна линеарна шина за водилка за топчиња обезбедува прецизност на повторено позиционирање од ± 0,01 mm и ултра ниска грешка на паралелизам, целосно задоволувајќи ги строгите барања за прецизност за процесите на микро детекција и фино позиционирање.

   2. Ултра компактен дизајн и заштеда на простор

     -- Ултра тенка и ултра кратка структура на каросеријата со минимална висина од само 10 mm. Дизајнот на тристрана монтажа се прилагодува на ултра тесниот вертикален и хоризонтален простор, заштедувајќи над 40% простор за инсталација во споредба со конвенционалните лизгачки маси, идеални за густи автоматизирани производни линии.

   3. Лесен и брз одговор со висока фреквенција

    -- Оптимизираната лесна структура од нерѓосувачки челик (40~500 g) ефикасно ја намалува инерцијата на движење. Работната брзина се движи од 50 до 500 mm/s, поддржувајќи стабилна работа со висока фреквенција над 300 циклуси во минута (cpm) за да се зголеми ефикасноста на производството.

   4. Работа без масло и супер долг работен век

     -- Усвојува запечатување отпорно на абење при ниско триење и дизајн без масло, компатибилен со чисти работилници и малку мрсни индустриски средини. Издржливата структурна конфигурација обезбедува работен век од над 5 милиони циклуси со долгорочно стабилно работење без одржување.

   5. Симетричен реверзибилен дизајн за флексибилна инсталација

     -- Симетричната структура на отворот за воздух и жлебот на прекинувачот овозможува лево/десно менување на цевководот и инсталацијата на сензорот на лице место, елиминирајќи ги ограничувањата на насоката и значително ја подобрува флексибилноста за отстранување грешки на лице место и структурна адаптација.

Форми за монтирање и типични апликации

   1. Методи на монтирање

     -- Монтирање одозгора: Фиксирано преку дупки со прецизни отвори за иглички за позиционирање, погодни за поставување на горниот дел од работното парче и сценарија за позиционирање со висока прецизност.

     -- Монтирање на дното: Фиксирано преку дупки со навој на дното, стабилно и доверливо, применливо за површинска инсталација на стандардна опрема.

     -- Странично монтирање: Фиксирано преку странични отвори со навој, совршен за опрема со ограничен вертикален простор и густо паралелно распоредување на повеќе лизгалки.

   2. Типични сценарија за примена

     -- 3C Electronics: Ракување и пренос на чипови, фокусирање на леќите на фотоапаратот, ламиниране на микро компоненти, тестирање на издржливост на копчињата

     -- Прецизно откривање: позиционирање на сондата, прецизно движење на CCD камерата, мерење на микродимензија, оптичка фина калибрација

     -- Микро склопување: автоматско заклучување со завртки, стегање на терминалот, прецизно вметнување на компоненти, минијатурно возење со жига

     -- Медицинска опрема: прецизна контрола на микро пумпата, минијатурно префрлување вентили, телескопско позиционирање на мали инструменти

Водич за брз избор во 3 чекори

   1. Избор на отвори по оптоварување

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Резервирајте не помала од 50% безбедносна маржа за оптоварување за стабилно прецизно работење.

   2. Потврда за мозочен удар

     -- Стандарден опсег на удар: 5~50mm. Дајте приоритет на кратки потези (5~20 mm) за работни услови со висока фреквенција за да се обезбеди поголема прецизност и оперативна стабилност.

   3. Усогласување на конфигурацијата

     -- Следење на положбата: Опремете 2 M9B магнетни прекинувачи за двонасочна повратна информација за положбата на ударот.

     -- Ограничување на прецизноста: Изберете метална граница со двоен крај (B) за прилагодливо прецизно позиционирање на ударот од 0~5 mm.

     -- Прилагодување на монтажата: Изберете странична монтажа за густ распоред на станицата, монтажа на дното за стандардна површинска инсталација.

Резиме на една реченица

     Ултра компактна пневматска лизгачка маса со висока прецизност на SOLH MXJ се одликува со точност на позиционирање на ниво на микрон, тристрано флексибилно монтирање, лесна работа со висока фреквенција и опционални прилагодливи метални ограничувачи, кои служат како рентабилен прецизен микролинеарен побудувач кој широко се користи во медицинската опрема за откривање и автоматизација 3C, електроника за прецизно склопување.
