Компактна пневматска лизгачка маса со ултра-висока прецизност од серијата MXP

Компактна пневматска лизгачка маса со ултра-висока прецизност од серијата MXP

Марка: SOLH од Richge Technology

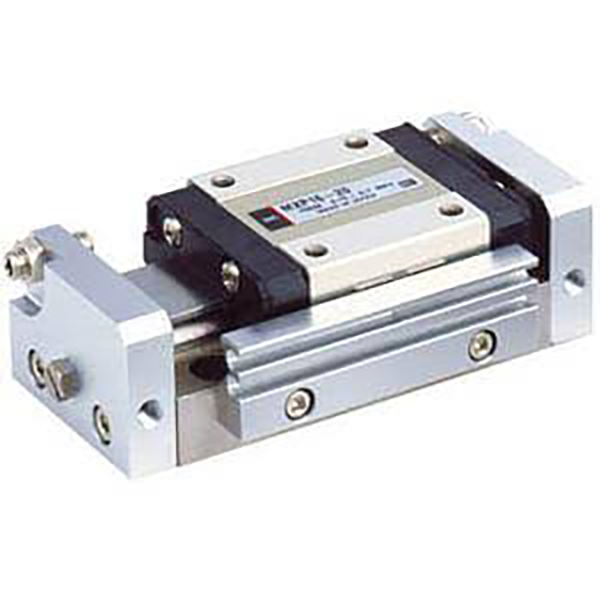

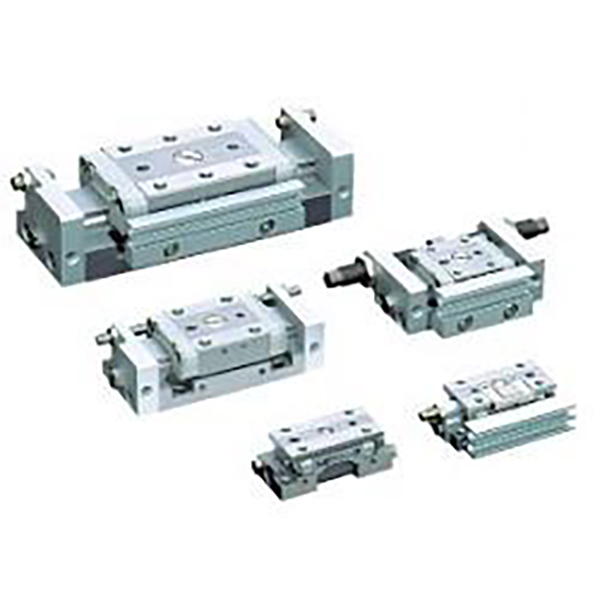

Преглед на производот

     Серијата SOLH MXP е висококвалитетна компактна пневматска лизгачка маса со ултра висока прецизност, дизајнирана за ригорозни сценарија за микро-позиционирање. Усвојувајќи ја вградената структура на шината за водење на цилиндрите и интегрираното тело од нерѓосувачки челик, тој обезбедува паралелизам на ниво на микрони, ултра ниска грешка во ротацијата и исклучителна цврстина. Поддржувајќи цевководи со двојна насока и стабилно возење велосипед со висока фреквенција, тој е совршено прилагоден за прецизно склопување 3C, оптичко откривање и позиционирање на микро компоненти со висока прецизност, служејќи како врвен модел за софистицирани минијатурни апликации за линеарно возење.

Основна структура и карактеристики на дизајнот

     --  Режим на возење: Двонасочно работење со двојно дејство, големини на отвори φ6/8/10/12/16mm, покривајќи опсег на лесно оптоварување од 10~120N.

     -- Интегрирана премиум структура: Се одликува со вградена цилиндрична линеарна водилка и едноделно тело од нерѓосувачки челик од мартензит. Носечкиот механизам е целосно изолиран од движењето на запечатување на клипната прачка, постигнувајќи екстремна цврстина и минимално триење.

     -- Одделение за ултра-висока прецизност: Паралелизам на патување 0,004mm, паралелизам на монтирање 0,02mm, точност на ротација ±0,03° (φ6/8/10) / ±0,04° (φ12/16), обезбедувајќи ултрастабилни перформанси за прецизно позиционирање водечки во индустријата.

     -- Ултра компактно тесно тело: Висина на каросеријата само 17~23mm, 10%~20% потесна од еквивалентни модели на MXJ, што овозможува ултра густ распоред за екстремно ограничени работни простори.

     -- Флексибилност на цевки со двонасочна насока: Поддржува и странични и аксијални цевководи со распоред што може да се префрли на самото место, приспособувајќи се на различните барања за насочување на гасоводот на самото место.

     -- Компатибилност со универзален сензор: Стандардните жлебови со двојни магнетни прекинувачи овозможуваат инсталирање на 2 магнетни прекинувачи M9B за сигурно двонасочно следење на положбата.

     -- Баферирање и ограничување на повеќе нивоа: Стандардни гумени бафери со двоен крај за намалување на бучавата и ударот; опционални ограничувачи на метален удар со еден/двоен крај, плус опција за хидраулични тампон за модели φ8 и погоре, со прилагодлив опсег на удар од 0~5 mm за ултра прецизна контрола на позиционирањето.

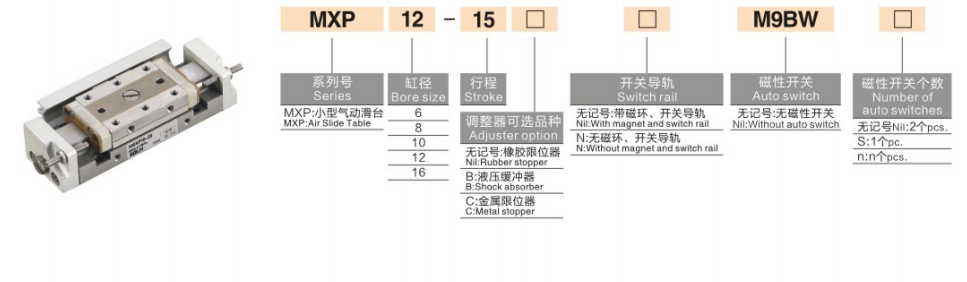

Целосно правило за кодирање на моделот

   1. Модел Пример: MXP8-15-B-M9BW

   2. Референтни примери за стандардна нарачка

     --  MXP6-5: Стандарден тип, без магнетен прекинувач, отвор 6mm, удар 5mm, двојно дејство

     --  MXP10-20-B-2M9B: отвор 10 mm, удар 20 mm, метална граница со двоен крај, 2 парчиња M9B магнетни прекинувачи

     -- MXP12-25-D: отвор 12 мм, удар 25 мм, метална граница со продолжен крај, компатибилни со аксијални цевки

Основни технички спецификации (@0,5MPa, двојно дејство)

Основни конкурентни предности

   1. Прецизност и стабилност на ултра-високо ниво на микрони
     -- Може да се пофали со ултра ниска паралелност на патување од 0,004 mm и прецизност на ротација до ± 0,03°, поврзана со ±0,01 mm прецизност за повторување на позиционирањето. Го елиминира микро-тресењето и отстапувањето на положбата, целосно задоволувајќи ги строгите барања за прецизност за оптичко откривање, ламиниране на микро компоненти и процеси на високопрецизно тестирање.

   2. Вградена структура на цилиндар и ултра тесно компактно тело
     -- Цилиндерот е вграден во структурата на водечката шина, намалувајќи ја ширината на телото за 10%~20% во споредба со моделите MXJ. Иновативниот дизајн на странични/аксијални цевководи со двојна насока овозможува флексибилно префрлување на лице место, решавајќи ги ограничувањата на распоредот на цевководите во ултра тесни густи станици.

   3. Висока ригидност и долг работен век
     -- Едноделното тело од нерѓосувачки челик од мартензит и интегрираната структура на шина водилка обезбедуваат одлична отпорност на деформација и структурна цврстина. Усвојува дизајн за заптивање со низок триење без масло, компатибилен со чисти работилници и лесни индустриски средини, постигнувајќи работен век без одржување од над 5 милиони циклуси.

   4. Непречено работење со висока фреквенција
     -- Премиум запечатувањето со ниско триење и високопрецизната шина за водење на топката обезбедуваат ултра непречено движење. Работната брзина се движи од 50 до 500 mm/s, поддржувајќи стабилно високофреквентно возење велосипед над 350 cpm без пелтечење или треперење, идеално за долготрајни задачи за позиционирање со повторливи краток удар.

   5. Флексибилна адаптација за инсталација на повеќе сцени
     -- Поддржува горно, долно и странично тристрано монтирање со прецизни дупки за позиционирање на игличките. Симетричната структура на воздушниот приклучок овозможува заменливост на лево/десно цевководи на локацијата, целосно прекршувајќи ги ограничувањата на насоката и прилагодувајќи се на различни структурни дизајни на опремата.

Форми за монтирање и типични апликации

   1. Методи на монтирање

     -- Врвна монтажа: Фиксиран преку дупки со прецизни отвори за иглички за позиционирање, погодни за поставување на горниот дел од работното парче и сценарија за позиционирање со висока прецизност кои бараат нула поместување.

     --  Монтирање на дното: Фиксиран преку дупки со навој на дното со стабилна и сигурна структура, применлива за склопување на површината на стандардната опрема и фиксно линеарно возење.

     --  Странично монтирање: Фиксиран преку дупки со странични навојни, совршени за опрема со ограничен вертикален простор и густо паралелно распоредување на повеќе лизгачки единици.

   2. Типични сценарија за примена

     --  3C Електроника: Монтирање и поврзување на чип, фокусирање на модулот на објективот, ултра прецизно позиционирање на микро компоненти, тестирање на циклусот на сонда

     --  Оптичка опрема: прецизно движење на CCD камерата, фина калибрација на оптичките леќи, ласерско позиционирање, возење со платформа за откривање со висока прецизност

     --  Микропрецизно собрание: минијатурно автоматско заклучување со завртки, стегање на терминалот, прецизно вметнување на компоненти, високопрецизно возење со жига

     -- Медицинска опрема: Прецизна контрола на микро пумпата, минијатурно прецизно прекинување на вентилот, телескопско позиционирање на мали инструменти

Споредба на избор на табела со слајдови: MXP vs MXJ vs MXQ

Водич за брз избор во 3 чекори

   1. Избор на отвори по оптоварување
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Резервирајте не помала од 50% безбедносна маржа за оптоварување за да обезбедите стабилно прецизно работење.

   2. Потврда за мозочен удар Стандарден опсег на удар: 5~30 mm. Дајте приоритет на кратки потези (5~20 mm) за работни услови со висока фреквенција за да се одржи поголема точност на позиционирање и оперативна стабилност.

   3. Усогласување на конфигурацијата

      --  Следење на положбата: Опремете 2 магнетни прекинувачи M9B за повратни информации за позицијата на двонасочен удар во реално време.

     -- Прецизно ограничување и баферирање: Изберете метална граница со двоен крај (B) за прецизно позиционирање прилагодливо од 0~5 mm; изберете хидрауличен тампон за φ8 и погоре модели за да го намалите ударот со висока фреквенција.

     --  Адаптација на цевки: Прифатете аксијални цевки за распоред на ултра тесен простор и странични цевки за конвенционални стандардни сценарија за инсталација.

Резиме на една реченица

     Пневматска лизгачка маса со ултра-висока прецизност од серијата SOLH MXP се карактеризира со ултра-ниска паралелизам од 0,004 mm, минимална ротациона грешка, вградена интегрирана шина водилка, цевководи што се преклопуваат во двојна насока и опционален хидрауличен тампон, служејќи како врвна високо-ригидност, микролинеарна фаза за оптичко откривање и ултра-крајна склопување за оптички опрема за автоматизација.
