Марка: SOLH од Richge Technology

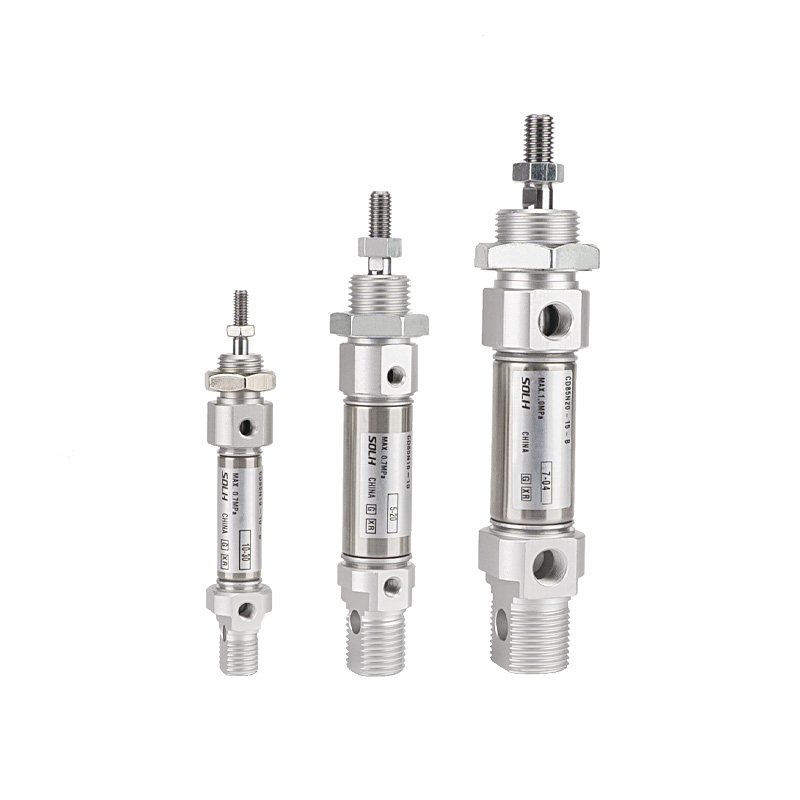

Мини цилиндар од нерѓосувачки челик од серијата SOLH C85 е во согласност со меѓународниот стандард ISO 6432, опсег на отвори φ8~25 mm. Карактеристики: компактен преглед, отпорност на корозија, перформанси со голема брзина и висока фреквенција, работа без масло. Широко распореден во опрема за храна, фармацевтска, електроника и општа пневматска автоматизација.
1. Стандард: ISO 6432 (φ8–φ25), универзални димензии за монтирање за глобалниот пазар на мини цилиндри.
2. Материјал: буре од нерѓосувачки челик 304, клипна шипка и заклучувачка навртка; отпорен на 'рѓа, погоден за влажни, слаби киселински и слаби алкални работни услови.
3. Структура: Крајни капачиња со стегање на ролна, без шипки, права цилиндрична форма, мала големина и лесна.
4. Операциски варијанти
-- Едно прачка со двојно дејство (Стандард)
-- Едно дејство (пролетно враќање / пролетно продолжување)
-- Синхрон цилиндар со двојна прачка
-- C85K Неротирачки тип на прачка
5. Перница: Стандардна гумена перница; воздушно перниче (наставка C) опционално за φ10–25 за да се намали ударот при движење со голема брзина.
6. Запечатување: Специјална двонасочна заптивка со жлеб за резервоар за масло, низок притисок при стартување, долг работен век во работна состојба без масло.
7. Откривање на позиција: Вграден магнетен прстен (шифра D) опционален; режими на инсталација на магнетен прекинувач: A=жлеб на патеката, B=жлеб на челична лента.
1. Модел Пример:CD85N25-100C-B
|
Сегмент |
Код |
Дефиниција |
| C85 |
Основна серија |
Мини цилиндар од нерѓосувачки челик ISO6432 |
|
D |
Опција за магнет |
D=Вграден магнетен прстен; Празно=Нема магнет |
| N/F/E/K |
Код на варијанта |
N=Основен тип интегриран клевис F=Тип на рамен крај Е=Едноделување K=Неротирачка прачка |
|
25 |
Големина на отворот (мм) |
8,10,12,16,20,25 |
|
100 |
Должина на удар |
Макс. 400 mm за двојно дејство |
|
C |
Перница |
Празно=Гумено перниче; C=Воздушно перниче (достапно φ10~25) |
|
B |
Монтирање со прекинувач |
A=жлеб на патеката; B=Жлеб на челична лента |
2. Референтен пример за нарачка:CD85N16-50
-- Основен тип, отвор 16, удар 50, вграден магнет, гумена перница.
|
Ставка на параметар |
Спецификација |
| Големини на отвори |
φ8,10,12,16,20,25 mm |
| Работен притисок |
0,1-1,0 MPa; Минимален притисок при стартување: 0,05 MPa |
| Доказ притисок |
1,5 MPa |
| Амбиентална температура |
-10~+70℃；-10~+60℃ за модел опремен со магнет |
| Брзина на клипот |
50–1500mm/s, погодни за високофреквентна реципрокација |
| Перница |
Стандардна гумена перница; опционално воздушно перниче (φ10–25) |
| Тема за воздушно пристаниште |
M5×0,8 (φ8–16); G1/8 (φ20–25) |
| Подмачкување |
Поддржано работење без масло, претходно подмачкано |
| Толеранција на мозочен удар |
± 1,0 mm |
| Отвор (мм) |
Потисок (N) |
Сила на влечење (N) |
Референтно хоризонтално оптоварување (кг) |
|
8 |
30 |
27 |
1.5 |
| 10 |
47 |
43 |
2.3 |
| 12 |
68 |
62 |
3.4 |
| 16 |
121 |
110 |
6.0 |
| 20 |
188 |
172 |
9.4 |
| 25 |
294 |
270 |
14.7 |
1. Опции за монтирање ISO6432
-- N: Основен тип со интегриран клус (најпопуларен)
-- F: аксијално монтирање со рамен крај
-- L: држач со една нога / M: Двоен нож
-- G: Монтирање на прирабница
-- NU: Монтирање на браздата на копче
2. Главни изведени верзии
-- CD85: Со вграден магнетен прстен, компатибилен со магнетни сензори
-- C85K: Квадратна клипна шипка што не се ротира, позиционирање против извртување
-- C85E: Едно дејство (пролетно враќање / пролетно продолжување)
-- CWCD85E: Цилиндар со двојно дејство со двојна прачка, синхроно движење
1. ✅ Претпочитани прилики за C85
-- Прехранбена, фармацевтска и електронска индустрија: нерѓосувачки челик, чиста класа, антикорозивна
-- Циклуси со голема брзина и висока фреквенција: 50–1500 mm/s краткотрајно повратно
-- Распоред на компактна опрема: φ8–25 тенко цилиндрично тело
-- Влажна и малку корозивна средина на работилницата
-- Глобална побарувачка за размена: ISO6432 универзална димензија за директна замена
1. Избор на отвори: Пресметајте го потисокот и хоризонталното оптоварување, резерва ≥50% безбедносна маржа; изберете помал отвор за работа со поголема фреквенција.
2. Потврда за удар: Додадете дополнителна маргина од 10–20 mm; максимален удар 400 mm.
3. Избор на конфигурација
-- Вграден магнет: додадете код D
-- Намалување на ударот со голема брзина: изберете наставка C воздушно перниче
-- Барање против извртување: изберете K не-ротирачка верзија
-- Форма за монтирање на натпревар: N/F/L/M/G според структурата на опремата
Мини цилиндарот од нерѓосувачки челик SOLH C85/CD85 ISO6432 е целосно заменлив со увезената серија SMC, поддржува работа без масло со голема брзина, повеќе методи на монтирање и опционална анти-ротирачка прачка, идеален линеарен погон за храна, медицински и електронски автоматизирани производни линии.
