1. Преглед на производот и основни структурни карактеристики

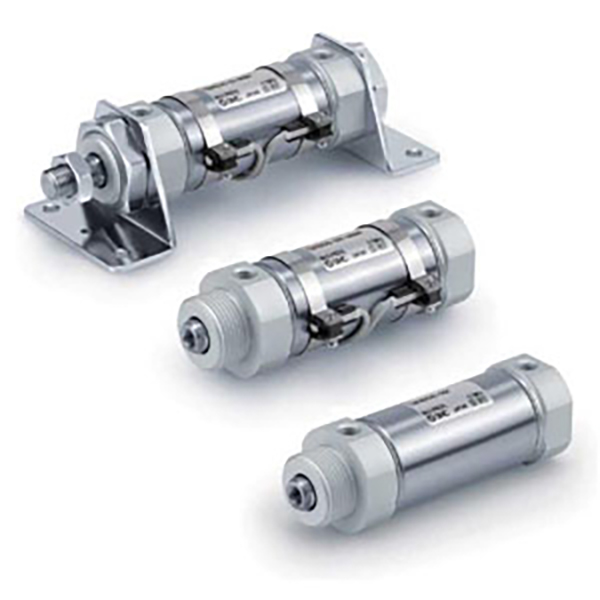

     Серијата SOLH CM3/CDM3 е мини цилиндар од нерѓосувачки челик од новата генерација, оптимизиран како надградена замена за традиционалната серија CM2. Опфаќа големини на отвори од φ20 до φ40, со максимално намалување на вкупната должина од 29 mm и 21% помала тежина во споредба со CM2. Со ултра компактно тело, целосна конструкција од нерѓосувачки челик 304, работа без масло и 4-насочен дизајн на цевки, совршено се прилагодува на ограничен простор, влажни, слаби киселини и алкали и чисти работни услови. Широко се користи во прехранбената, медицинската, електрониката и индустријата за пакување за задачи со прецизно линеарно движење со средно оптоварување.

  1.1 Стандардна и врвна конструкција на материјали

     Целосно усогласен со JIS B 8356 заменливи стандарди. Целата цевка на цилиндарот, клипната шипка и крајните капаци прифаќаат висококвалитетен нерѓосувачки челик 304, обезбедувајќи одлични перформанси отпорни на 'рѓа и отпорни на корозија. Стабилно работи во влажни средини, работни услови со слаба киселина/слаби алкали и чисти производствени работилници со силна еколошка приспособливост.

  1.2 Интегрирана ултракомпактна структура

     Усвојувајќи го заклучувањето на конецот на крајниот капак и интегрираната структура на цевката на цилиндрите, вкупната големина е значително минимизирана. Иновативниот 4-насочен дизајн на цевки (интервал од 90°) обезбедува ултра висока слобода на монтирање, решавајќи ја дилемата за инсталација на тесниот простор на опремата и остварувајќи флексибилен распоред на автоматизираните станици.

  1.3 Диверзифицирани типови на движење за целосно покривање на сценаријата

     • Двојно дејство (CM3B) : Двоен крај на доводот на воздух со клипроцитно движење, најуниверзален тип за стандардно автоматизирано линеарно возење.

     • Едноделно (CM3S/T) : S = Пролетно враќање, T = Проширување на пролетта; автоматско ресетирање по исклучувањето за безбедносни приоритетни сценарија.

     • Двојна шипка (CM3W) : Излез на шипки со двоен крај, синхроно стабилно движење и двојно ефикасен удар за специјални механизми за поврзување.

     • Неротирачка шипка (CM3K) : Шестоаголна клипна шипка против торзија, нула ротација за време на работата за барања за позиционирање со висока прецизност.

  1.4 Врвно запечатување и долг работен век

     Опремен со двонасочен заптивен прстен со ниско триење и вграден жлеб за складирање на масло, цилиндерот има ултра низок почетен притисок и стабилна работа. Стандардниот дизајн за подмачкување без масло ги исполнува стандардите за чиста индустрија. Оптимизираната структура отпорна на абење обезбедува работен век од повеќе од 8 милиони циклуси, со што значително ја намалува фреквенцијата на одржување на опремата.

  1.5 Флексибилен бафер и индукциска конфигурација

     Стандарден гумен пуфер за основна апсорпција на удари и намалување на бучавата; опционален воздушен бафер од типот А за честа работа со голема брзина за да се елиминира крајниот удар. Моделот CDM3 доаѓа со вграден магнетен прстен, компатибилен со магнетни прекинувачи од серијата M9B/A93/Z73 за повратни информации од сигналот за позиција во реално време и автоматска контрола на поврзувањето со PLC; CM3 немагнетна верзија за едноставно циклично движење.

2. Целосни правила за именување на моделот и примери за нарачка

  1. Типична структура на моделот: CDM3B25-100Z

 2. Примери за стандарден редослед

     • Магнетен модел со двојно дејство: CDM3B32-50Z (б32 отвор, удар од 50 mm, вграден магнетен прстен, двојно дејство)

     • Модел за враќање на пролетта со еден актер: CDM3S20-25Z (б20 отвор, удар од 25 mm, ресетирање на пружината)

     • Неротирачки прецизен модел: CDM3K40-100Z (дупка φ40, удар од 100 mm, хексагонална анти-торзија прачка)

3. Основни технички параметри (стандарден тип)

4. Теоретски податоци за потисок и затегнување од 0,5 MPa

 4.1 Табела за потисок и затегнување со двојно дејство (CM3B).

  4.2 Табела за изведба на едно дејство (CM3S Spring Return).

5. Типови на монтирање и модели на изведени

  5.1 Диверзифицирани методи за монтирање

     • Б Основен тип: Директна монтажа преку навои на крајниот капак, најуниверзален и најисплатлив метод за монтирање.

     • L Нога за стапала: Фиксиран со аксијален ножен држач за стабилна хоризонтална инсталација.

     • Монтирање на прирабница F/G: Инсталација на странична прирабница од страна на прачка / без прачка за вертикално фиксно позиционирање.

     • C/D Clevis Mount: Поврзување со единечна брава / двојна клавичка за сценарија за нишање и поврзување.

     • E Trunnion Mount: Структура на странични копчиња без шипки за флексибилно замавнување.

  5.2 Основни изводни серии

     • CDM3B: Магнетен тип со двојно дејство (стандарден мејнстрим модел)

     • CDM3S/T: Магнетен тип на едно дејство (пролетно враќање / пролетно продолжување)

     • CDM3W: Магнетна двојна прачка со двојно дејство

     • CDM3K: Магнетна неротирачка хексагонална прачка од типот

     • CDM3R: Директен ултратенок тип на монтирање за станици со екстремно ограничен простор

6. Споредба на селекција CM3 vs CM2

7. Водич за брз избор во 3 чекори

     1. Избор на дупчење: Потврдете ја големината на отворот според вистинската тежина на товарот, резервирајте не помала од 50% безбедносна маржа. Дајте приоритет на серијата CM3 за работни услови со среден потисок, чисти и отпорни на корозија.

     2. Избор на мозочен удар: Вистински работен удар плус 10~20mm безбедносна маржа. Следете ги стандардните правила за удар: двојно дејство ≤300 mm, едно дејство ≤100 mm.

     3. Функционална конфигурација: Изберете B за конвенционално клипно движење со двојно дејство; S за безбедносни сценарија за ресетирање на пружина со едно дејство; K за високопрецизни барања за позиционирање против торзија.

Резиме на една реченица

     Краткиот мини цилиндар од нерѓосувачки челик SOLH CM3 од новата генерација се одликува со ултра компактно лесно тело, целосна отпорност на корозија од нерѓосувачки 304, долготрајна работа без масло и разновидни методи на монтирање, обезбедувајќи високостабилни решенија за линеарни движења со среден потисок заштеда на простор за храна, медицинска, електронска опрема и пакување за чиста опрема.
