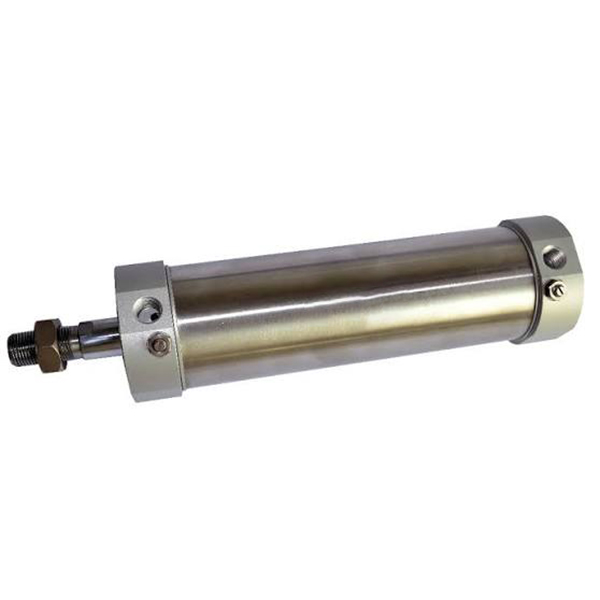

Мини цилиндар од нерѓосувачки челик од серијата MG | JIS Стандарден пневматски цилиндар отпорен на корозија

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

     Серијата SOLH MG е ​​издржлив мини пневматски цилиндар од целосно нерѓосувачки челик, произведен во согласност со индустриските стандарди JIS. Опфаќа опсег на отвори од φ20 до φ63 mm, позициониран помеѓу економичните серии MA и сериите од високата класа CM2. Одликувајќи се со одлична отпорност на корозија, отпорност на вибрации и ултра долг работен век, тој обезбедува извонредни перформанси. Целосно заменлив со сериите SMC CM2/CM3, широко се применува во сценарија за автоматизација со средни и високи стандарди, вклучувајќи храна, фармацевтски производи, пакување, електроника, влажни и слаби киселинско-базни работни средини.

  1.1 JIS стандард и висока заменливост

     Строго произведен според спецификациите на стандардот JIS со унифицирани димензии за монтирање и стандарди за интерфејс. Постигнува совршена димензионална и структурна заменливост со цилиндрите од сериите SMC CM2 и CM3, поддржувајќи замена со нула модификација, надградба на сериска опрема и стандардизирано автоматизирано усогласување на линиите.

  1.2 Целосна антикорозивна структура од нерѓосувачки челик

     Усвојување на премиум SUS304 цилиндрична цевка и клипна шипка од не'рѓосувачки челик, усогласени со крајните капаци од алуминиумска легура со висока цврстина. Интегрираната структура на материјалот обезбедува одлични перформанси отпорни на 'рѓа, антикорозивни и отпорни на притисок, стабилно приспособувајќи се на тешки работни услови како што се висока влажност, прашина, слаба киселина и слаби алкали, што ги надминува обичните економични цилиндри во еколошката приспособливост.

  1.3 Структура на фирмата за тркалање со капсулација со занитвам

     Усвојување на професионална технологија за инкапсулација на тркалање на занитвам за интеграција на стегање на крајниот капак и цевката на цилиндерот. Целокупната структура е цврста и цврста со силна отпорност на вибрации и отпорност на удар, избегнувајќи лабаво поврзување при долгорочно работење со висока фреквенција. Рационализираната тркалезна права форма се карактеризира со едноставна структура и практично секојдневно одржување, намалувајќи ги оперативните трошоци и трошоците за одржување.

  1.4 Диверзифицирано движење и функционални деривати

     • МГ двојно дејствување: Двоен крај на доводот на воздух со клипроцитно движење, најуниверзален стандарден тип за конвенционална линеарна автоматизација.

     • MSG единечно дејствување (истуркање): Структура за истиснување на пролетта, автоматско продолжување по прекин на напојувањето за механизми за безбедно ресетирање.

     • MTG единечно дејствување (повлекување назад): Структура за враќање на пружината, автоматско повлекување по прекин на струја за сценарија за заштитно позиционирање.

     • МГД двојна прачка: Двојна излезна клипна шипка, остварување синхроно движење и двојно ефикасно движење за прецизен синхрон пренос.

     • MGC прилагодливо перниче: Двојно дејство со прилагодлив воздушен бафер со двоен крај, ефикасно го намалува шумот и ударот за циклично работење со голема брзина.

     • MGCD двојна прачка перница: Структура со двојна прачка опремена со прилагодлив воздушен бафер, комбинирајќи синхроно работење и стабилни перформанси со голема брзина.

  1.5  Сигурен тампон и систем за запечатување со ниско триење

     Стандардно опремено со висококвалитетна гумена подлога против судир за основно баферирање и намалување на шумот; Надградените модели MGC/MGCD поддржуваат рачно прилагодливо воздушно перниче со двоен крај, совршено прилагодувајќи се на работните услови со голема брзина и тешки товари. Усвојувајќи го специјален облик на двонасочна композитна заптивка со вграден жлеб за складирање на масло, цилиндерот се одликува со ултра низок стартен притисок, стабилна работа без масло и работен век од над 8 милиони циклуси.

  1.6  Вградена магнетна индукција од целосна серија

     Целата серија MG доаѓа со вграден магнетен прстен (S код како стандарден, неотстранлив), компатибилен со магнетните прекинувачи од сериите Airtac CS1-G и SMC M9B. Поддржува прецизно откривање на позицијата на клипот во реално време и поврзување на електричен сигнал, реализирајќи автоматско позиционирање на циклусот и интелигентно следење на опремата.

2. Целосни правила за именување на моделот и примери за нарачка

 1. Типична структура на моделот: MG25-100S-CM-FA

 2. Примери за стандарден редослед

     • Стандарден магнетен модел со двојно дејство: MG32-75S-CM (дупче 32мм, удар од 75мм, тркалезна опашка, вграден магнетен прстен)

     • Прилагодлив модел на перница со двојно дејство: MGC40-100S-CA (дупче 40мм, удар од 100мм, опашка за нишање, прилагодлива воздушна перница)

     • Модел за враќање на пролетта со еден актер: MTG20-50S-U (дупче 20 мм, удар од 50 мм, рамна опашка, ресетирање со едно дејство)

3. Основни технички параметри (стандарден тип)

4. Референтна табела за теоретски потисок и затегнување од 0,5 MPa (една шипка)

  4.1 Податоци за изведба со двојно дејство (MG).

  4.2 Податоци за изведба на едно дејство (MTG Spring Return).

5. Форми за монтирање и изведени модели

  5.1 Диверзифицирани универзални методи за монтирање

     • CM тркалезна опашка: Стандардна права монтажа, најуниверзален тип за конвенционална фиксна линеарна работа

     • CA замав опашка: Структура на опашка што може да се ниша, специјално прилагодена за механички механизми за осцилирање и превртување

     • U Рамна опашка: Компактен дизајн со рамна опашка, погоден за ултра тенок и тесен простор за инсталација

     • FA/FB Предна/Задна прирабница: Прицврстување на предните и задните рамни прирабници, стабилна вертикална инсталација за позиционирање на тешки товари

     • Држач за стапало LB: Фиксирање на аксијална основа на стапалото, удобна странична инсталација и распоред на опремата

     • Двоен држач за уво SDB: Структура со двојна шарка, флексибилна работа на замавнување за специјални сценарија за поврзување

  5.2 Основни изводни серии

     • МГ Стандардна двојна глума: Универзален модел со магнетна опрема за општа автоматизација со среден стандард

     • MSG/MTG Едноделно: Типови на пружински истиснување/враќање пружини за безбедно ресетирање и заштитно позиционирање

     • МГД двојна прачка: Синхрона излезна структура со двоен крај, удвојување на ударот и подобрување на стабилноста на работата

     • MGC прилагодливо перниче: Надградена структура на воздушниот тампон, најпосакувана за честа циклична работа со голема брзина

     • MGCD двојна прачка перница: Интегрирање на синхронизација со двојна прачка и прилагодлив бафер за високопрецизна опрема со голема брзина

6. Споредба на селекција MG vs MA vs CM2

7. Водич за брз избор во 3 чекори

     1. Избор на дупчење: Изберете ја соодветната големина на отворот врз основа на вистинската тежина на товарот, резервирајте повеќе од 50% безбедносна маржа. Дајте приоритет на серијата MG за работни услови со средно-високо оптоварување и отпорни на корозија.

     2. Избор на мозочен удар: Вистински работен удар плус 10~20mm безбедносна маржа; следете ги стандардните граници на удар: двојно дејство ≤500mm, едно дејство ≤150mm.

     3. Функционална конфигурација: Изберете MG за стандардно двојно дејство, MTG за враќање на пружината со едно дејство, MGC за брзински прилагодливи барања за перничиња. Целосната серија е однапред опремена со магнетни прстени, компатибилни со магнетните прекинувачи CS1-G и M9B за откривање позиција.

Резиме на една реченица

     Стандардниот мини цилиндар од не'рѓосувачки челик SOLH MG JIS балансира висока отпорност на корозија, долг работен век и перформанси, со разновидни опции за движење и монтирање, што служи како оптимално пневматско решение за среден опсег за опрема за автоматизација на храна, фармацевтски производи, пакување и влажна средина.
