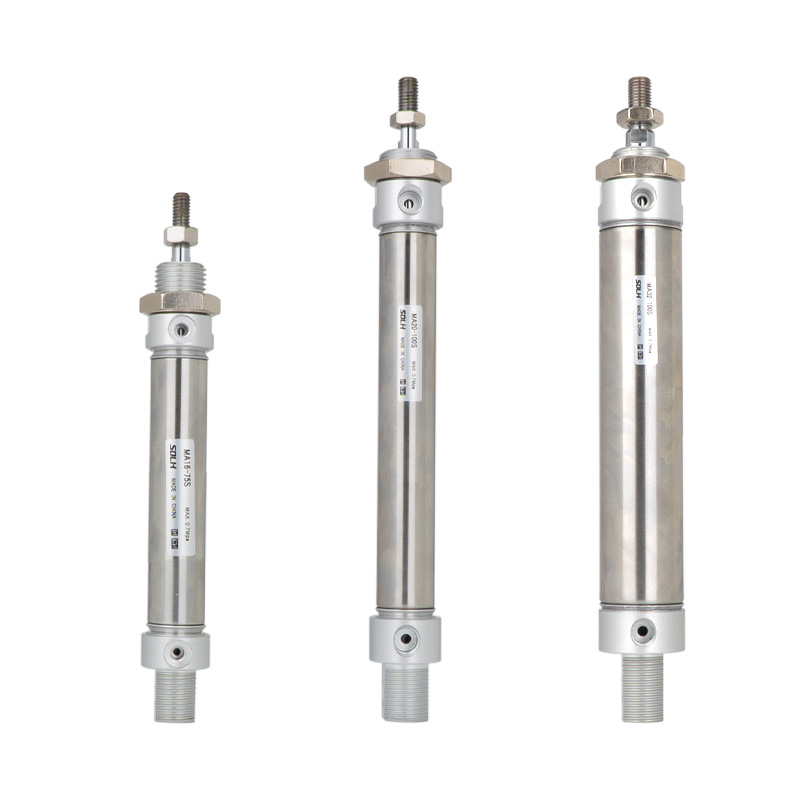

Мини цилиндар од нерѓосувачки челик од серијата MA (економичен општ тип)

Марка: SOLH од Richge Technology

Преглед на производот

     Економичен мини цилиндар од не'рѓосувачки челик од серијата SOLH MA, големина на отвор φ16/20/25/32/40/50/63mm. Заменливо со сериите SMC CM2/CM3. Изведба со високи трошоци, зрела структура, универзални димензии на монтирање и отпорност на корозија. Широко се применува во лесната индустрија, електрониката, пакувањето, храната и опремата за мала автоматизација за лесно и средно оптоварување, буџетски чувствителни, чисти или влажни работни услови.

Основна структура и карактеристики на дизајнот

   1. Стандард: внатрешен стандард на претпријатието, високо заменлив со SMC CM2/CM3.

   2. Материјал: 304 буре и клипна шипка од не'рѓосувачки челик, крајни капачиња од алуминиумска легура, отпорни на 'рѓа за влажна, слаба киселина, слаба алкална и чиста средина.

   3. Структура: Крајна капа и поврзување со буре со стегање на ролна, стабилна структура и конкурентна цена, права цилиндрична форма за лесно одржување.

   4. Операциски варијанти

     -- MA Двојно дејство: Довод на воздух на двата краја, најчест стандарден модел

     -- MSA Single Acting Spring Extend: Автоматско продолжување кога воздухот е прекинат

     -- MTA Single Acting Spring Return: Автоматски повлечете се кога воздухот е прекинат

     -- MAD Double Rod: прачка издолжена од двете страни, синхроно движење, двојно ефикасен удар

     -- MAJ прилагодлив удар: двојно дејство со фино прилагодување за прецизно позиционирање

   5. Перница: Стандардна гумена подлога против судир; MAC опционално прилагодливо воздушно перниче за намалување на ударот и бучавата при движење со голема брзина.

   6. Запечатување: Специјална двонасочна заптивка со жлеб за складирање масло, низок притисок при стартување, работа без масло, работен век ≥5 милиони циклуси.

   7. Откривање позиција: Сите модели вграден магнетен прстен (наставка S), компатибилен со магнетни прекинувачи AirTAC CS1-G или SMC M9B за повратни информации за положбата на клипот.

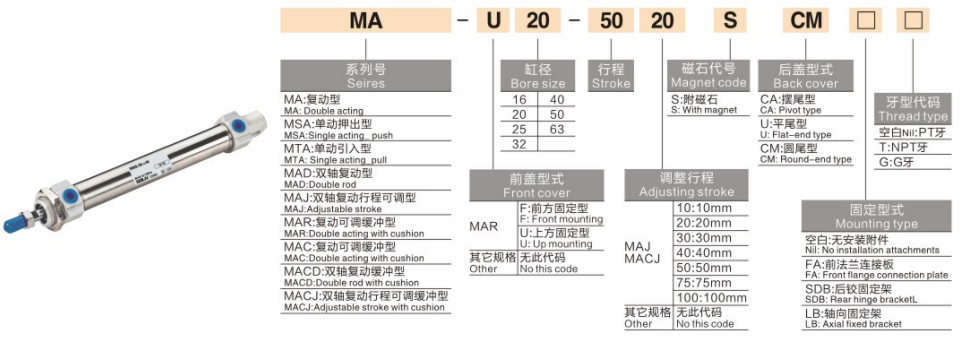

Целосно правило за кодирање на моделот

   1. Модел Пример:MA25-100S-CM-FA

Референтни примери за стандардна нарачка

     -- MA32-75S-CM: Боре32, удар75, двојно дејство, цилиндрична опашка, вграден магнет

     -- MTA20-50S-U: Bore20, удар 50, враќање на пролетта со едно дејство, рамна опашка

     -- MAJ40-100S-CA: Bore40, stroke100, прилагодлив удар, опашка на клешти

Универзални технички спецификации

Теоретска сила на потисок и влечење @0,5MPa (единечна шипка, единица: N)

   1. М-р со двоен в.д

   2. MTA со едно дејствување (пролетно враќање @0,5MPa)

Форми за монтирање и изведени модели

   1. Задна опашка и опции за монтирање

     -- Цилиндрична опашка CM: Стандардно директно монтирање (најпопуларно)

     -- CA Clevis опашка: Задна шарка за механизам за нишање

     -- U Рамен опаш: Инсталација на рамнина за ограничен аксијален простор

     -- FA/FB Прирабница: Прицврстување на плочата со предна/задна прирабница

     -- LB Нога за стапало: Инсталација на страничен аксијален држач

     -- SDB Double clevis: Врска со шарки за нишачко движење

   2. Главни изведени верзии

     -- MA: Стандардно двојно дејство со вграден магнет

     -- MSA/MTA: Продолжување на пружината со едно дејство /пролетно враќање

     -- MAD: Двојна прачка со двојно дејство

     -- MAJ: Прилагодлив удар со двојно дејство

     -- MAC: двојно дејство со прилагодливо воздушно перниче

Водич за брз избор во 3 чекори

   1.Избор на отвори: Пресметајте го потребното потисок и хоризонтално оптоварување, резерва ≥50% безбедносна маржа; изберете MA повластен за проекти со лесни и средни оптоварувања и чувствителни на трошоци.

   2. Потврда за удар: Додадете дополнителна маргина на патување од 10~20mm; Максимален удар: двојно дејство ≤500mm, едно дејство ≤100mm.

   3.Соклопување на конфигурацијата

     -- Операција: Двојно дејство → MA; враќање на пролетта со едно дејство → МТА; прецизно подесување на ударот → MAJ

     -- Перница: Изберете MAC прилагодливо воздушно перниче кога работи брзина - 500 mm/s

     -- Повратни информации за позицијата: Сите модели опремени со вграден магнет, одговараат на магнетните прекинувачи CS1-G / M9B

Резиме на една реченица

     Економичен мини цилиндар од нерѓосувачки челик SOLH MA е заменлив со сериите SMC CM2/CM3, обезбедува изобилство варијанти и повеќекратни избори за монтирање, економичен линеарен погон за автоматизација на лесно и средно оптоварување, пакување, храна и електронски производни линии.
