Ултра-краток лесен цилиндар од серијата CG3 | Компактен пневматски цилиндар со голема брзина од новата генерација

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

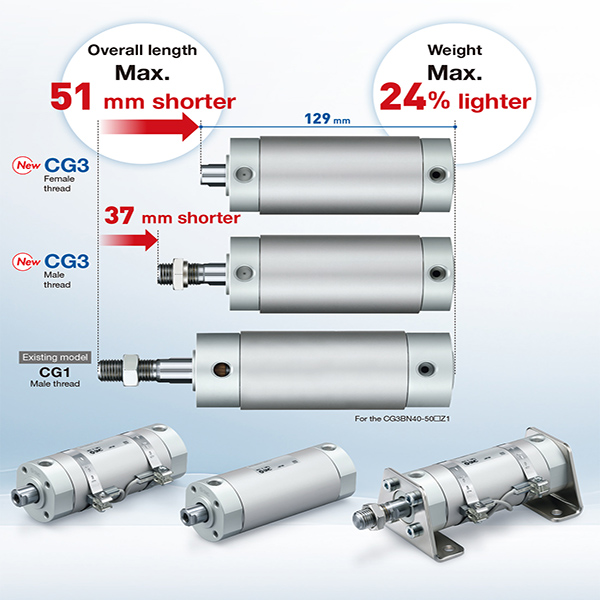

     Серијата SOLH CG3/CDG3 е лесни пневматски цилиндри од ултра-кратка легура на алуминиум од новата генерација, кој служи како директна надградба и замена за традиционалната серија CG1. Покрива широк опсег на отвори од φ20 до φ100 mm, со максимално намалување на вкупната должина од 51 mm и намалување на тежината за 24% во споредба со CG1. Со ултра компактно тело, ултра мала тежина, брзо работење со низок шум и дизајн без одржување без масло, тој е совршено прилагоден за сценарија со средно и лесно оптоварување, долг удар, висока фреквенција и ограничен простор, широко применета во автоматизирани производни линии, електронска опрема, машини за пакување и лесни индустриски системи.

  1.1 Индустриски стандард и силна заменливост

     Развиена врз основа на стандардот за кружни цилиндри со краток тип на SMC од новата генерација, серијата CG3 може да се пофали со одлична заменливост на монтирањето со старата серија CG1, истовремено постигнувајќи покомпактни вкупни димензии, ефикасно надградување на старата опрема и оптимизирање на механичкиот распоред на просторот без комплицирани структурни измени.

  1.2 Структура на премиум лесен материјал

     Усвојување на алуминиумска легура со висока јачина за цевката на цилиндрите и крајните капаци, поврзана со тврдохромирана клипна шипка. Оптимизираната формула за материјал ја намалува вкупната тежина за 24% во споредба со CG1, со висока структурна цврстина, одлична дисипација на топлина и силна отпорност на деформација, обезбедувајќи стабилно долгорочно работење со висока фреквенција.

  1.3 Интегрирана компактна структура и флексибилни цевки

     Интегрираната структура на цевката на цилиндарот и крајната покривка со дизајн за заклучување на конец го поедноставува расклопувањето, склопувањето и секојдневното одржување. Иновативниот 4-насочен распоред на цевки (интервал од 90°) обезбедува ултра висока слобода за инсталација и цевководи, решавајќи го тесното грло за инсталација на тесниот простор на опремата и поддржувајќи разновидни механички шеми на распоред.

  1.4 Диверзифицирани типови на движење за целосно покривање на сценаријата

     • Двојно дејство (CG3B): Двоен крај на доводот на воздух во клип движење, најуниверзален стандарден тип за конвенционално автоматизирано линеарно возење.

     • Едноставно дејство (CG3S/T): S = Пролетно враќање, T = Проширување на пролетта; автоматско ресетирање по прекин на напојувањето за безбедносно блокирање и сценарија за итно ресетирање.

     • Двојна шипка (CG3W): Синхроно движење на шипката со двоен крај, удвоен ефективен удар и одлична отпорност на торзија за посебни механизми за поврзување и позиционирање.

     • Неротирачка шипка (CG3K): Шестоаголна клипна шипка против торзија, нула ротација за време на работата за да се гарантира високопрецизно повторено позиционирање.

  1.5 Оптимизиран бафер и висококвалитетен систем за запечатување

     Стандарден гумен пуфер со висока еластичност (N) за основна апсорпција на удари и намалување на бучавата; опционален воздушен бафер од типот А за честа работа со голема брзина за да се елиминира крајниот удар и да се продолжи работниот век. Опремен со композитен заптивен прстен со ниско триење и вграден жлеб за складирање на масло, цилиндерот се одликува со ултра низок почетен притисок, стабилна работа и перформанси за одржување без масло, со работен век од над 8 милиони циклуси.

  1.6 Интелигентна индукциска конфигурација

     Моделот CDG3 доаѓа со вграден магнетен прстен, компатибилен со магнетни прекинувачи од серијата M9B/A93/Z73 за откривање на положбата на клипот во реално време и автоматска контрола на поврзувањето на сигналот со PLC; Немагнетната верзија CG3 е применлива за едноставно циклично движење без барања за откривање позиција.

2. Целосни правила за именување на моделот и примери за нарачка

 1. Типична структура на моделот: CDG3BN25-100Z

  2. Примери за стандарден редослед

     • Модел со магнетна женска нишка со двојно дејство: CDG3BN32-200Z (дупнато φ32, удар од 200 мм, магнетно опремено, женска конец за крај на прачка)

     • Магнетниот модел за враќање на пролетта со едно дејствување: CDG3S40-100Z (в40 отвор, удар од 100 мм, ресетирање на пружина со едно дејство, магнетно опремено)

     • Магнетен не-ротирачки прецизен модел: CDG3K50-150Z (б50 отвор, удар од 150 mm, хексагонална анти-торзија прачка)

3. Основни технички параметри (стандарден тип)

4. Теоретски податоци за потисок и затегнување од 0,5 MPa

  4.1 Табела за потисок и затегнување со двојно дејство (CG3B).

  4.2 Табела за изведба на едно дејство (CG3S Spring Return).

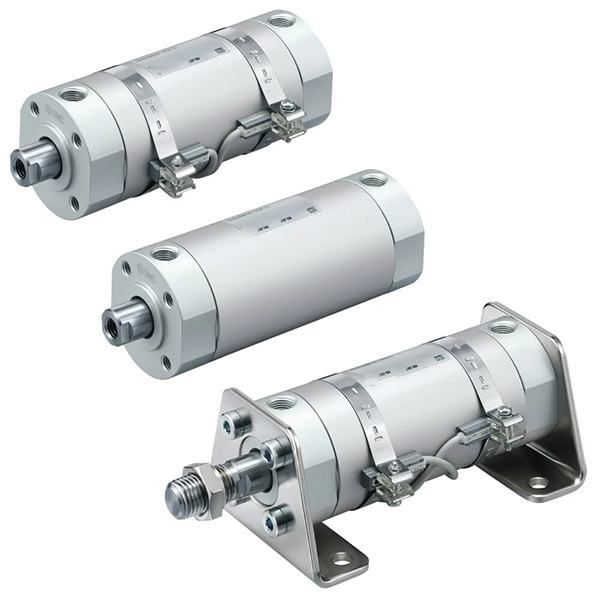

5. Типови на монтирање и модели на изведени

 5.1 Диверзифицирани универзални методи за монтирање

     • Б Основен тип: Директна монтажа преку навои на крајниот капак, најуниверзален и најисплатлив метод за монтирање за стандардно линеарно возење.

     • L Нога за стапала: Фиксиран со аксијален ножен држач, специјално дизајниран за странично поставување и хоризонтално прицврстување сценарија.

     • Монтирање на прирабница F/G: Рамно монтирање на странична прирабница од страна на прачка / без прачка за вертикално фиксно позиционирање и стабилизација на тешки товари.

     • C/D Clevis Mount: Приклучок за единечни / двојни клеви, погоден за механички конструкции за нишање и поврзување.

     • E Trunnion Mount: Инсталација на страничен бандаж без прачка, идеален за работни услови за превртување и нишање.

  5.2 Основни изводни серии

     • CDG3B: Магнетен тип со двојно дејство (стандарден мејнстрим модел)

     • CDG3S/T: Магнетен тип на едно дејство (пролетно враќање / пролетно продолжување)

     • CDG3W: Магнетна двојна прачка со двојно дејство

     • CDG3K: Магнетна неротирачка хексагонална прачка од типот

     • CDG3R: Ултра тенок тип на директна монтажа за станици со опрема со екстремно ограничен простор

6. Споредба на селекција CG3 vs CG1

7. Водич за брз избор во 3 чекори

     1. Избор на дупчење: Изберете ја соодветната големина на отворот според вистинската тежина на товарот, резервирајте не помала од 50% безбедносна маржа. Дајте приоритет на серијата CG3 за работни услови со лесно оптоварување и ограничен простор.

     2. Избор на мозочен удар: Поставете го вистинскиот работен удар плус безбедносна маржа од 10~20 mm. Следете ги стандардните правила за удар: двојно дејство ≤300 mm, едно дејство ≤100 mm.

     3. Функционална конфигурација: Изберете B за конвенционално клипно движење со двојно дејство; S за безбедносни сценарија за ресетирање на пружина со едно дејство; K за високопрецизно позиционирање против торзија. Изберете воздушен бафер од тип А за работа со голема брзина (>500 mm/s) за да го намалите ударот и бучавата. Изберете магнетен модел CDG3 усогласен со прекинувачите M9B/A93 за откривање позиција во реално време и автоматска контрола.

Резиме на една реченица

     Ултра-краткиот лесен цилиндар SOLH CG3 од новата генерација има ултра компактно лесно тело, работа со мал шум со голема брзина, перформанси без одржување без масло и разновидни методи за монтирање, обезбедувајќи решенија за линеарни движења со високи трошоци и заштеда на простор за автоматизирана опрема со висока фреквенција со средно и лесно оптоварување.
