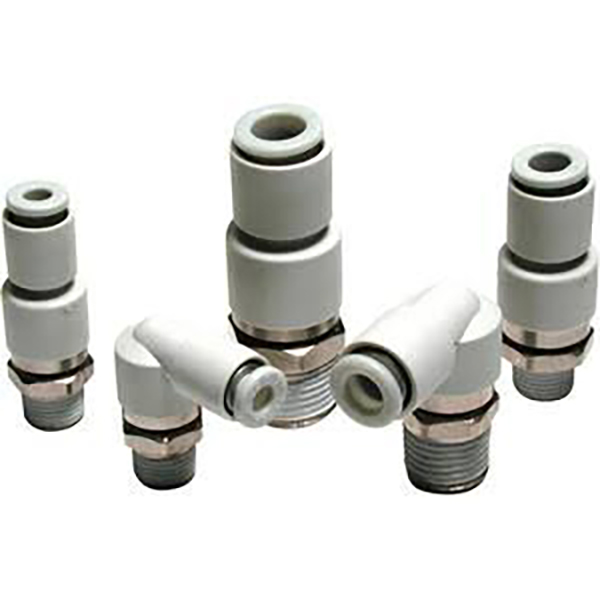

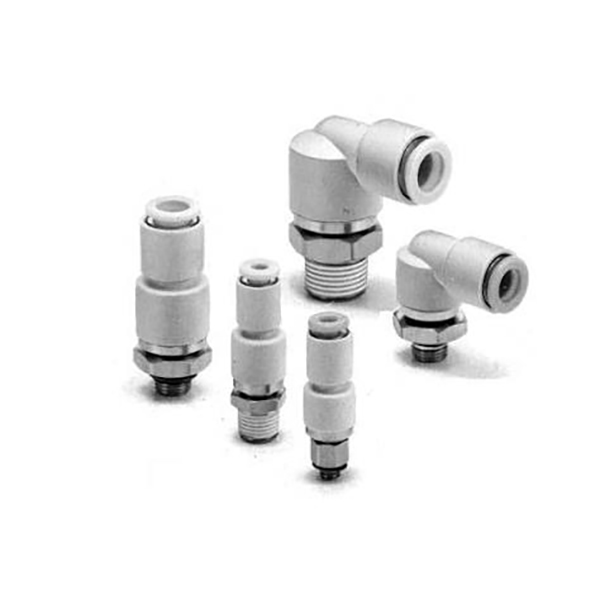

Вртливи ротирачки приклучоци од серијата KS / KX

Вртливи ротациони фитинзи за притискање од серијата SOLH KS / KX

Марка: SOLH од Richge Technology | Ротирачки пневматски ротационен сојуз за 360°

1. Преглед на производот

  Серијата KS / KX се ротирачки вртливи приклучоци дизајнирани за континуирано ротирање од 360° и осцилирачки апликации како што се роботски манипулатори, ротациони маси и осцилирачки краеви на цилиндрите. Тие спречуваат заплеткување, извиткување или распаѓање на воздушните цевки за време на движењето.

     • КС = Стандарден тип на вртење (едно топчесто лежиште)

     • KX = Тип на вртење со голема брзина (двојни топчести лежишта)

2. Основна разлика: KS vs KX

     • Стандарден тип на КС: Единечно топчесто лежиште, мал вртежен момент. Максимална брзина: 500 вртежи во минута (φ4/φ6), 400 вртежи во минута (φ8), 300 вртежи во минута (φ10), 250 вртежи во минута (φ12). Погоден за осцилации со средна и мала брзина и наизменична ротација.

     • KX тип со голема брзина: Двојни топчести лежишта, ултра низок вртежен момент, помазна ротација. Максимална брзина: 1500 вртежи во минута (φ4/φ6), 1200 вртежи во минута (φ8), 1000 вртежи во минута (φ10/φ12). Погоден за континуирано ротирање со голема брзина и чести осцилации.

3. Основни карактеристики

     • ✅ 360° Слободна ротација: Вградениот состав на лежиштето го елиминира јазлињето и извртувањето на цевките на ротирачките краеви.

     • ✅ Низок ротационен момент: Само 0,006～0,022 N·m на 0,5 MPa, минимално дополнително оптоварување на оските на движење.

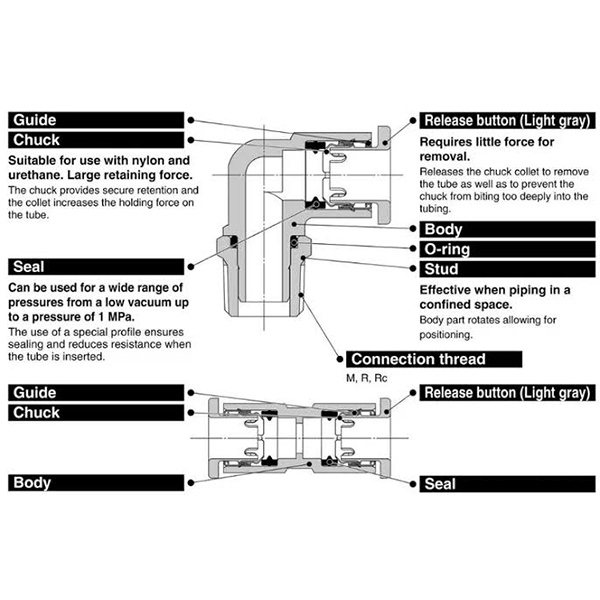

     • ✅ Внатрешна структура против ротација: Спречува вртење на цевките заедно со фитингот и го продолжува работниот век на цевката.

     • ✅ Изградба без бакар: Позлата со никел без електроника, употреблива во средини со бакар ограничени (полупроводници, преработка на храна, медицински).

     • ✅ Push-to-Connect: Компатибилен со φ4/φ6/φ8/φ10/φ12 PU, најлон и меки најлонски цевки. Автоматско заклучување при вметнување, притиснете ја јаката за брзо ослободување.

     • ✅ Компатибилен со вакуум: −100 kPa ~ 1,0 MPa (Не се препорачува за критично држење во вакуум поради мало вродено истекување).

     • ✅ Заптивната смеса со претходно обложена нишка (суфикс S): Стандардна опција; не е потребна тефлонска лента за време на инсталацијата.

4. Именување на модели и примери

  Стандардна серија КС

     • КСH06-02S: Прав (H), φ6 цевка, R1/4 конец, претходно нанесен заптив (S)

     • КСL08-01S: Лакт (L), φ8 цевка, R1/8 конец, претходно нанесен заптив (S)

  KX серија со голема брзина

     • KXH04-M5: Прав (H), φ4 цевка, M5×0,8 метрички навој

     • KXL10-03S: Лакт (L), цевка φ10, конец R3/8, претходно нанесен заптив (S)

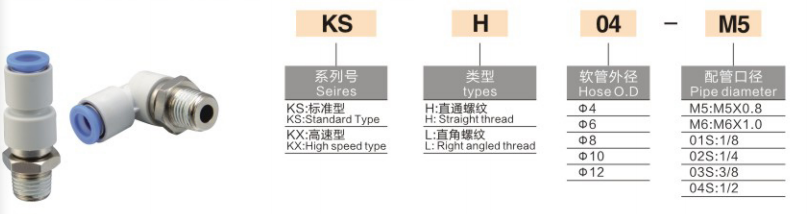

  Правило за именување

5. Технички спецификации

Заеднички параметри

Ротациски вртежен момент @ 0,5 MPa (N·m)

Максимална брзина на вртење (вртежи во минута)

6. Сценарија за примена

     1. Зглоб/зглоб на робот: Спречете заплеткување на цевките на ротирачките крајни ефектори на роботот.

     2. Ротирачки индексни маси: Континуирано довод на воздух од 360° за грамофони со голема брзина.

     3. Осцилирачки краеви на цилиндрите: Механизми за рокер и превртување за ослободување на стресот од извртување на воздушните линии.

     4. Општа автоматизација: Пневматски единици со чести осцилации и интермитентна ротација.

7. KS / KX наспроти обични KQ притисни фитинзи

8. Водич за избор

     • Осцилација со мала брзина (≤500 вртежи во минута) →КС, подобри перформанси на трошоците

     • Континуирано ротирање со голема брзина (>500 вртежи во минута) →KX, двојно лежиште за подолг работен век

     • Околини без бакар и чувствителни на вакум → Претпочитајте KS / KX
