Y Тип Двојно уво Clevis спој за крајот на шипката на цилиндарот

SOLH Y тип двоен ушен спој за шипки со пневматски цилиндричен крај, стандарден конектор за вилушка што може да се замени со SMC/AirTAC делови. Внатрешен навој M10×1,25-M27×2 соодветни отвори од 32-125mm, дупка за игла φ10-27mm, ±5° единечно замавнување на авион. Јаглероден челик поцрнет/галванизиран или нерѓосувачки челик. Идеален за едно уво оптоварување со држачи со големо оптоварување во притискање и артикулирани механизми.

Испрати барање

Опис на производот

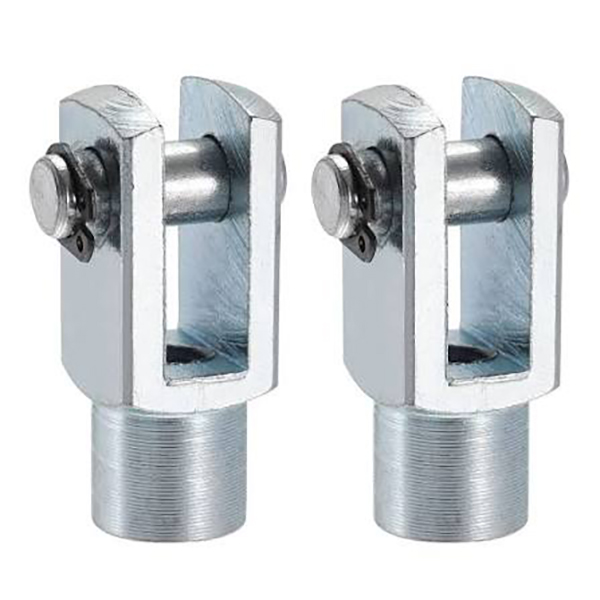

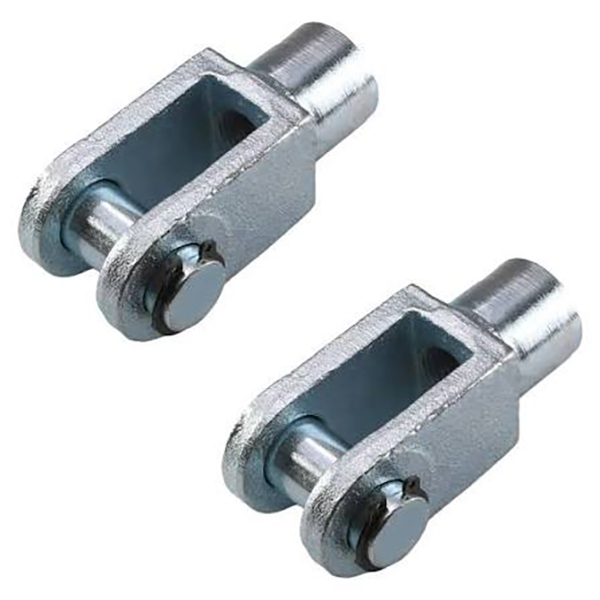

Y Тип Двојно уво Clevis спој за цилиндар прачка Крај | Вилушка пневматски цилиндар Y Clevis фитинг

Марка: SOLH од Richge Technology | Стандардна клипна шипка со пневматски цилиндар Y Fork Clevis додаток

1. Преглед на производот

Спојот од типот Y, исто така наречен двојна вилушка за уши, доаѓа со внатрешен навој за прицврстување на шипката на клипот на цилиндарот. Неговите двојни уши го прицврстуваат единечниот уво за оптоварување, склопен со осовина за игла за поврзување со шарки. Овозможува замавнување ±5° во една рамнина. Како стандарден додаток за поврзување за пневматски цилиндри, тој е целосно заменлив со стандардните резервни делови SMC и AirTAC.

2. Конвенција за именување на модели

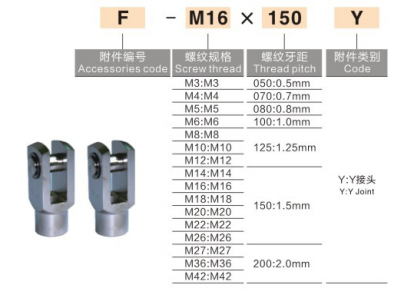

Стандард AirTAC: F - Навој + Y
Примери: F-M10×1,25Y, F-M12×1,25Y

SMC стандард: Y + Големина на отворот
Примери: Y-32, CA2-40-Y

• Y: Y-тип на двојно уво клевис

• Суфиксната нишка се совпаѓа со навојот на клипната шипка: M10×1,25 / M12×1,25 / M16×1,5

3. Табела за заеднички спецификации

Модел	Навој на клипот прачка	Соодветен цилиндарски отвор	Дијаметар на дупка за иглички
Y-M10×1,25	М10×1,25	32 мм	φ10
Y-M12×1,25	М12×1,25	40 мм	φ12
Y-M16×1,5	М16×1,5	50/63 мм	φ16
Y-M20×1,5	М20×1,5	80/100 мм	φ20
Y-М27×2	М27×2	125 мм	φ27

4. Материјални и технички параметри

• Материјал: Јаглероден челик со црн оксид / поцинкуван финиш, не'рѓосувачки челик по избор

• Агол на замавнување: ±5° замав со единечна рамнина

• Компатибилност: Погоден за стандардни пневматски цилиндри со целосен опсег

• Инсталација: Зашрафете го спојот на клипната шипка, вметнете ја единечната врвка на товарот во вилушката Y, прицврстете ја со осовината на игличката и иглата.

5. Брза споредба: Y-тип / I-тип / Род Крајно лежиште

Додаток	Структура	Изведба на замав	Апликација
Y Тип Clevis	Двојна вилушка за уши	±5° замав во еден правец	Поврзете се со единечно уво за оптоварување, високо носивост
Јас тип Clevis	Единечно уво навртка	±5° замав во еден правец	Поврзете се со двојниот држач за оптоварување на увото
Лежиште за крај на прачка	Сферичен универзален зглоб	±13° повеќенасочно замавнување	За неусогласеност и инсталација на ексцентрично оптоварување

6. Упатство за избор

Ако вашата страна на товарот е едно уво вратило → изберете Y clevis.
Ако вашата страна на оптоварување е двојна заграда за уши → изберете I clevis.
Ако инсталацијата постои ексцентричност и неусогласеност → изберете ја рачката на крајот на шипката
