Марка: SOLH од Richge Technology | Пневматско директно притискање со еден допир за линии за компримиран воздух и вакуум
 |
 |
 |
 |
KQ2H е стандарден пневматски фитинг директно со притискање со дизајн за притискање за поврзување, компатибилен со најлонски цевки од PU и PA. Тој служи и за системи за компримиран воздух и за вакуумски цевководи и е широко усогласен со вакуумски генератори од сериите ZH, BM, PBM, PBX. Како една од основните серии на притисни фитинзи на SOLH, може директно да ги замени увезените фитинзи SMC KQ2H.
Серијата KQ2H вклучува три главни подтипови:

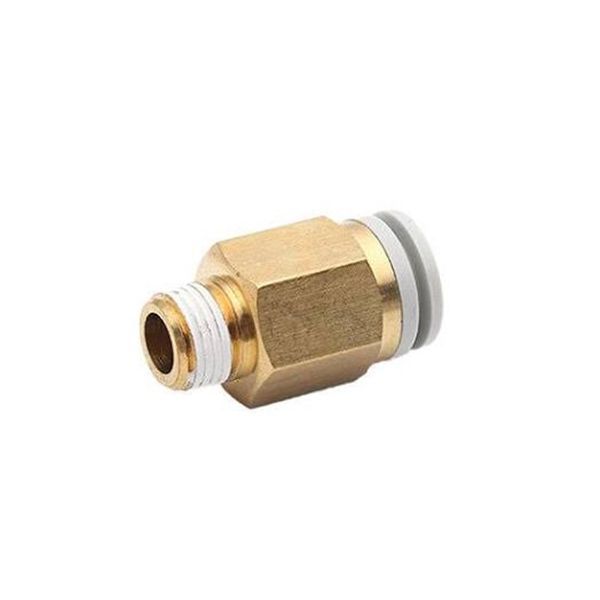

Машки конец директно: Едниот крај машки конец (микро М конец / Р конусна нишка), вметнување цевка со еден крај

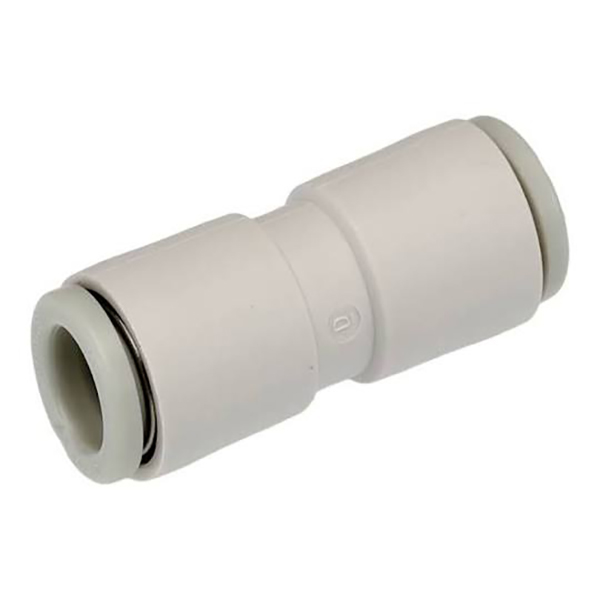

Правилен дијаметар со еднаков дијаметар (наставка -00): Двата краја за исти OD цевки задниот спој

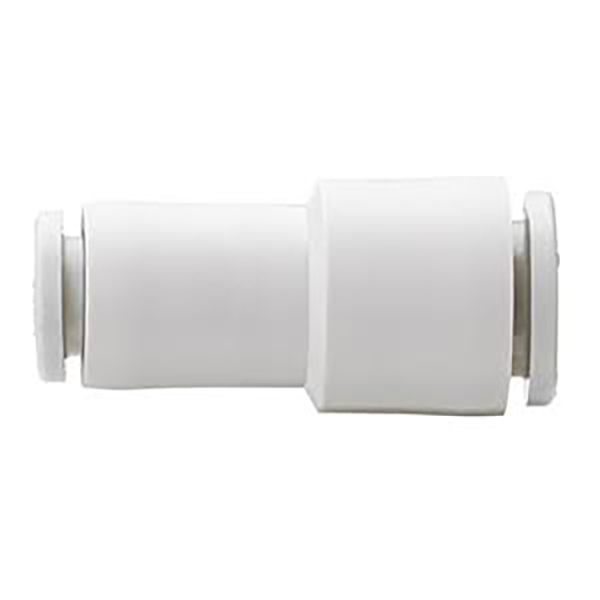

Намалување директно: Две приклучоци за различни надворешни дијаметри на цевката за да се реализира транзицијата на големината на цевката
Склопување и расклопување со една рака: Вметнете цевка за автоматско заклучување; притиснете го синиот прстен за ослободување за да ја извадите цевката, целосно стандардизирани димензии.
• Структура за заклучување на пролетна вилица со еден допир: Цевката е вметната и автоматски заклучена. Притиснете ја јаката за ослободување за да ја откачите цевката за практично склопување.
• Состав на материјалот: Засилено POM пластично тело; Крај со навој од месинг обложен со никел за анти-рѓа и сигурно запечатување.
• NBR нитрилна гумена заптивка работи стабилно за позитивен компримиран воздух и негативни вакуумски кола.
• Покриеност со целосна големина: Ситна цевка Φ2/3.2/4, обична Φ6/8/10/12 и голема големина Φ16. Поддржува микро M навои (M3, M5, M6) и царски R конусни навои (1/8,1/4,3/8,1/2), погодни за вакуумски генератори и микро цилиндри.
• Компактна големина, идеален за вградување во тесни простори на автоматизирани машини.
Примери:
KQ2H04-M5: Директно фитинг со машки конец за цевка Φ4, машки конец M5×0,8
KQ2H06-01S: Право наместување со машки конец за цевка Φ6, машки конусен конец R1/8
KQ2H08-00: Право фитинг со еднаков дијаметар, двете порти за цевки Φ8
KQ2H06-08: Намалување на директно монтажа, Φ6 од едната страна, Φ8 од другата страна
|
Код сегмент |
Опис |
|
KQ2H |
Шифра на серијата: директно фитинг за притискање |
|
02/23/04/06/08/10/12/16 |
Надворешен дијаметар на цевка ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Метрички микро машки конец: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R машки конусен конец: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Исправен со еднаков дијаметар, со иста големина на цевката на двата краја |
|
Двојни цифри на пр. 06-08 |
Намалување на директно: дијаметар на предната цевка → дијаметар на задната цевка |
|
Ставка |
Параметар |
|
Применлив медиум |
Компримиран воздух, вакуум негативен притисок |
|
Работен притисок |
0~1,0MPa; Максимален вакуум: -95 kPa |
|
Работна температура |
-5℃ ~ +60℃ |
|
Материјал за тело |
Засилен ПОМ; Конец: месинг обложен со никел |
|
Материјал за заптивки |
NBR Нитрилна гума |
|
Компатибилни цевки |
PU цевка, PA најлонска цевка |
|
Начин на работа |
Вметнете за заклучување; Прстен за ослободување за откачување на цевката |

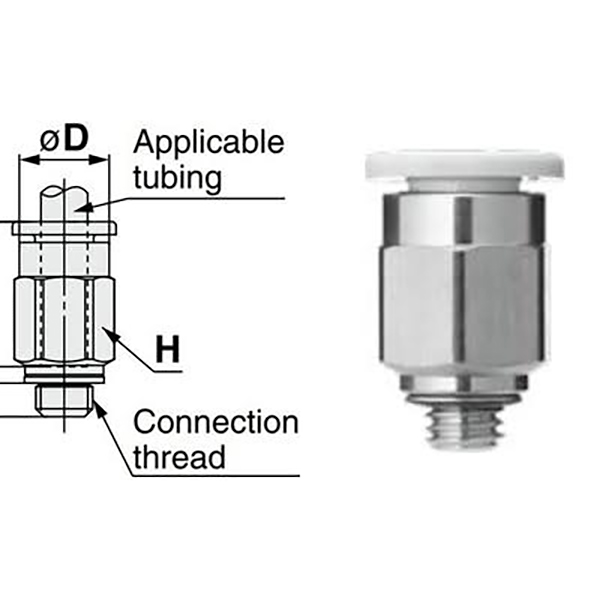

5.1 Машка нишка со метрички микро конец
|
Модел |
Нишка |
Цевка ΦD |
|
KQ2H02-M3G |
М3×0,5 |
Φ2 |
|
KQ2H02-M5 |
М5×0,8 |
Φ2 |
|
KQ2H23-M3G |
М3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
М5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
М3×0,5 |
Φ4 |
|
KQ2H04-M5 |
М5×0,8 |
Φ4 |
|
KQ2H04-M6 |
М6 × 1,0 |
Φ4 |
|
KQ2H06-M5 |
М5×0,8 |
Φ6 |
|
KQ2H06-M6 |
М6 × 1,0 |
Φ6 |

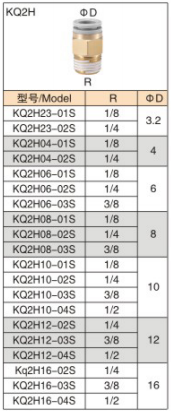

5.2 Машка нишка со конец Imperial R
|
Модел |
Нишка |
Цевка ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Серија со еднаков дијаметар -00
|
Модел |
Цевка ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Намалување на директните серии
|
Модел |
Цевка ① |
Цевка ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Усогласување на цевките за довод на воздух и адсорпција за вакуумски генератори ZH / BM / PBM / PBX
• Цевководи за микро цилиндри и електромагнетни вентили на опрема за автоматизација, инсталација во затворени простори
• Гранка на главната воздушна линија, спој на задник на цевката со еднаков дијаметар или премин на големината на цевката
• Пневматски тест двигатели, роботски пневматски кола
1. Исечете ја цевката рамно без бруси. Брусите ќе ги изгребат заптивните прстени и ќе предизвикаат истекување на воздух или вакуум.
2. Целосно вметнете ја цевката додека не се намести за да ги заглавите вилиците. Секогаш притискајте го прстенот за ослободување пред да ја извлечете цевката; никогаш не свиткајте насилно.
3. Се препорачува за цврсти најлонски цевки од PU/PA. Мекото црево од PE со тенок ѕид не се препорачува.
4. Потврдете ја длабочината на вметнување во работни услови во вакуум. За повторени циклуси на негативен притисок, споредете со BPS фитинзи со завртки за алтернативен избор.
