U Тип Род Крајот Имајќи Риби Око Заеднички

U Тип Род Крајно лежиште Fish Eye Joint | 360° Универзално артикулирано монтирање за крајот на шипката на цилиндарот

Марка: SOLH од Richge Technology | Пневматски цилиндар клипот прачка Универзална прачка крајот лежиште

1. Преглед на производот

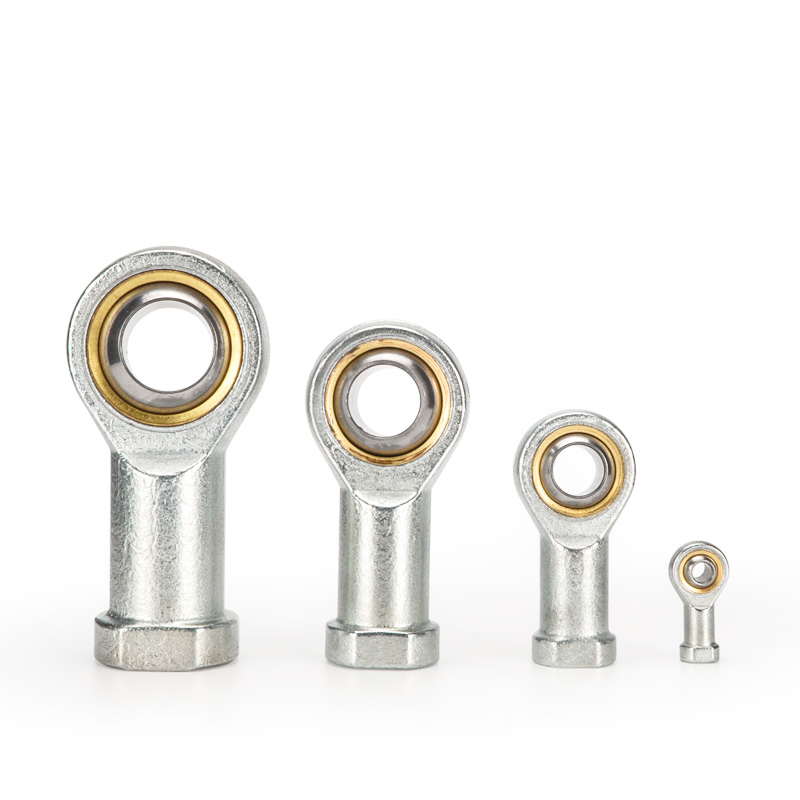

     Спој за рибино око од типот U, исто така познат како сферично лежиште со крај на шипката со наставка U, е универзален зглобен додаток од 360°, поставен на шипката на клипот на цилиндрите. Ги решава проблемите со неусогласеноста и повеќенасочното замавнување и ја елиминира страничната сила, компатибилна со SC, MA, MAL и други стандардни пневматски цилиндри.

2. Структура и основни функции

     • Структура: Женски конец (поврзете ја клипната шипка) + топчест лежиште + надворешен прстен, слободно радијално и аголно замавнување.

     • Капацитет на замавнување: ±13°~±15° универзално лулање, многу поголемо од ±5° од I/Y clevis фитинзи за повеќенасочно приспособливо прилагодување.

     • Опции за материјали

￮ Стандард: челик за лежиште / јаглероден челик, површина изгаснат со црн оксид или поцинкуван финиш

￮ Отпорен на абење: черупка од бакарна легура / тип на самоподмачкување

￮ Антикорозија: 304 нерѓосувачки челик

     • Основни придобивки

￮ Компензирајте го коаксијалното отстапување до 2mm и аголното отстапување до 15°

￮ Спречете го моментот на свиткување и страничната сила на клипната шипка, заштитете ги заптивките на цилиндрите

￮ Идеален за работни услови со голема брзина, висока фреквенција и ексцентрично оптоварување

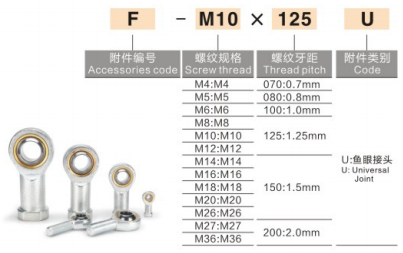

3. Конвенција за именување на модели за мејнстрим брендови

  1) AirTAC (широко усвоен)

     Формат: F-M конец × чекор U
     Дефиниција: F = додаток; M = спецификација на конец; U = крајно лежиште за шипка од рибино око

     • F-M8×1,25U за цилиндар со отвор од 25 mm

     • F-M10×1,25U за цилиндар со отвор од 32 mm

     • F-M12×1,25U за цилиндар со отвор од 40 mm

     • F-M16×1,5U за цилиндар со отвор од 50/63 mm

     • F-M20×1,5U за цилиндар со отвор од 80/100 mm

  2) Серија SMC PHS: Формат: PHS-нишка, пример: PHS-10

  3) Општо домашно означување: SI/M12×1,25 (женски конец), SA/M12×1,25 (машки конец)

4. Табела за совпаѓање со заеднички спецификации и цилиндрични отвори

5. Споредба: U-тип Fish Eye vs I/Y Clevis / F пловечки зглоб

  Водич за избор: Голема ексцентричност и повеќенасочно замавнување → U-тип; Неусогласеност и дејство на висока фреквенција → F-тип; Тешко оптоварување со мала брзина → Y-тип; Двоен држач за оптоварување на увото → I-тип.

6. Упатства за инсталација

  1. Зашрафете женски конец на надворешната нишка на клипната шипка, нанесете анаеробна шкафче за конец и правилно контролирајте го вртежниот момент на затегнување.

  2. Монтирајте ја дупката за надворешниот прстен за да ја наполните оската на иглата. Не е потребно строго коаксијално порамнување и дозволена е одредена ексцентричност.

  3. Работен притисок: ≤1,0MPa за стандардни цилиндри; работна температура: -20℃ ~ +120℃.

  4. Погоден за динамично оптоварување со притискање и работа со висока фреквенција во ограничен простор за инсталација. Не за континуирано чисто ротационо движење.

7. Типични сценарија за примена

     • Опрема за автоматизација, 3C електроника, роботски фаќачи

     • Механизми за пренос со голема брзина, штанцање и притискање, со долг удар

     • Опрема со слаба коаксијалност, тешки вибрации и ексцентрично оптоварување
