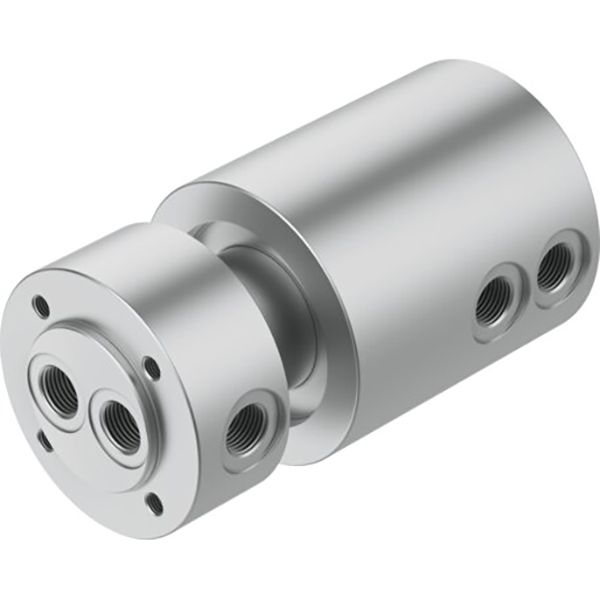

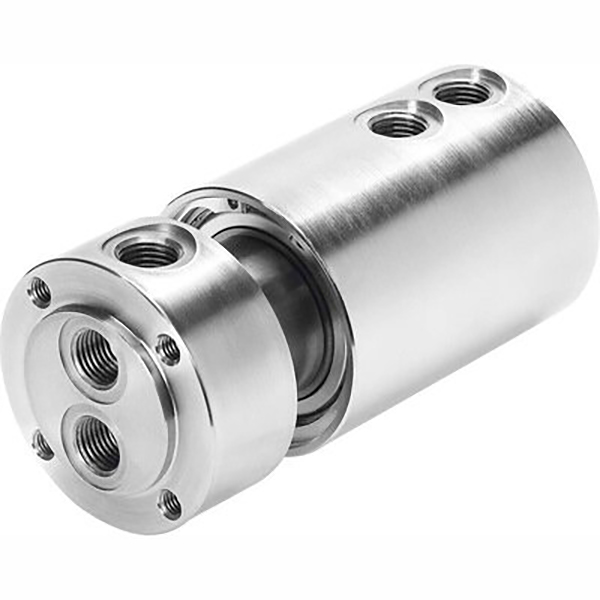

Пневматски ротационен зглоб од серијата GF

Пневматски ротационен спој од серијата SOLIH GF, 360° ротирачки воздушен ротационен спој за автоматизација. Верзии со еден и повеќе премин, вакум/позитивна двојна употреба 0,095-1,0 MPa, максимални 300 вртежи во минута, прецизно заптивка на лежиште со низок вртежен момент, тело од алуминиумска легура. Порти M5-G1/2, компатибилни со фитинзи со еден допир. Идеален за ротациони маси, индексни плочи, роботски спојници, ротирачки тела и повеќе кола ротациона пневматска контрола.

Испрати барање

Опис на производот

Пневматски ротационен зглоб од серијата GF | SOLIH Воздушен ротационен сојуз со еден и повеќе премин

Марка: SOLH од Richge Technology | 360° Ротирачки пневматски воздушен ротационен конектор за автоматизација

1. Преглед на производот

Серијата GF се пневматски ротациони спојки со еден премин и повеќе премини, дизајнирани за континуирано доставување на компримиран воздух од неподвижниот извор на воздух до ротациони маси, роботски спојници и ротирачки тела. Го спречува заплеткувањето на цревото, истекувањето на воздухот и вкрстувањето на воздухот за време на ротацијата, идеално за автоматизирани ротирачки пневматски кола.

2. Основни технички спецификации (SOLH стандард)

• Работна течност: Компресиран воздух, компатибилен со вакуум

• Работен притисок: -0,095～1,0MPa, двојна употреба за вакуум и позитивен притисок

• Температура на околината: -10～60 ℃

• Максимална брзина на ротирање: 300 вртежи во минута (стандардна верзија)

• Заптивна структура: Прецизно лежиште + ротациона заптивка отпорна на абење

• Големини на пристаништа: M5, G1/8, G1/4, G3/8, G1/2

• Материјал: Тело од алуминиумска легура, лесно и издржливо

3. Брза референца за модел и пристаниште

Модел	Пристаниште нишка	Премин	Типична апликација
ГФ-М5	М5×0,8	Единечен премин	Микро пневматско коло, мала ротациона маса
ГФ-1/8	G1/8	Единечен премин	Мал тела, довод на воздух со држач за воздух
ГФ-1/4	Г1/4	Еден / повеќе премин	Општа ротациона маса, плоча за индексирање
ГФ-3/8	G3/8	Повеќекратен премин	Средно ротационен механизам
ГФ-1/2	G1/2	Повеќекратен премин	Довод на ротационен воздух со голем проток

4. Клучни карактеристики на производот

• Слободна ротација од 360° без заплеткување на цревото за воздух

• Низок вртежен момент, мазна ротација без зголемување на оптоварувањето на моторот

• Сигурно запечатување, против истекување и против вкрстен воздух при долга ротација

• Директно поврзување со фитинзи со еден допир за лесна инсталација

• Двојна функција за вакуум и позитивен притисок

• Достапен е повеќекратен премин за синхрона контрола на повеќе цилиндри

5. Типични сценарија за примена

• Ротациони работни маси, индексни плочи, ротациони цилиндри

• Зглобови на роботи, манипулатори, ротирачки сложувалки и тела

• Машини за пакување, печатачи на екран, пневматски кола со ротирачки порти

• Опрема со симултана ротациона контрола со повеќе кола
