Марка: SOLH од Richge Technology | Универзална пневматска брза спојка од тип C, заменлива со SMC и AirTAC

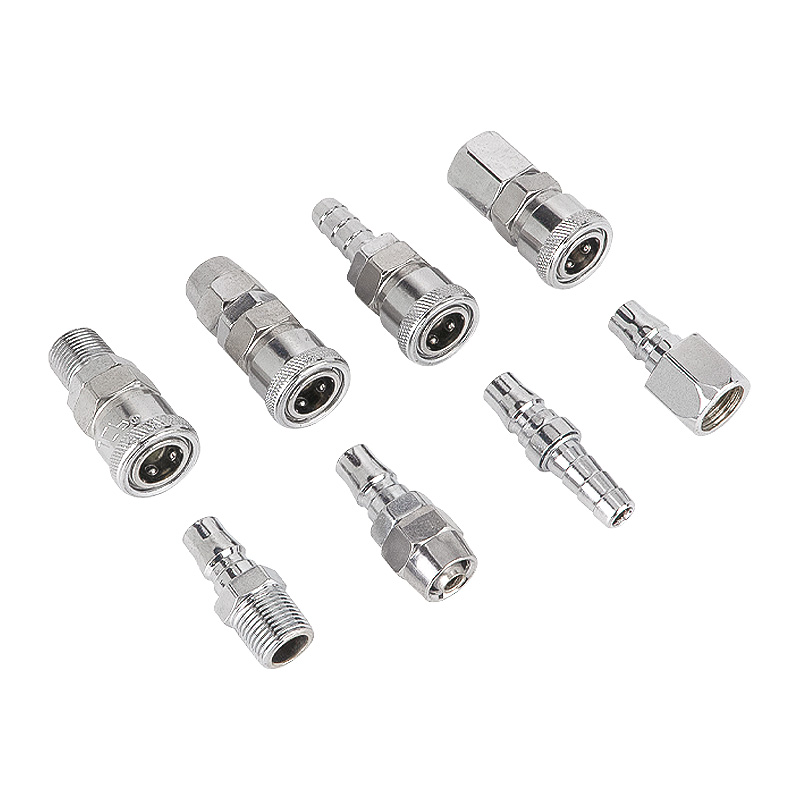

Самозаклучувачката брза спојка од тип C е стандардна самозаклучувачка челична топка која широко се користи во пневматската индустрија. Вградената пружина и челичната топка овозможуваат автоматско заклучување при вметнувањето и ослободување со лизгање на ракавот наназад. Не се потребни алатки, ракување со една рака. Се состои од женска спојка (со лизгачки чаур) и машки приклучок за спарено склопување. Широко се применува во цевководи за компримиран воздух, пневматски алати и автоматизирани кола за снабдување со воздух, исто така усогласени со вакуумски генератори и целосни пневматски цевководни системи.
• Структура за самозаклучување од челична топка: Звучен „клик“ кога машкиот приклучок е целосно вметнат и заклучен; не може да се одвои под притисок. Повлечете ја лизгачката чаура за отклучување и исклучување.
• Двослојни NBR заптивни прстени: Одлична затегнатост на воздухот, отпорна на компримиран воздух и мало масло за подмачкување, мала стапка на истекување на воздух.
• Материјал за тело: никелиран челик (стандардна верзија на метал) / пластика со висока цврстина (лесна опција). Анти-рѓа и отпорен на абење за често приклучување и повлекување во работилница.
• Опсег со целосна големина: PP (женска цевка), PF (женска нишка), PH (машка нишка); SP (цевка машки), SF (женски конец), SM (машки конец).
• Мазна патека на проток, низок пад на притисокот. Компатибилен со PU црево и најлонска цевка. Стандарден интерфејс за универзална заменливост меѓу брендовите.
|
Префикс на код |
Тип |
Опис |
|
P префикс |
Женска спојка (со самозаклучување ракав) |
ПП: женка за вметнување на цевка; ПФ: женски конец; PH: машки конец |
|
S префикс |
Машки приклучок |
СП: машки за вметнување цевка; SF: женски конец; СМ: машка нишка |
|
Нумеричка наставка:10/20/30/40 |
Големина на цревото |
10: Φ4×6; 20: Φ5×8; 30: Φ6,5×10; 40: Φ8×12 |
Пример: PP20 = женска спојка за самозаклучување од тип C за Φ5×8 PU цевка; SM30 = машки приклучок од тип C со надворешен навој за цевковод Φ6,5×10.
|
Ставка |
Параметар |
|
Применлив медиум |
Компримиран воздух (со магла за масло во трагови) |
|
Работен притисок |
0 ~ 1,0 MPa; Тест на притисок: 1,5 MPa |
|
Работна температура |
-5℃ ~ +60℃ |
|
Материјал за заптивки |
NBR Нитрилна гума |
|
Материјал за тело |
Никел обложен челик (стандарден); пластика со висока цврстина (лесна опционална) |
|
Тип на врска |
Вметнување цевка / G внатрешен навој / G надворешен навој |
|
Операција |
Вметнете за заклучување, лизнете го чаурот наназад за ослободување |
|
Модел |
Големина на цревото |
Спецификација на конец |
|
ПП10 |
Φ4×6 |
- |
|
ПП20 |
Φ5×8 |
- |
|
PP30 |
Φ6,5×10 |
- |
|
PP40 |
Φ8×12 |
- |
|
PF20-Г1/4 |
Φ5×8 |
Г1/4 |
|
PF30-G3/8 |
Φ6,5×10 |
G3/8 |
|
PF40-G1/2 |
Φ8×12 |
G1/2 |
|
PH20-Г1/4 |
Φ5×8 |
Г1/4 |
|
PH30-G3/8 |
Φ6,5×10 |
G3/8 |
|
SP20 |
Φ5×8 |
- |
|
SM20-Г1/4 |
Φ5×8 |
Г1/4 |
• Воздушни цевководи од компресорски воздух, воздушни пиштоли, воздушни шрафцигери, брусилки и други пневматски рачни алатки
• Дистрибуција на извор на воздух на автоматизирани производни линии, поврзување на воздушни цевки усогласено со вакуумски генератори
• Одржување на опремата, мобилна пневматска работна станица, прилики кои бараат често склопување и расклопување на цевководот
1. Само за компримиран воздух. Не е погоден за хидраулична течност под висок притисок или за силни корозивни медиуми.
2. Депресурирајте пред да го приклучите/исклучите. Присилното исклучување под притисок може да ги оштети челичните топки и заптивните прстени.
3. Редовно проверувајте го абењето на О-прстенот; веднаш заменете ги заптивките доколку дојде до истекување на воздух.
4. Тефлонската лента се препорачува за инсталација со навој. Не затегнувајте премногу за да избегнете соголување на конецот.
