Марка: SOLH од Richge Technology | Пневматски цилиндричен клипна шипка Флексибилно компензирање на фитинг
 |

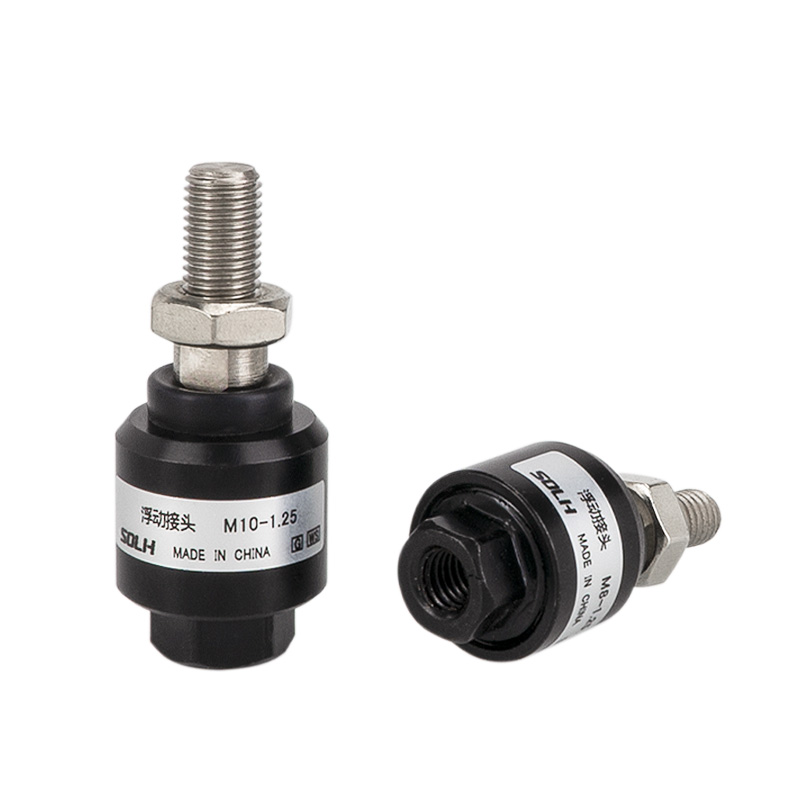

Пловечки спој од типот F е флексибилен додаток за поврзување со топчеста глава, поставен на шипката на клипот на цилиндрите. Неговата основна функција е да ја апсорбира ексцентричноста на инсталацијата и аголното отстапување, да ја елиминира страничната странична сила и да ги заштити заптивките на цилиндрите. Тоа е стандардна компонента за решавање на грешки при порамнување во автоматизирана опрема.
• Структура: Женски навој (поврзете ја клипната шипка) + топчеста глава + машки конец (оптоварување за поврзување), вграден еластичен склоп за компензација.
• Капацитет за компензација: Аксијална ±1,5мм, радијална ±1,25мм, аголна ±2°~±5° во зависност од моделот.
• Материјал: Стандардна елоксирана алуминиумска легура; 304 нерѓосувачки челик за апликации отпорни на корозија; Достапни се гумени заптивки NBR / FKM.
• Функција: Претворете го крутото тврдо поврзување во флексибилно приспособливо поврзување, спречете страничен момент на свиткување и триење на заптивката на клипната шипка.
1) AirTAC

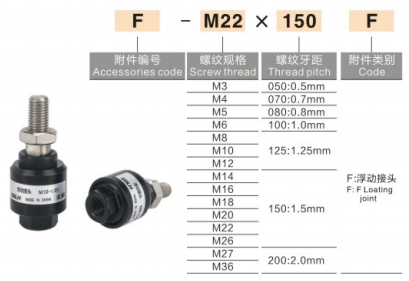

Формат: F-M нишка × чекор + F
Примери: F-M10×1,25F (за отвор од 32 mm), F-M16×1,5F (за отвор од 50/63 mm)
2) SMC (стандарден JAF / Тешки JAHF)
Формат: JAF-дупнатина-должина на конец
Примери: JAF-40-M12×1,25 (40mm дупка), JAHF-80-M20×1,5 (80mm дупнато тешко оптоварување)
3) Општо домашно означување
Формат: F-M12×1.25 или FJ-M16×1.5
|
Модел (нишка) |
Соодветна дупка (мм) |
Дозволена ексцентричност |
Агол на замавнување |
|
F-M6×1.0 |
16/20 |
± 0,8 мм |
±2° |
|
F-M8×1,25 |
25 |
± 1,0 mm |
±2° |
|
F-M10×1,25 |
32 |
± 1,25 мм |
±3° |
|
F-M12×1,25 |
40 |
± 1,25 мм |
±3° |
|
F-M16×1,5 |
50/63 |
± 1,5 мм |
±4° |
|
F-M20×1,5 |
80/100 |
± 1,5 мм |
±5° |
|
Местење |
Изведба |
Совети за апликација |
|
Пловечки зглоб од типот F |
360° флексибилна компензација, апсорбира радијално и аголно неусогласеност, го штити цилиндерот |
Лошо усогласување, работа со висока фреквенција, долг удар |
|
I-тип Single Clevis |
Единечна рамнина со шарки ±5°, висока цврстина, ниска цена |
Мала брзина, добро усогласување, оптоварување со притискање |
|
Двоен Клевис од типот Y |
Единечна рамнина со шарки ±5°, голема носивост |
Тешко оптоварување, оптоварување со единечно уво |
|
Лежиште за крај на прачка |
Сферична универзална ±15°, голем агол на замавнување, повисока цена |
Голема брзина, голема ексцентричност, замав во повеќе насоки |
Водич за избор: Лошо порамнување на инсталацијата → F-тип; мала брзина тешко оптоварување → Y-тип; Двоен држач за оптоварување на увото → I-тип; голема брзина и голема ексцентричност → лежиште на крајот на шипката.
1. Зашрафете го женскиот конец на надворешен навој на клипната шипка, се препорачува анаеробна шкафче со конец за против олабавување.
2. Поврзете го крајот на машкиот конец директно со товарот (или прирабницата / плочата за поврзување), не е потребно строго коаксијално усогласување.
3. Работен притисок: ≤1,0MPa за стандардни цилиндри; работна температура: -10℃ ~ +120℃.
4. Не е погоден за континуирано ротационо движење. Потребен е надворешен тампон или затворач при ударно оптоварување.
• Автоматизирани линии за склопување, опрема 3C, роботски држачи
• Местење на печатот, печат, прицврстување на калапот, механизам за пренос со долг удар
• Опрема со тешка контрола на коаксијалноста, тешки вибрации и високофреквентно движење на цилиндрите
