Јас тип Single Clevis спој за цилиндар прачка крајот

Јас тип Single Clevis спој за цилиндар прачка Крај | Пневматски цилиндар I Clevis приклучок

Марка: SOLH од Richge Technology | Стандардна цилиндрична клипна шипка Крај на едно уво Clevis фитинг

1. Преглед на производот

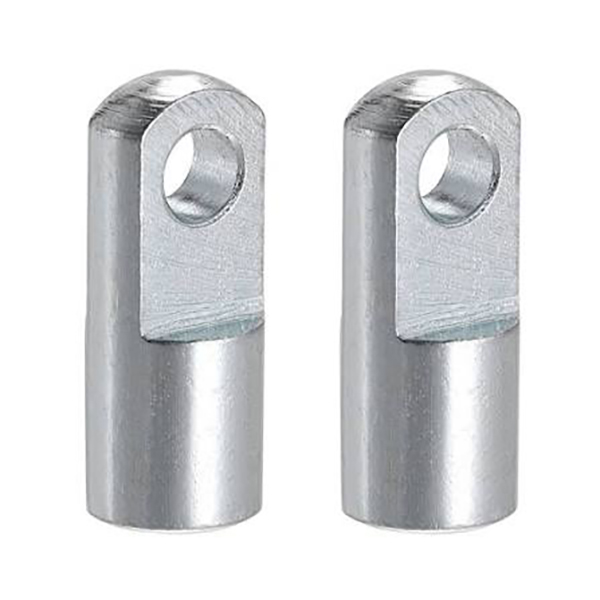

     Спојот од типот I, познат и како конектор за едно уво/U-clevis со цилиндрична клипна шипка, се користи за поврзување со шарки помеѓу шипката на клипот на цилиндрите и оптоварувањата. Овозможува замавнување ±5° во една рамнина. Одликувајќи се со едноставна инсталација и одлична отпорност на напнатост и компресија, тој е најчестиот крај за стандардните пневматски цилиндри.

2. Структура и клучни карактеристики

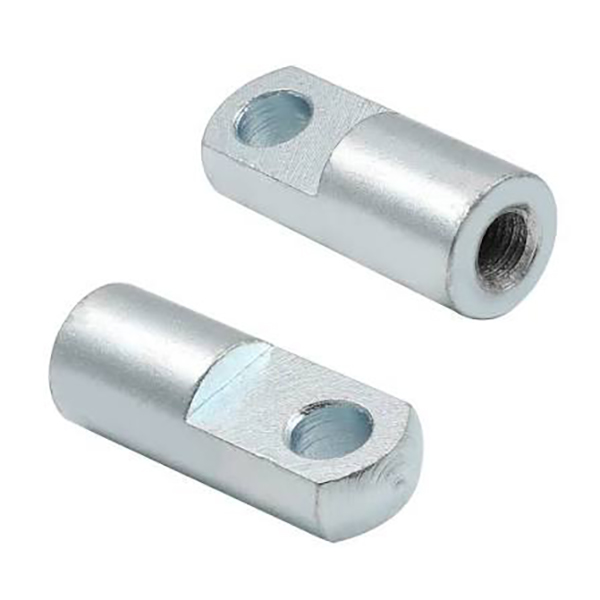

     • Профил: Цилиндрично тело со едно уво отвор (отвор во форма на U); женски конец на опашката за завртување на клипната шипка.

     • Функција: Ефтина артикулирана алтернатива на клусот од типот Y и лежиштето на крајот на шипката; замавнување со мал агол ги компензира грешките во усогласувањето за време на инсталацијата.

     • Материјал: Јаглероден челик (поцрнет / обложен со никел), леано железо, нерѓосувачки челик. Дупката за игла бара совпаѓање со игла и игла.

     • Споредбена предност: Поевтин од пловечки спој; поголема цврстина и поголема носивост од лежиштето на крајот на прачка.

3. Конвенција за именување на модели

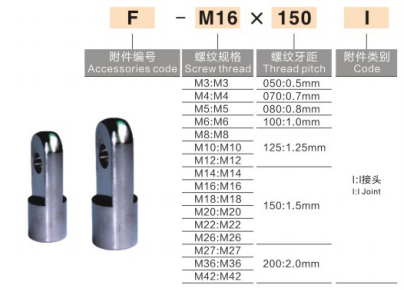

  1) стандард AirTAC: F-M10×1,25I: F = додаток, M10×1,25 = спецификација на конец, I = I-тип клевис

  2) SMC стандард (MBB / CA2 / CS1 серија)

     • I-32: I-тип на клус за цилиндар со отвор од 32 mm

     • CA2-40-I: CA2 серија, отвор од 40 mm, спој од тип I

  3) Општо домашно означување: I-M16×1.5: Навој M16×1.5, погоден за цилиндри со отвор од 50/63 mm

4. Табела за совпаѓање со спецификации и цилиндрични отвори

5. Упатства за инсталација

  1. Зашрафете ја женската нишка на клевис од тип I на надворешната нишка на клипната шипка, затегнете ја за да не се олабави. Анаеробниот шкафче со конци е опционален.

  2. Порамнете го увото на страничното уво на товарот со единечната дупка за уво на зглобот I, вметнете ја иглата, поставете ги игличките на двата краја за да спречите паѓање на иглата.

  3. Примена: Оптоварување со притискање, линеарна водилка, механизам за превртување. Не се препорачува за апликации со замавнување со голема брзина / висока фреквенција (пожелно е лежиштето на крајот на шипката).

6. Брза референца за заеднички модел за замена

     • 32мм дупка: F-M10×1,25I / I-32

     • 40мм дупка: F-M12×1,25I / I-40

     • 50/63 mm отвор: F-M16×1,5I / I-50/63

     • 80/100mm отвор: F-M20×1,5I / I-80/100

7. Споредба: I-тип наспроти Y-тип наспроти лежиштето со краен шипка против пловечки зглоб
