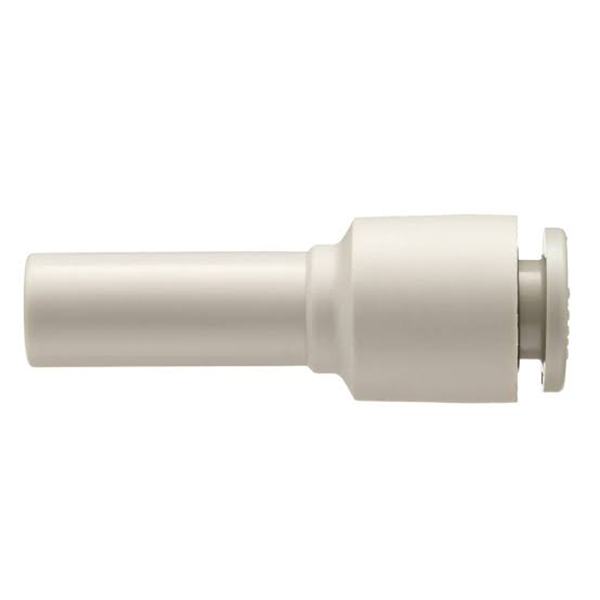

KQ2R Push Fit Женска завршна капа Пластика

Директно притискање на редуктор KQ2R е спојка за цевки со различен дијаметар од серијата KQ2, направена како замена за SMC KQ2R. Двата краја имаат стандардни порти со еден допир за поврзување на две воздушни цевки со различни надворешни дијаметри. Неговиот мазен заострен внатрешен премин обезбедува помал пад на притисокот отколку комбинирање на одделни фитинзи. Изграден со тело PBT, прстен за држење од не'рѓосувачки челик SUS304 и заптивка NBR, поддржува компримиран воздух и вакуумска услуга од -5℃ до +60℃. Повеќе големини покриваат транзиции на цевки Φ2~Φ16, вообичаено се користат за модификација на пневматско коло и конверзија на дијаметарот на вакуумската линија во машините за автоматизација.

Испрати барање

Опис на производот

SOLH KQ2R серијата редуктор Директно притискање | Спојка за цевки со различен дијаметар

Марка: SOLH од Richge Technology | SMC KQ2R еквивалентно намалување на директно пневматско монтирање со еден допир

1. Преглед на производот

KQ2R е редуцирачко директно притискање во серијата KQ2, познато и како спојка на цевки со различен дијаметар. Специјално е дизајниран за внатрешно поврзување на две воздушни цевки со различни надворешни дијаметри, еден од најчесто користените додатоци за намалување во пневматските системи.

2. Објаснување на моделот и структурата

Пример за модел: KQ2R06-08
KQ2: SMC 2-та генерација на серии за фитинг со еден допир
R: Редуктор, намалување на права структура
06: Надворешен дијаметар на цевката на портата ① (mm, Φ6mm)
08: Надворешен дијаметар на цевката на портата ② (mm, Φ8mm)

Структурни карактеристики

• Двата краја прифаќаат стандардни KQ2 пристаништа со еден допир; Едниот крај за мала OD цевка, а другиот за голема OD цевка со директно внатрешен канал за проток, реализирајќи инлиниско поврзување за цевки со различен дијаметар.

• Мазна заострена транзиција во внатрешноста на каналот, помал пад на притисокот во споредба со сплит склоп (право монтирање + посебен редуктор). Идеален за пневматски кола чувствителни на проток и пад на притисок.

Код сегмент	Опис
KQ2R	Шифра на серијата: Намалување на директно притискање
Првите две цифри	Цевка OD на портата ① (mm)
Последните две цифри	Цевка OD на портата ② (mm)

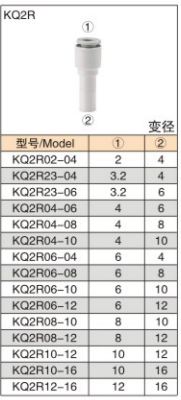

3. Целосна табела со спецификации

Модел	Порта ① цевка OD (мм)	Порта ② Цевка ОД (мм)	Типична апликација
KQ2R02-04	Φ2	Φ4	Микро опрема, врска со цевки Φ2 до Φ4
KQ2R04-06	Φ4	Φ6	Коло со мал цилиндар, врска со цевки Φ4 до Φ6
KQ2R06-08	Φ6	Φ8	Стандардно коло на електромагнетниот вентил, Φ6 до Φ8 (најпопуларно)
KQ2R08-10	Φ8	Φ10	Коло со висок проток, врска со цевки Φ8 до Φ10
KQ2R10-12	Φ10	Φ12	Главно коло за довод на воздух, врска со цевки Φ10 до Φ12
KQ2R12-16	Φ12	Φ16	Голем проток на главната линија на багажникот, Ф12 до Φ16 цевка врска

4. Општи технички спецификации (во согласност со целосната серија KQ2)

Ставка	Параметар
Применлива течност	Компримиран воздух, вакуум, чиста вода (незамрзнување)
Работен притисок	-100 kPa (вакуум) ~ 1,0 MPa
Притисок на пукање	3,0MPa @ 23℃ амбиентална температура
Работна температура	-5℃ ~ +60℃; 0~40℃ за воден медиум
Компатибилни цевки	СТП цевка, најлонска цевка, мека најлонска цевка, FEP/PFA тефлонски цевка
Материјал	PBT тело + SUS304 држач од не'рѓосувачки челик + NBR нитрилен гумен прстен за заптивање

5. Насоки за избор и работа

Правило за избор: Изберете KQ2R за внатрешно поврзување на две различни OD цевки, не се потребни дополнителни комбинирани фитинзи.

• Крајот на цевката мора да се сече рамно и без бруси. Вметнете ја цевката целосно додека не се слушне звукот „клик“ за да се избегне истекување на воздух.

• За отстранување: притиснете го вратникот за ослободување на портата и повлечете ја цевката нанадвор; не влечете со брутална сила.

• Падот на притисокот се зголемува со поголема разлика во дијаметарот. Претпочитајте модели со мала разлика во дијаметар во услови на висок проток.

6. Типични сценарија за примена

• Премин на дијаметар на цевката: Претворете ја главната цевка Φ8 во цевка Φ6 преку KQ2R06-08 за да одговараат на цилиндрите со различни големини без дополнителни адаптери.

• Дополнување на машината: Поврзете ги цевките Φ6 на старата опрема со цевките Φ8 на новата машина за компатибилност, не е потребна целосна замена на цевката.

• Поврзување на вакуумското коло: Пар вакуумски линии со различни дијаметри. Дизајнот со ниско истекување одржува стабилно ниво на вакуум.
