Серија за фитинг

Спојот на преградите SOLH KQ2E е пневматско монтирање со еден допир за монтирање на панел, кое може да се замени со SMC KQ2E. Дизајниран за пневматски линии што минуваат низ панели на опрема, контролни кабинети и прегради за чиста просторија. Има три структурни варијанти: стандардна преграда со двојна цевка, компактна J мини преграда и преграда од женски конец до цевка. Опремен со навртка од месинг обложена со никел за сигурно прицврстување на панелите, низок пад на притисок, поддржува компримиран воздух и вакуумски системи, компатибилни со PU, најлон и тефлонски цевки за машини за автоматизација.

SOLH KQ2U и KQ2UD се приклучоци со повеќекратни приклучоци во Y-стил во семејството на пневматски фитинзи KQ2, директна замена за SMC KQ2U / KQ2UD. KQ2U е 1-во 2-излез Y разделувач, а KQ2UD е компактен 1-во 4-излезен дистрибутер на воздух. Достапен во машки конец, со еднаков дијаметар и редуцирачки верзии. Конструирани со PBT тело и NBR запечатување, овие фитинзи за брзо туркање ги поддржуваат и системите за компримиран воздух и вакуум. Широко се користи за централизирано снабдување со воздух за низи со вакуум чаши, тела за автоматизација со повеќе цилиндри, 3C и машини за пакување.

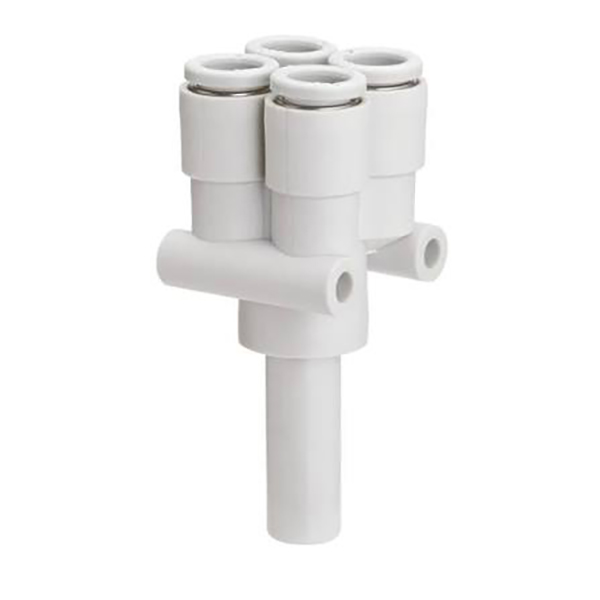

Сериите SOLH KQ2X и KQ2XD ги намалуваат повеќенасочните пневматски разделувачи со притискање, заменливи со SMC KQ2X/KQ2XD. KQ2X е конектор за намалување на гранката од типот Y од 1 до 2; KQ2XD е вкрстен монтирање на колектор со 1-во 4-излез. Конструиран со PBT тело и NBR заптивки, поддршка за вакуум и компримиран воздух, компатибилен со PU и PA најлонски цевки. Дизајниран за компактни тела за автоматизација, дистрибуција на вакуум со повеќе вшмукувачки чаши и роботски цевководи за воздух со краен ефектор.

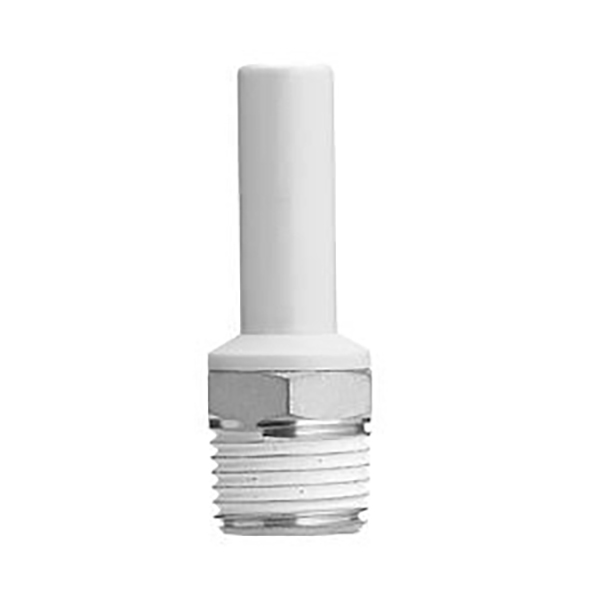

Директните фитинзи за притискање во стилот на стеблото KQ2N се пневматски конектори со еден допир, дизајнирани како замена за капка за серијата SMC KQ2N. Одликувајќи се со машки конец, стебло со еднаков дијаметар и варијанти со намалено стебло, овие фитинзи поддржуваат брзо склопување на цевки без алатки за PU и PA цевки. Погоден за цевководи за компримиран воздух и за вакуум во опрема за автоматизација, роботско ракување и апликации за пневматски тела. Телото PBT поврзано со никелирани месинг навои обезбедува стабилно запечатување во рамките на работната температура од 0℃~60℃.

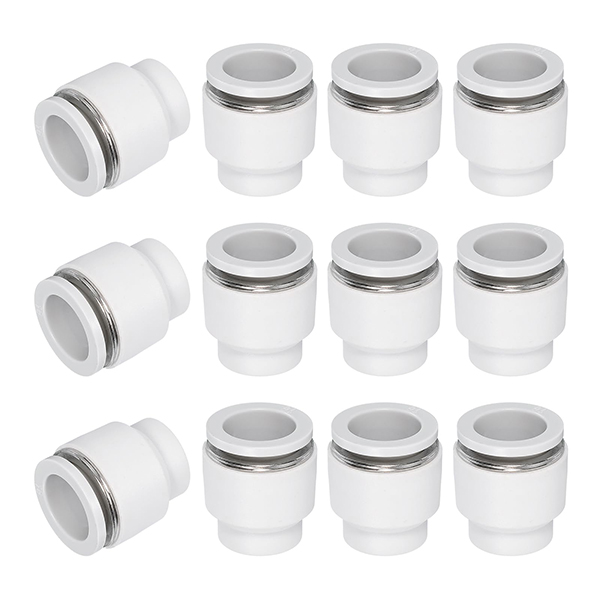

KQ2C капачињата за притиснување се посветени приклучоци за цевки за SOLH KQ2 пневматски фитинзи со еден допир, конструирани како алтернативи за капење на SMC KQ2C. Со вметнување без алат, капачињата се заклучуваат во неискористените приклучоци за притискање за да се постигне сигурно запечатување и за вакуумските и за компримираните кола. Конструирани со PBT тело и NBR запечатувачки прстен, тие покриваат големини Φ2 до Φ16. Широко се користи за пуштање во работа на опремата, затворање на резервната порта на колекторот и привремена изолација на колото во машините за автоматизација, островите на вентилите и вакуумските системи.

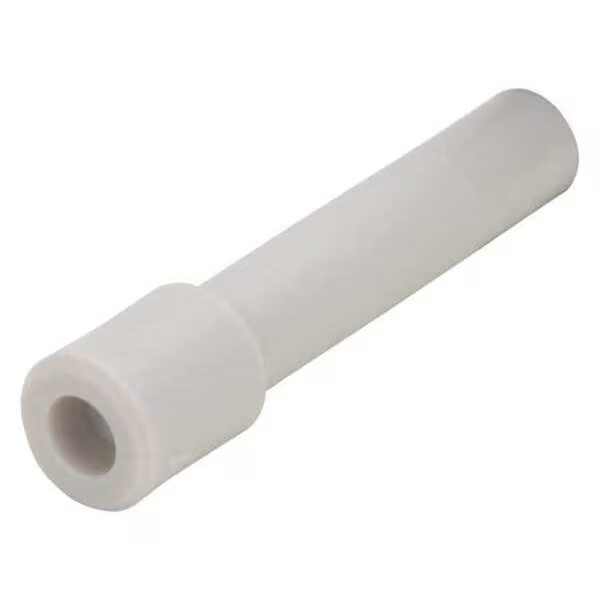

Приклучокот за притискање KQ2P е наменски затворач за цевки за пневматски фитинзи SOLH KQ2 со еден допир, заменлив со SMC KQ2P. Се вметнува директно во приклучоците за цевки за прицврстување за привремено или трајно запечатување и тестирање на притисок. Направено од тело PBT+PP и заптивка отпорна на масло NBR, работи во рок од -5℃~+60℃ низ вакуумските системи и системите за компримиран воздух. За разлика од KQ2C надворешното заштитно капаче, KQ2P го запечатува внатрешниот премин за воздух. Повторно употреблив и компактен, широко прифатен за блокирање на портите во мирување во автоматиските пневматски кола.

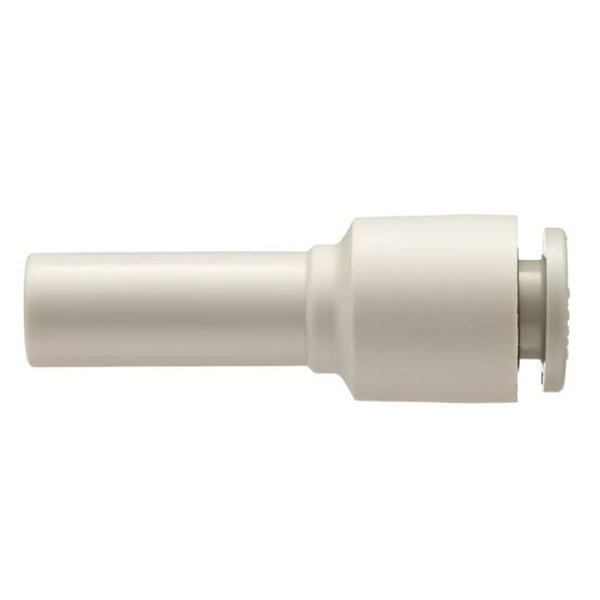

Директно притискање на редуктор KQ2R е спојка за цевки со различен дијаметар од серијата KQ2, направена како замена за SMC KQ2R. Двата краја имаат стандардни порти со еден допир за поврзување на две воздушни цевки со различни надворешни дијаметри. Неговиот мазен заострен внатрешен премин обезбедува помал пад на притисокот отколку комбинирање на одделни фитинзи. Изграден со тело PBT, прстен за држење од не'рѓосувачки челик SUS304 и заптивка NBR, поддржува компримиран воздух и вакуумска услуга од -5℃ до +60℃. Повеќе големини покриваат транзиции на цевки Φ2~Φ16, вообичаено се користат за модификација на пневматско коло и конверзија на дијаметарот на вакуумската линија во машините за автоматизација.

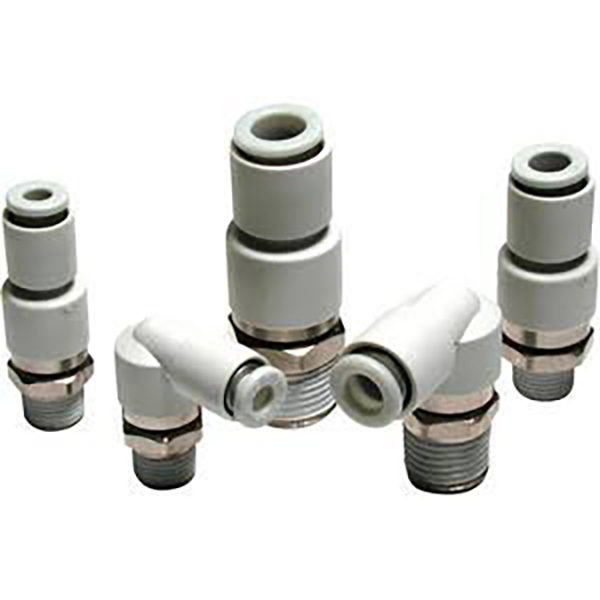

SOLH KS / KX вртливи ротациони фитинзи за притискање, пневматски ротационен спој со низок вртежен момент за роботски зглобови и ротирачки маси. Едно лежиште KS за осцилација со мала брзина, двојно лежиште KX за континуирано ротирање со голема брзина. Изградба обложена со никел без бакар, компатибилен со вакуум, дизајн против заплеткување. Маса снабдена со Richge Technology, широко прифатена во проектите за автоматизација, храна и полупроводници како SMC еквивалентни ротациони фитинзи.

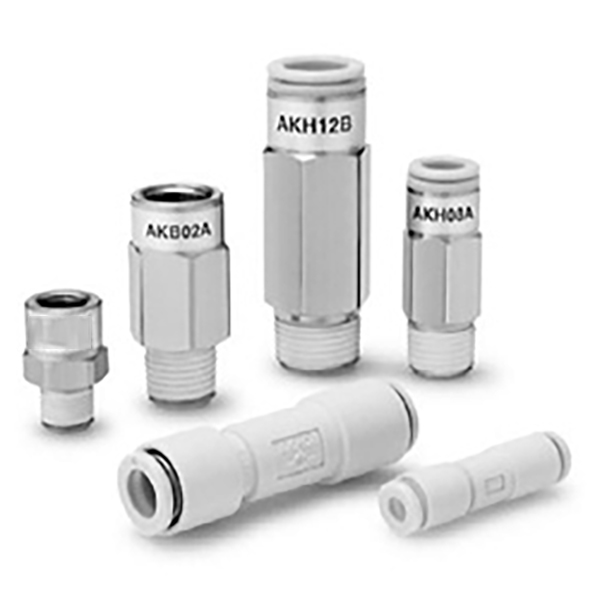

SOLH AKH / AKB заштитен вентил за брзо поврзување од типот на чаура, интегриран пневматски еднонасочен вентил во комбинација со фитинг за притискање. Ултра низок притисок на пукање од 5 kPa за вакуум против повратен проток и задржување на притисокот во цилиндерот. AKH за поврзување со две цевки, AKB навојна чаура за заштита на пристаништето. Тело PBT со вилици SUS304, широко користено во кола на вакуумски генератори. Richge испорачува резервирани неповратни вентили како сигурни пневматски компоненти за запирање на повратниот проток.
