Серијата KQ2E на преградата Унија за притискање

Спојот на преградите SOLH KQ2E е пневматско монтирање со еден допир за монтирање на панел, кое може да се замени со SMC KQ2E. Дизајниран за пневматски линии што минуваат низ панели на опрема, контролни кабинети и прегради за чиста просторија. Има три структурни варијанти: стандардна преграда со двојна цевка, компактна J мини преграда и преграда од женски конец до цевка. Опремен со навртка од месинг обложена со никел за сигурно прицврстување на панелите, низок пад на притисок, поддржува компримиран воздух и вакуумски системи, компатибилни со PU, најлон и тефлонски цевки за машини за автоматизација.

SOLH KQ2E Серија на преграда Унија притисни фитинг | Пневматски приклучок за монтирање на панел

Марка: SOLH од Richge Technology | SMC KQ2E еквивалентно пневматско монтирање со еден допир на преграда Унија




1. Преглед на производот

     KQ2E е спојување на преградата во серијата SOLH KQ2 со еден допир, целосно заменливо со SMC KQ2E. Вообичаено наречено монтирање на преградата на панелите, тоа е стандардна компонента за пенетрација на пневматски линии преку панели и прегради на опремата. Ги поврзува внатрешните и надворешните воздушни кола, поддржува монтажа на панели на вентили и цилиндри, широко користени во контролни кабинети, куќишта за автоматизација и прегради за чиста просторија.


2. Правила за именување на модели

Примери за расчленување на модели:

  Стандардна преграда со двојна цевка: KQ2E06-00A
     KQ2: Серија KQ2 од втора генерација на прицврстување (бело тело)
     Е: Унија на прегради, панел низ структура
     06: Надворешен дијаметар на цевката φ6mm, двата краја со иста големина на притискање
     00: Двојни приклучоци за притискање (преграда од цевка до цевка)
     О: NBR заптивка, тип на заптивка за повеќекратно склопување и расклопување

  Компактна мала преграда: KQ2E04-00J
     Наставка J: минијатуризирана компактна верзија, помала димензија за тенки панели и минијатурна опрема

  Женски навој до преграда на цевката: KQ2E06-02A
     02: Rc14 женски навој за конусна цевка


  Целосно значење: φ6 приклучок за притискање ↔ Rc1/4 приклучок за преграда со женски навој


3. Три структурни типови

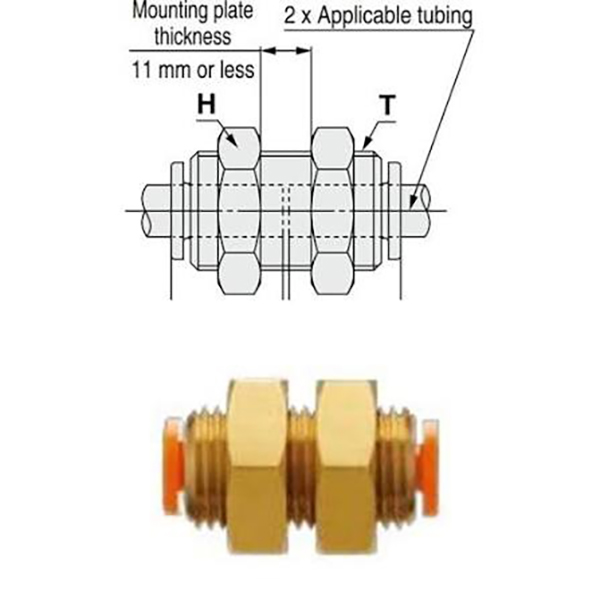

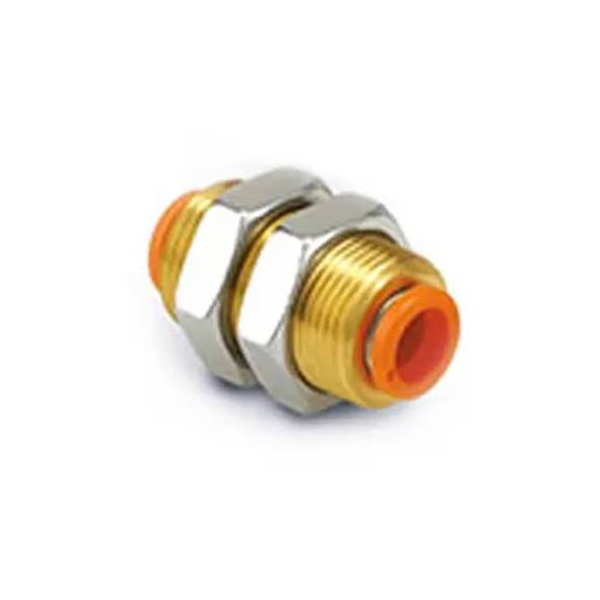

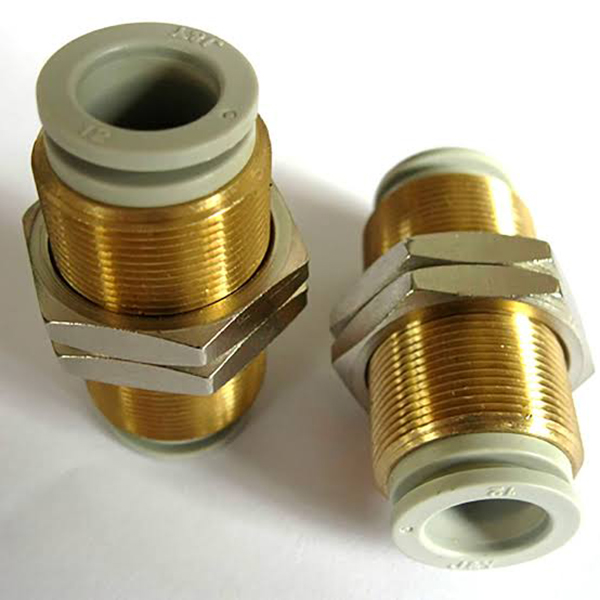

3.1 Стандарден спој на прегради со двојни цевки (KQ2EXX-00)

  Карактеристики на структурата:

     • Приклучоци за притиснување на двата краја со еднаков дијаметар. Среден дел со никелизиран месинг конец + заклучувачка навртка, фиксирана по минување низ панелот

     • Правен проточен канал без намалување на дијаметарот или промена на насоката, минимален пад на притисокот

     • Воздушните цевки од двете страни на панелот може директно да се поврзат без дополнителни адаптери по инсталацијата

Модел

Цевка OD ΦD (mm)

Типична апликација

KQ2E23-00

3.2

Мини сензор / минијатурна преграда на колото на цилиндрите

KQ2E04-00

4

Пенетрација на кола со мал цилиндар

KQ2E06-00

6

Стандардно коло на електромагнетниот вентил (најпопуларно)

KQ2E08-00

8

Коло на цилиндри со висок проток

KQ2E10-00

10

Преграда на главната воздушна линија

KQ2E12-00

12

Пенетрација на главниот извор на воздух

KQ2E16-00

16

Главен цевковод со голем проток

3.2 Компактен мини спој на прегради со двојни цевки (KQ2EXX-00J)

  Карактеристики на структурата:

     • Минијатуризиран дизајн оптимизиран за микро опрема и тенки панели, пократка вкупна должина и помал дијаметар на конецот наспроти стандардната верзија

     • Погоден за тенок панел и тесен простор за инсталација, сценарија за густи жици

     • Истите параметри за изведба како стандардниот модел, само намалена физичка големина

Модел

Цевка OD ΦD (mm)

Типична апликација

KQ2E02-00J

2

Ултра-мини преграда на цилиндар / сензор

KQ2E23-00J

3.2

Густи жици за микро уреди

KQ2E04-00J

4

Компактен панел на мала опрема

KQ2E06-00J

6

Тенок контролен кабинет / панел за опрема

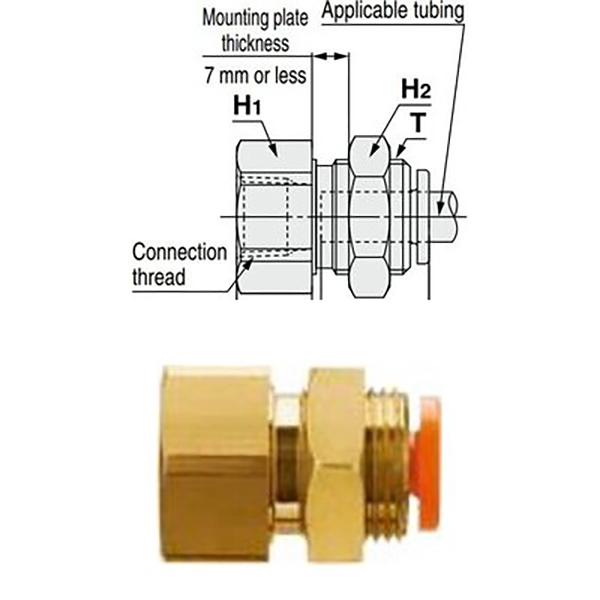

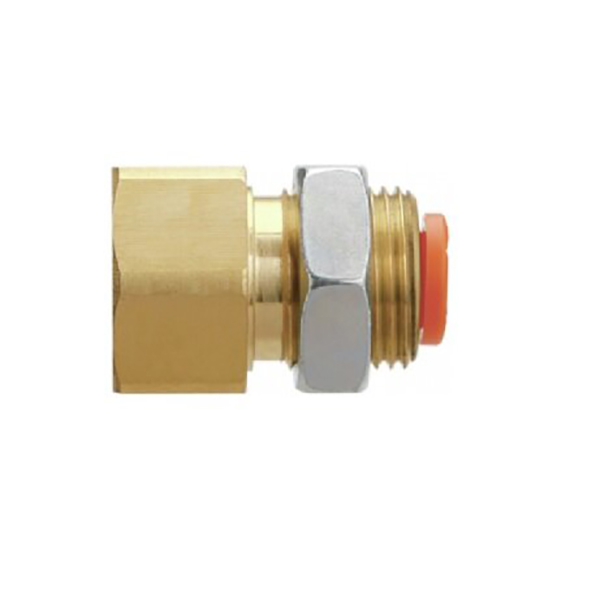

3.3 Спој од женски конец до цевка (KQ2EXX-YY)

  Карактеристики на структурата:

     • Едниот крај Rc женски навој (поврзете го електромагнетниот вентил, цилиндарот, островот на вентилот внатре во панелот), другиот крај приклучок за притискање за надворешни цевки

     • Доаѓа со дел со навој и заклучувачка навртка за пенетрација и фиксирање на панелот. Реализација на инсталацијата: внатрешен вентил со навој + надворешна воздушна цевка

     • Приклучокот за навој директно ги поврзува стандардните вентили со навој; само приклучок за притискање изложен надворешен панел за уредно поврзување и заштита од погрешна работа

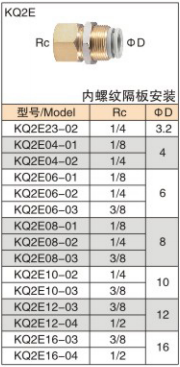

Модел

Rc Женска нишка

Цевка OD ΦD (mm)

Типична апликација

KQ2E04-01

Rc1/8

4

Мал монтирање на панелот на електромагнетниот вентил

KQ2E06-01

Rc1/8

6

Стандардна монтажа на панелот на електромагнетниот вентил (најпопуларна)

KQ2E06-02

Rc1/4

6

Коло на панел на цилиндрите со среден притисок

KQ2E08-02

Rc1/4

8

Коло на панел на цилиндри со висок проток

KQ2E10-03

Rc3/8

10

Коло на панел на цилиндрите со висок притисок

KQ2E12-04

Rc1/2

12

Монтирање на островската плоча на вентилот на главниот извор на воздух


4. Општи технички спецификации (цела серија)

Ставка

Параметар

Применлива течност

Компримиран воздух, вакуум, чиста вода (незамрзнување)

Работен притисок

-100 kPa (вакуум) ~ 1,0 MPa

Притисок на пукање

3,0 MPa @ 23℃

Температурен опсег

-5℃ ~ +60℃ (Вода: 0~40℃)

Компатибилни цевки

PU цевка, најлонска цевка, мека најлонска цевка, FEP / PFA тефлонски цевка

Материјали

Тело за притискање: Бело PBT инженерска пластика, отпорно на удари и корозија
Вилица: SUS304 од нерѓосувачки челик, анти-извлекување
Заптивка: NBR нитрилна гума, отпорна на масло и против стареење, сигурно вакумско запечатување
Навој  Навртка за заклучување: месинг обложен со никел, отпорен на корозија, против заглавување при склопување


5. Насоки за избор и инсталација

  Водич за избор

     • Воздушна цевка низ контролниот кабинет / панел за опрема, цевки од двете страни → KQ2EXX-00

     • Соленоид / цилиндар монтиран внатре во панелот, цевка надвор → KQ2EXX-YY

     • Минијатурна опрема / тенок панел, ограничен тесен простор → KQ2EXX-00J


  Забелешки за инсталација

  1. Препорака за големина на дупка на панелот:
     •Цевка Φ4Φ6: Препорачан дијаметар на дупка Φ15mm
     •Цевка Φ8Φ10: Препорачан дијаметар на дупка Φ20mm
     •Φ12Φ16 цевка: Препорачан дијаметар на дупка Φ24mm

  2. Ограничување на дебелината на панелот: Стандардна верзија ≤7mm; компактна верзија J ≤5mm

  3. Подготовка на цевката: Исечете ја цевката рамна и без бруси. Вметнете целосно до звучен клик за да спречите истекување.

  4. Прицврстување на навртката: прицврстете со затегнување на испорачаната заклучна навртка откако ќе поминете низ панелот; Тефлонска лента не е потребна за тип А (интегрирана заптивка на заптивка).

  5. Вакуумска апликација: Изберете тип А со NBR заптивка за стабилно задржување на вакуумот.


6. Споредба со слични модели

Модел

Структура

Основна цел

Разлики

KQ2E

Унија на прегради

Пенетрација на панелот, преминување на воздушното коло помеѓу внатрешното и надворешното куќиште

Опремен со заклучувачка навртка за монтирање на панели

KQ2H

Стрејт унија

Вградена врска со цевка

Нема дел со навој, не може да се фиксира преку панелот

KQ2L

90° Лакт

Промена на насоката на прав агол

Не е дизајниран за инсталација на пенетрација на панели


7. Типични апликации

     • Преграда на контролниот кабинет: KQ2E06-00 ја минува внатрешната цевка надвор од кабинетот за поврзување на надворешни цилиндри, уредни жици

     • Монтажа на панелот на електромагнетниот вентил: KQ2E06-01A за внатрешен панел на вентилот, само приклучок за притискање изложен надворешно, уреден и против допир

     • Пенетрација на преградата во чистота: продирање на запечатена воздушна линија помеѓу чистата просторија и опремата без да се наруши чистата средина

     • Густи жици за компактна опрема: KQ2E04-00J за тенок панел на мали машини за заштеда на простор за распоред со повеќе кола
