Серијата KQ2X / KQ2XD што го намалува повеќенасочното притискање

SOLH KQ2X / KQ2XD Серија за намалување на Y и повеќенасочно притискање | SMC еквивалентен пневматски сплитер

Марка: SOLH од Richge Technology | SMC KQ2X / KQ2XD замена со намалување на Y и 4-насочен сплитер за притискање

1. Преглед на производот

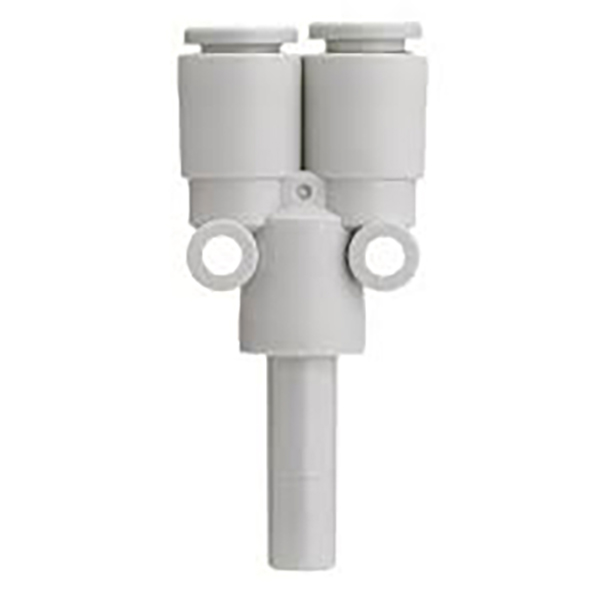

Серија KQ2X: Намалување на разделувач од типот Y, 1 во 2 надвор

     KQ2X е фитинг за намалување на притискање во форма на Y од 1 до 2. Портата ② е пристаниште со едно стебло; Портата ① се состои од две идентични приклучоци за притиснување. Го дели еден влезен проток на воздух на два излези со еднаков дијаметар со различни големини на влезните и излезните цевки, реализирајќи намалување и разгранување на цевководот за пневматски кола и дистрибуција на вакуумски линии.

     Материјал: ПБТ пластично тело, NBR заптивни прстени. Компатибилен со PU/PA пневматски цевки. Брзо склопување со притискање за поврзување, не е потребна тефлонска лента.

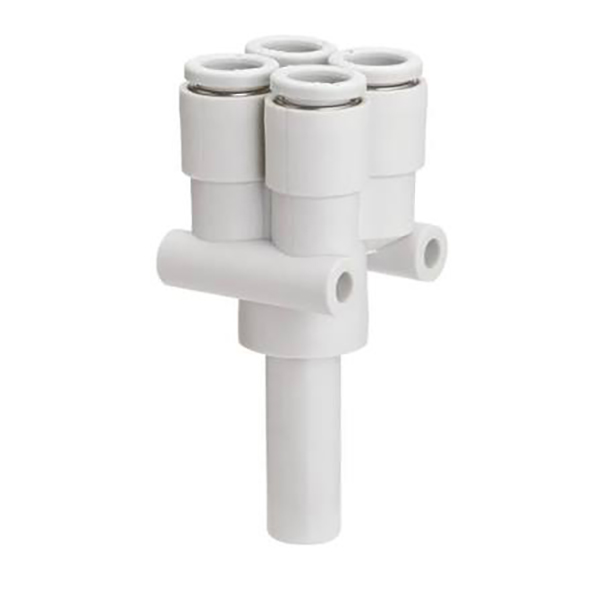

Серија KQ2XD: Крст тип 4-насочен разделувач, 1 во 4 излез

     KQ2XD е фитинг за притискање со повеќе порти за намалување од 1 до 4. Портата ② е пристаниште со едно стебло; Портата ① обезбедува четири идентични приклучоци за притиснување. Го дели еден довод на воздух на четири гранки со еднаков дијаметар со намален дизајн, заштедувајќи простор за монтирање. Идеален за минијатурна вакуумска или пневматска дистрибуција со повеќе станици.

Материјал ист како KQ2X: PBT тело + NBR заптивки, структура за притискање, компатибилна со PU и најлонски воздушни цевки.

2. Објаснување на кодот на моделот

Серија KQ2X

  Формат: KQ2XXX-XX
     Први две цифри: Tube OD на две порти за разгранување (Порта ①)
     Последните две цифри: Надворешен дијаметар на стеблото на главната влезна порта (порт ②)
     Пример: KQ2X04-06 → Порт ①: две × Φ4 приклучоци за притиснување; Порта ②: Φ6 стебло

Серија KQ2XD

   Формат: KQ2XDXX-XX
     Први две цифри: Tube OD од четири порти за разгранување (Порта ①)
     Последните две цифри: Надворешен дијаметар на стеблото на главната влезна порта (порт ②)
     Пример: KQ2XD04-06 → Четири × Φ4 порти на пристаништето ①; Порта ②: Φ6 стебло

3. Клучни технички спецификации и водич за инсталација

Инструкции за инсталација

     • Исечете ја цевката квадратно и вертикално, вметнете ја целосно во фитингот додека не се постави.

     • Отстранување на цевката: прво притиснете го прстенот за ослободување, а потоа извлечете ја цевката.

Водич за диференцијација

     • KQ2X: 1 влез, 2 излези (двонасочен сплитер од типот Y)

     • KQ2XD: 1 влез, 4 излези (вкрстен 4-насочен сплитер)

Апликативни сценарија

     • Дистрибуција на вакуумско коло за повеќе вшмукувачки чаши во автоматизација

     • Пневматска гранка за мали жици, 3C и опрема за пакување

     • Компактен колектор за минијатурни вакуумски модули со повеќе станици

     • Роботичко делење на воздушната линија на крајниот ефектор со намалено отпечаток
