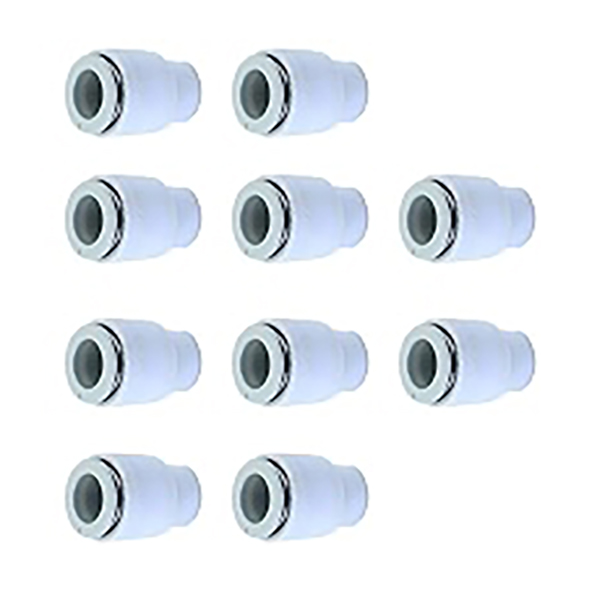

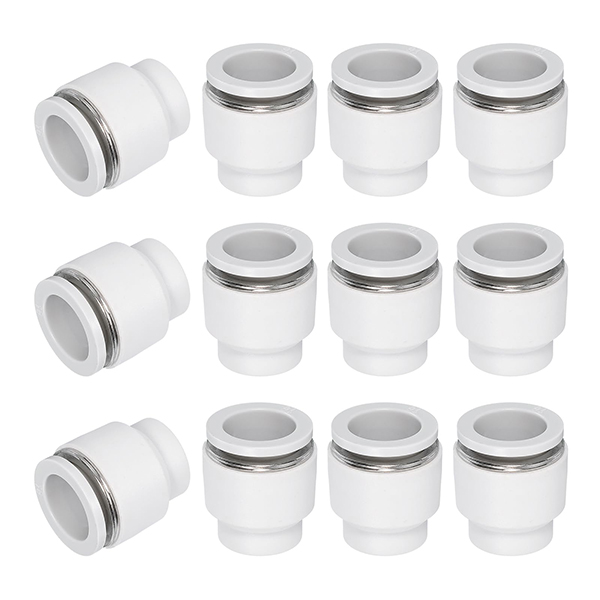

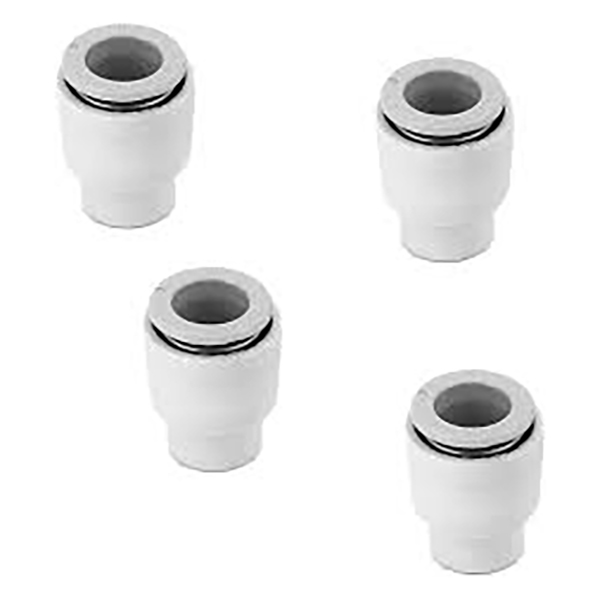

KQ2C Push Fit Женска завршна капа Пластика

SOLH KQ2C серијата Push-In Cap | Пневматски приклучок за цевки за KQ2 фитинзи со еден допир

Марка: SOLH од Richge Technology | SMC KQ2C еквивалентен приклучок за цевка за приклучок за фитинзи од серијата KQ2

1. Преглед на производот

     KQ2C е наменска капа за притискање (приклучок за цевки) усогласена со пневматски фитинзи од серијата SOLH KQ2. Дизајниран е за привремено запечатување на неискористени приклучоци за воздушни цевки за притискање за брзо затворање на воздушните кола, суштински додаток за пуштање во работа на пневматскиот систем и одржување на резервираните порти.

2. Правило за именување на кодот на моделот

  Формат: KQ2C□□
     KQ2: SMC 2-та генерација на серии за фитинг со еден допир
     В: Капа, приклучок за цевка за притискање
     □□: Соодветен надворешен дијаметар на цевката (мм)
  Примери:
     KQ2C04: Одговара на Φ4mm приклучок за притиснување
     KQ2C06: Одговара на Φ6mm приклучок за притиснување (најпопуларна големина)
     KQ2C08: Одговара на порта за притиснување Φ8mm

3. Структура и основни карактеристики

3.1 Конструктивен дизајн

      Цилиндричен дизајн за притискање со воздушна цевка што одговара на профилот, директно вметната во портите со еден допир

      Принцип на запечатување: Компресирајте ја внатрешната заптивка NBR внатре во фитинг по вметнување за да формирате сигурно запечатување, не се потребни дополнителни алатки

      Дизајн против паѓање: Цврсто заклучен со вилици од не'рѓосувачки челик во внатрешноста на приклучокот за притискање по вметнувањето. Притиснете ја јаката за ослободување на монтирањето за лесно да го извадите капачето.

3.2 Клучни предности

     • Plug-and-play: Инсталација без алатки, вметнете директно во заптивната порта, брзо склопување и расклопување

     • Целосна компатибилност: Работи со сите порти со еден допир од серијата KQ2 вклучувајќи ги типовите T/L/U/E/UD/UT/VD/VT

     • Сигурни перформанси: Оценет за целосен работен притисок на системот, поддржува вакуум до -100 kPa со нула ризик од истекување

     • Компактна големина: Заштедува отпечаток од инсталацијата, идеален за контролни кабинети и тесни внатрешни простори на машината

     • Издржлив материјал: PBT инженерско пластично тело + NBR запечатувачки прстен, отпорен на удари и отпорен на корозија за долг работен век

4. Стандардна листа на модели

5. Општи технички спецификации

6. Сценарија за примена

     • Пуштање во функција Запечатување резервирани пристаништа: Запечатете ги неискористените приклучоци за притискање за време на пуштањето во работа на машината за да спречите истекување на воздух; поврзете ја цевката по завршувањето на тестот

     • Затворање на резервната порта: запечатете ги резервните порти на островите на вентилите и приклучоците на колекторот (KQ2UD/KQ2UT) за да го блокирате прашината и случајното истекување на воздух

     • Привремено исклучено запечатување на колото: запечатете ги портите на привремено деактивираните кола на цилиндрите за време на одржување на опремата без да влијаете на другите работни кола

     • Вакуумско коло против истекување: Запечатете ги неискористените порти за вшмукување на опремата за вакуум за да се одржи стабилно ниво на вакуум

7. Забелешки за употреба

     •Проверка на компатибилност: строго изберете капа што одговара на големината на портата. Φ6 портата прифаќа само KQ2C06; неусогласената големина предизвикува дефект на заптивката или неуспешно вметнување.

     •Целосно вметнување: турнете го капачето целосно во портата додека не се слушне звукот на кликнување, потврдувајќи ги заклучените вилици за сигурно запечатување.

     •Начин на вадење: Притиснете го откачениот врат на монтирањето додека го повлекувате капачето нанадвор. Не влечете насилно за да избегнете оштетување на внатрешните вилици.

     • Ограничување на работната состојба: Не е погоден за корозивен гас, пареа со висока температура и други специјални медиуми, само за стандардни пневматски и вакуумски апликации.

     • Одржување и замена: Заменете го капачето кога заптивниот прстен е застарен или оштетен за да избегнете истекување на воздух предизвикано од неуспешно запечатување.

8. Споредба: KQ2C Push-In Cap vs Threaded Plug
