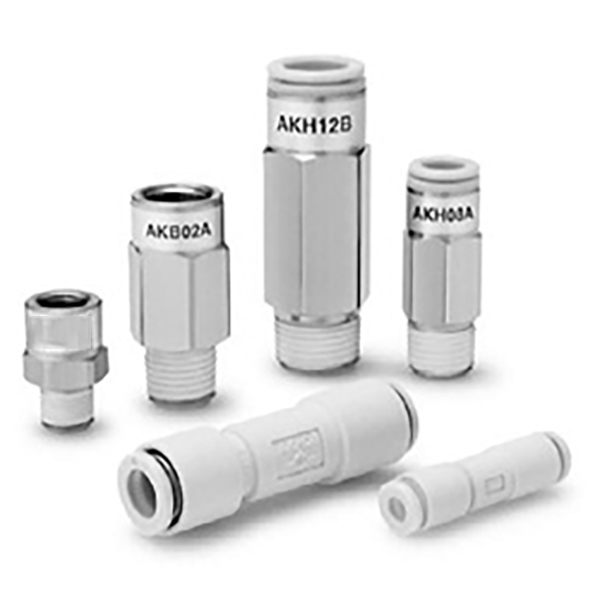

Проверен вентил за брзо поврзување од серијата AKH / AKB

Проверен вентил за брзо поврзување од серијата SOLH AKH / AKB (тип на ракав)

Марка: SOLH од Richge Technology | Интегриран еднонасочен вентил + монтирање со притискање

1. Преглед на производот

  Серијата AKH / AKB е интегрирана компонента која се комбинираобратен вентил + брзо притискање, дизајниран за спречување на повратниот тек, задржување на притисокот и исклучување на вакуум во пневматски кола. Компактна големина, брза инсталација и ултра низок притисок на пукање.

  Основна разлика помеѓу AKH и АКБ

   AKH: Двојна порта за притискање директно од типот на ракав, двете страни за воздушни цевки (Φ4 ~ Φ12).

   АКБ: Еден машки конец + еден женски тип на ракав со конец, за анти-повратен проток помеѓу портите со навој

• АКБ‑A: Насока на проток → Машка нишка → Женска нишка

• АКБ‑B: Насока на проток → Женска нишка → Машка нишка

2. Основни карактеристики

  1. Ултра низок притисок на пукање:0,005 MPa (5 kPa), погоден за вакуумски системи (-100 kPa ~ 1 MPa)

  2. Висока стапка на проток: Голема ефективна површина на пресек со низок отпор на проток

  3. Брзо монтирање со притискање: Компатибилен со PU / PA најлон / мека најлонска цевка; звучен „клик“ откако цевката ќе се заклучи на своето место

     • Материјал: Тело на вентилот PBT / легура на цинк; монтирање месинг обложен со никел; вилици за фаќање SUS304 од нерѓосувачки челик

     • Максимален работен притисок: 1,5 MPa

     • Работна температура: -5℃ ~ +60℃ (без состојба на замрзнување)

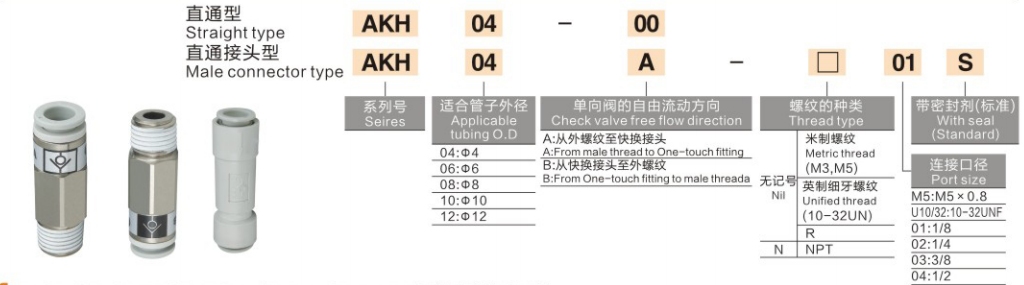

3. Дефиниција и примери на кодот на моделот

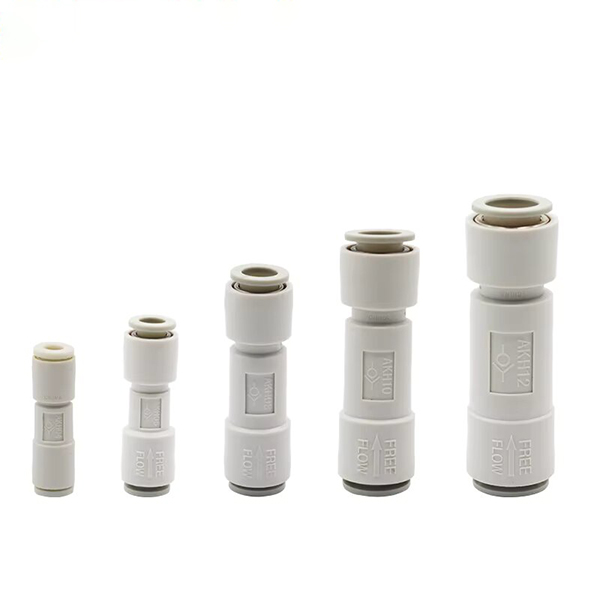

 1. AKH (Двоен тип на притискање)

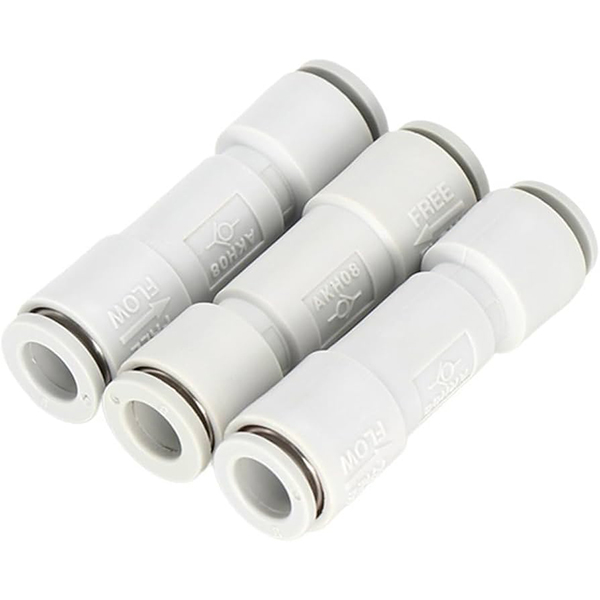

      • AKH06-00: AKH серија, цевка Φ6, двојни приклучоци за притискање (-00 = без конец)

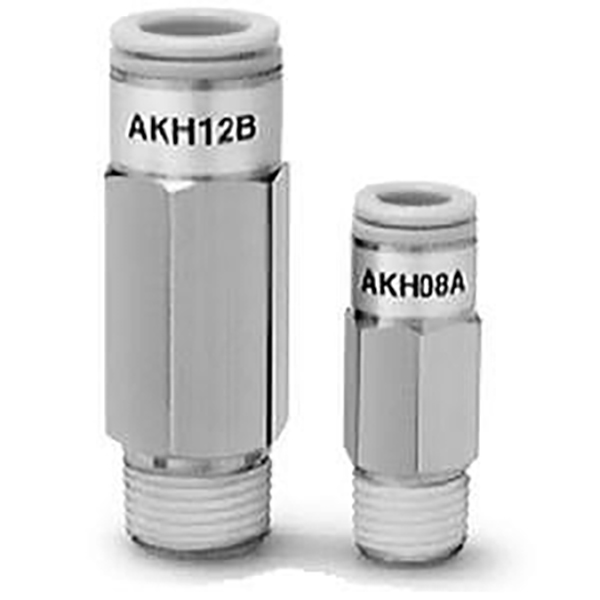

      • AKH08A‑02S: AKH серија, цевка Φ8, машки конец R1/4, претходно нанесен заптив за навој S

  2. AKB (Тип на ракав со навој)

     • АКБ02A-02S: AKB серија, навој R1/4, насока на проток од тип А (машко → женско), заптивната смеса за предобложување S

4. Стандардни спецификации

 1. AKH – Двоен повратен вентил за притискање

  2. AKB – Проверен вентил со навој на ракав

5. Типични апликации

     • Задржување на притисокот во цилиндерот: Спречете потонување или одлевање на товарот

     •. Вакуумско коло: Избегнувајте истекување на вакуум (идеално за низок притисок на пукање)

     •. Двојно блокирање на пумпата: Заштитете ја пумпата со низок притисок од обратен проток со висок притисок

     • Коло на гранка против повратен проток: Независно задржување на притисокот за повеќе актуатори

6. Споредба со други вентили за проверка

     • AKH / AKB: Интегриран дизајн за брзо притискање / ракав, компактна и брза монтажа, директно поврзување со цевки

     • AK2000 / AK4000: Тип на цевка со навој, поголем капацитет на проток, без приклучоци за притискање

     • АКП: Со резидуално олеснување на притисокот, наменето за безбедносни пневматски кола
